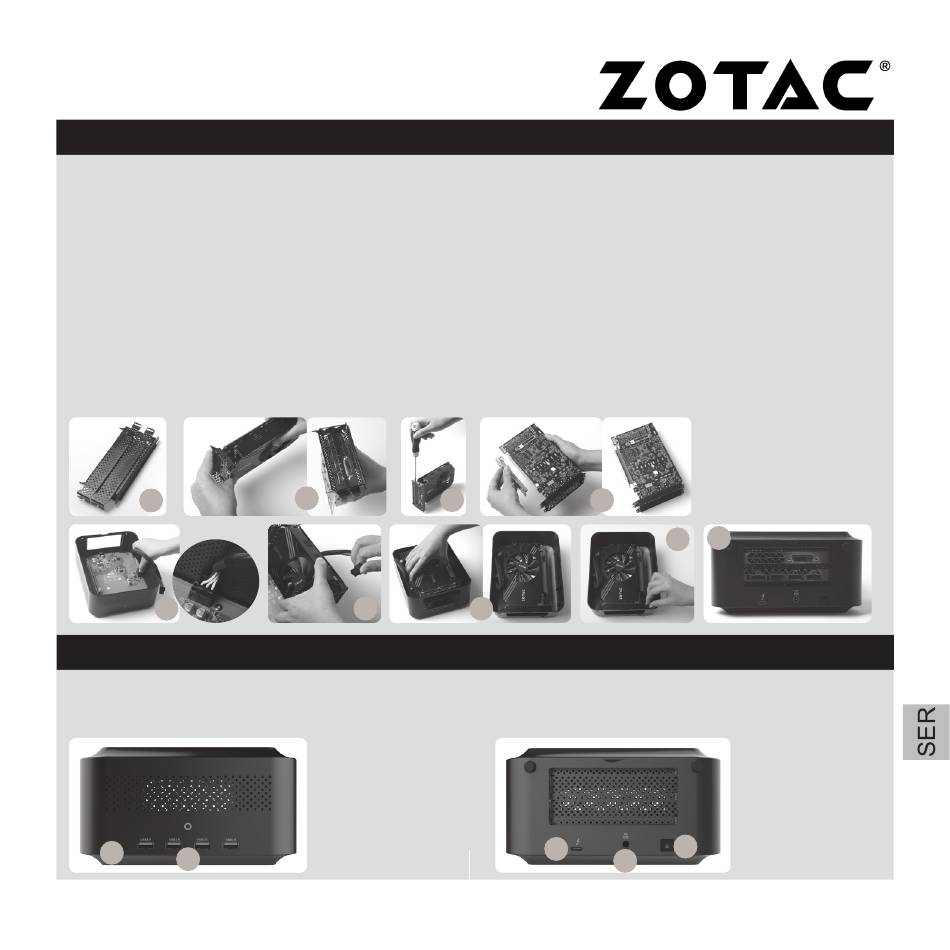

I N S TA L AC I JA K A R T I C E Z A DVA KO N E K TO R A
1. Pratite uputstva na prethodnoj stranici da biste uklonili okvir držača i adapter kartice.
2. Uklonite dva vijka i držače sa okvira držača.
3. Instalirajte karticu za dva konektora na okvir držača (npr. grafičku karticu za dva konektora).
4. Pritegnite i učvrstite grafičku karticu na držač pomoću priloženih vijaka.
5. Instalirajte adapter kartice na karticu za dva konektora.
6. Povežite jedan kraj priloženog 6-pinskog kabla za napajanje s konektorom napajanja na matičnoj
ploči. (prikazano dole)
Napomena: Ovaj korak je potreban samo ako instalirana dodatna kartica zahteva dodatni 6-pinski konektor napajanja za rad.
7. Povežite drugi kraj 6-pinskog kabla za napajanje s dodatnom karticom.
8. Ponovo ubacite dodatnu karticu sa okvirom držača u kućište i gurnite karticu adaptera u PCIe
konektor.
9. Instalirajte vijke da biste je učvrstili.
10. Ponovo instalirajte poklopac i zadnje vijke.
2
6
P R E D N J I PA N E L
1. LED indikator napajanja
2. USB 3.0 portovi
1
2
3
4
7 8
5
9
Z A D N J I PA N E L
1. Thunderbolt 3 konektor
2. Izvor napajanja (DC 19 V)
3. Prekidač napajanja
1
2
10
3
