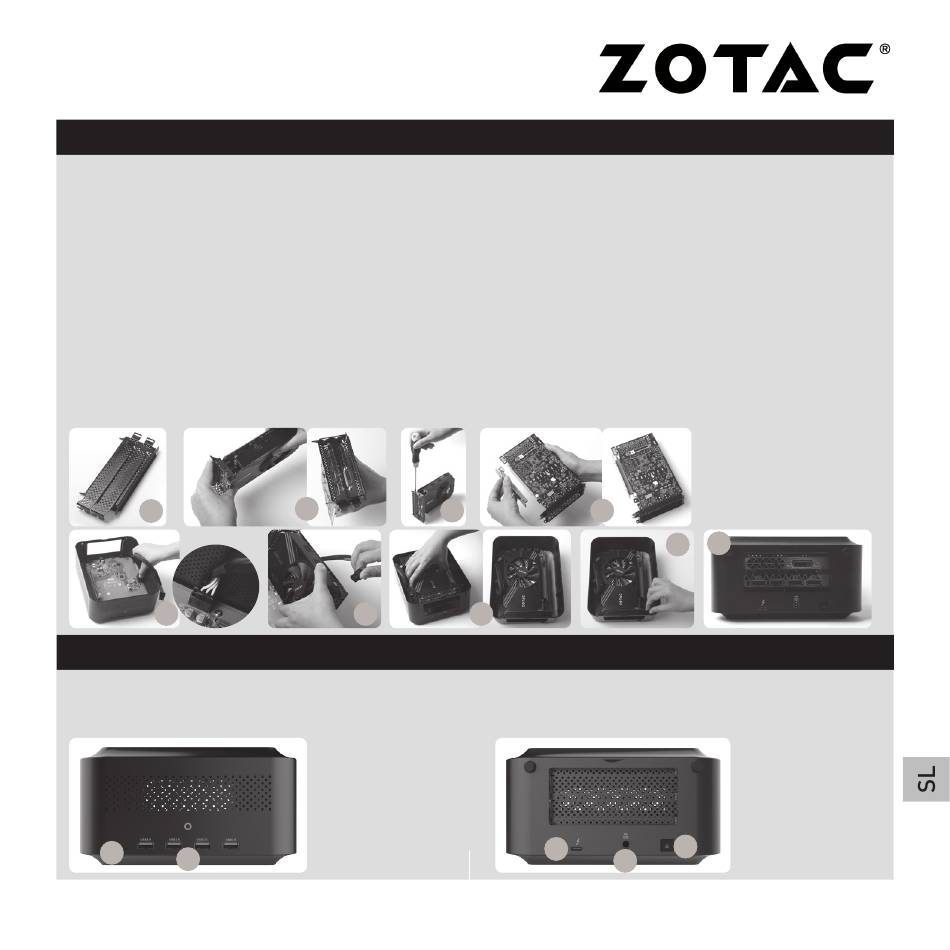

N A M E Š Č A N J E K A R T I C E Z DVOJ N O R E ŽO
1. Za odstranitev montažnega nosilca in reže za premostitveno kartico upoštevajte navodila na prejšnji
strani.
2. Odstranite dva vijaka in nosilce z montažnega nosilca.
3. Namestite kartico z dvojno režo na montažni nosilec (kot primer vzemite grafično kartico z dvema
režama).
4. Grafično kartico privijte in pritrdite na nosilec s priloženimi vijaki.
5. V kartico z dvojno režo vstavite premostitveno kartico.
6. En konec priloženega 6-pinskega napajalnega kabla povežite z napajalnim priključkom na matični plošči
(prikazano spodaj).
Opomba: ta korak je zahtevan le, če je za delovanje nameščene dodatne kartice zahtevan dodatni 6-pinski napajalni priključek.
7. Drugi konec 6-pinskega napajalnega kabla povežite z dodatno kartico.
8. Dodatno kartico vstavite z montažnim nosilcem v računalnik in potisnite premostitveno kartico v režo
PCIe.
9. Namestite krilna vijaka, da jo pritrdite.
10. Znova namestite pokrov in krilna vijaka na zadnjo stran.
2
6
S P R E D N JA P LO Š Č A
1. Lučka LED napajanja
2. Vrata USB 3.0
1
2
3
4
7 8
5
9
Z A D N JA P LO Š Č A
1. Vrata Thunderbolt 3
2. Vhodno napajanje (19 V DC)
3. Stikalo za napajanje
1
2
10
3
