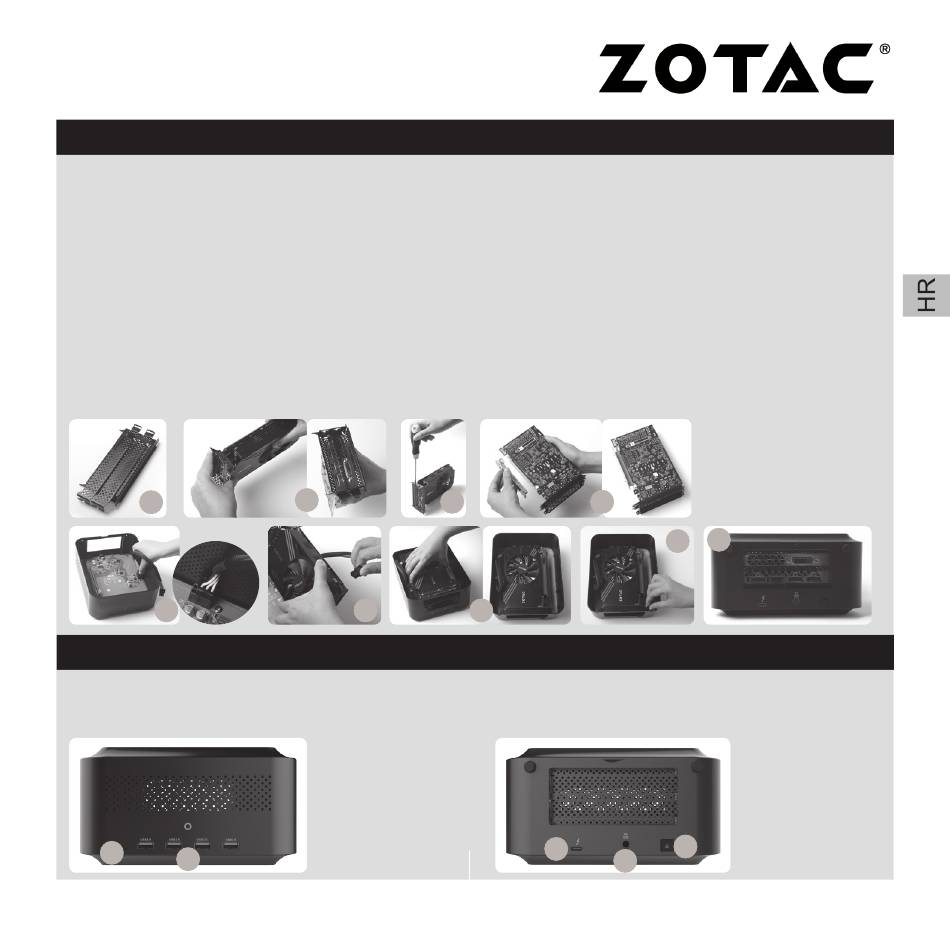

U G R A D N JA K A R T I C E S DVA U TO R A
1. Slijedite upute s prethodne stranice i uklonite nosač okvira i utor podizača.
2. Uklonite dva ručna vijka i nosače s nosača okvira.
3. Ugradite karticu s dva utora na nosač okvira (primjer može biti grafička kartica s dva utora).
4. Stegnite i pričvrstite grafičku karticu na nosač s vijcima koje ste dobili.
5. Ugradite karticu podizača na karticu s dva utora.
6. Spojite jedan kraj 6-polnog kabela na priključak za napajanje na matičnoj ploči. (prikaz u
nastavku)
Napomena: Ovaj korak je potreban samo ako je za rad ugrađene kartice potreban dodatni 6-polni
priključak za napajanje.
7. Spojite drugi kraj 6-polnog kabela za napajanje na dodatnu karticu.
8. Uložite dodatnu karticu s nosačem okvira natrag u kutiju i uvucite karticu podizača u PCIe utor.
9. Ugradite ručne vijke za pričvršćenje.
10. Vratite poklopac i stražnje ručne vijke.
2
6
P R E D N JA P LO Č A
1. LED napajanja
2. USB 3.0 priključci
1
2
3
4
7 8
5
9
S T R A Ž N JA P LO Č A
1. Thunderbolt 3 priključak.
2. Ulaz napajanja (DC 19 V)
3. Sklopka za uključivanje
1
2
10
3
