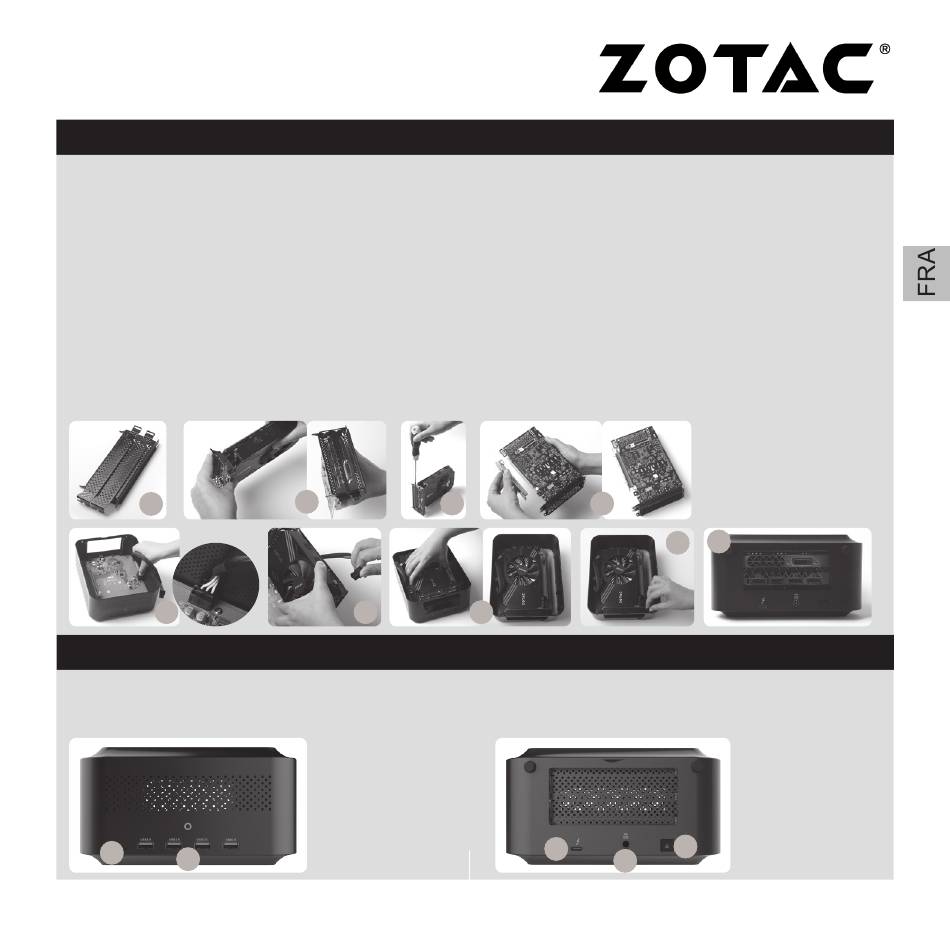

I N S TA L L E Z U N E C A R T E D O U B L E S LOT
1. Suivez les instructions de la page précédente pour démonter le support des équerres PCI Express.
2. Dévissez les vis des deux cache-slot des équerres PCI Express.
3. Installez la carte double slot dans le support.
4. Serrez et sécurisez la fixation de la carte graphique avec les vis fournies.
5. Installez le riser PCI Express sur la carte.
6. Connectez le câble PCI Express 6 pin à la carte graphique (voir ci-dessous).
Note : Cette étape est utile seulement pour les cartes nécessitant une alimentation PCI Express
additionnelle.
7. Connectez le câble PCI Express 6 Pin au PCB du AMP BOX Mini.
8. Insérez le support des équerres PCI Express dans son logement et glissez le riser dans le slot PCI
Express.
9. Fixez le support des équerres PCI Express avec les vis fournies.
10. Repositionnez le couvercle et les vis à main.
2
6
PA N N E AU AVA N T
1. Diode d'activité
2. Ports USB 3.0
1
2
3
4
7 8
5
9
PA N N E AU A R R I È R E
1. Port Thunderbolt 3
2. Tension d'entrée
3. Bouton marche / arrêt
1
2
10
3
