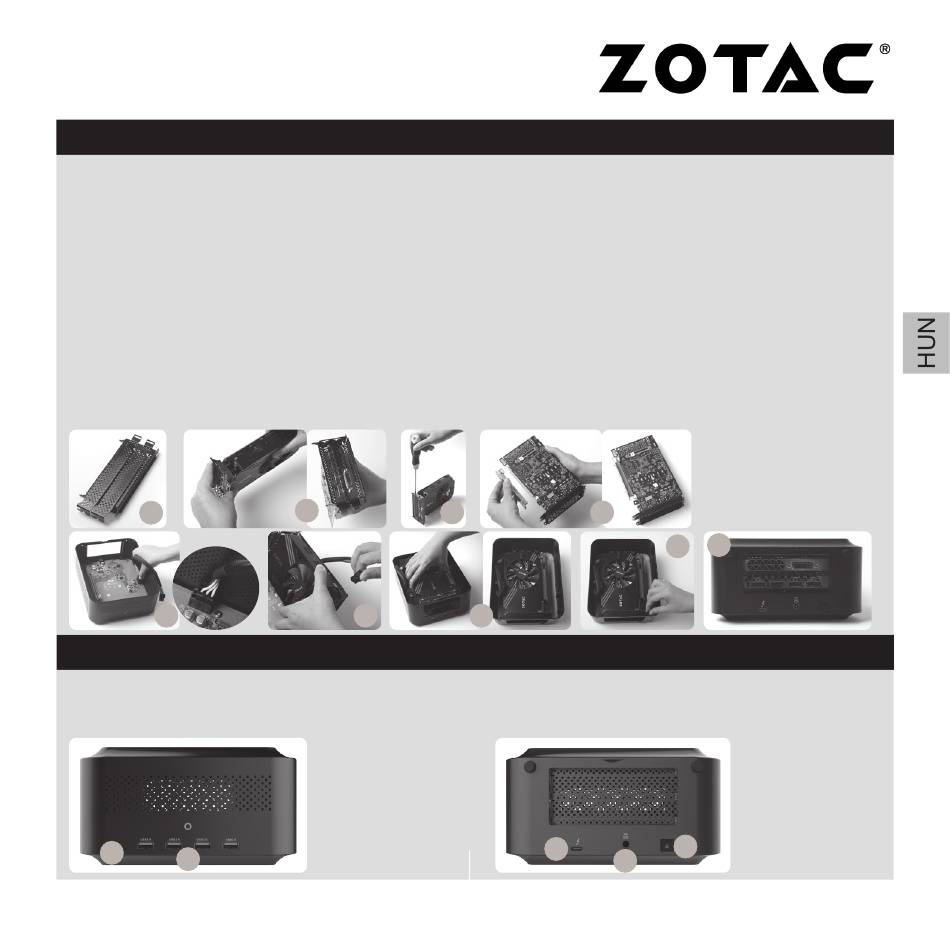

K É T F O G L A L AT Ú K Á R T YA B E S Z E R E L É S E
1. Távolítsa el a keretkonzolt és az emelőkártya foglalatát az előző oldalon leírt utasítások szerint.
2. Távolítsa el a két csavart és a konzolokat a keretkonzolból.
3. Helyezze be a kétfoglalatú kártyát a keretkonzolba (a kétfoglalatú grafikus kártyákhoz hasonlóan).
4. Rögzítse a grafikus kártyát a konzolhoz a tartozékcsavarokkal.
5. Illessze be az emelőkártyát a kétfoglalatú kártyához.
6. Csatlakoztassa a tartozékként kapott, 6 tűs tápkábel egyik végét az alaplapon lévő
tápcsatlakozóhoz. (lásd lent)
Megjegyzés: Ezt a lépést csak akkor kell elvégezni, ha a telepített bővítőkártya működéséhez egy
plusz 6 tűs tápcsatlakozó szükséges.
7. Csatlakoztassa a 6 tűs tápkábel másik végét a bővítőkártyához.
8. Helyezze vissza a bővítőkártyát a keretkonzollal a dobozba, és csúsztassa bele az emelőkártyát a
PCIe-nyílásba.
9. Rögzítse a szárnyas csavarokkal.
10. Helyezze vissza a fedelet, és rögzítse a hátsó szárnyas csavarokkal.
2
6
E L Ü L S Ő PA N E L
1. Tápfeszültségjelző LED
2. USB 3.0-s portok
1
2
3
4
7 8
5
9
H ÁT S Ó PA N E L
1. Thunderbolt 3 port
2. Tápfeszültség-bemenet (DC 19 V)
3. Tápfeszültség-kapcsoló
1
2
10
3
