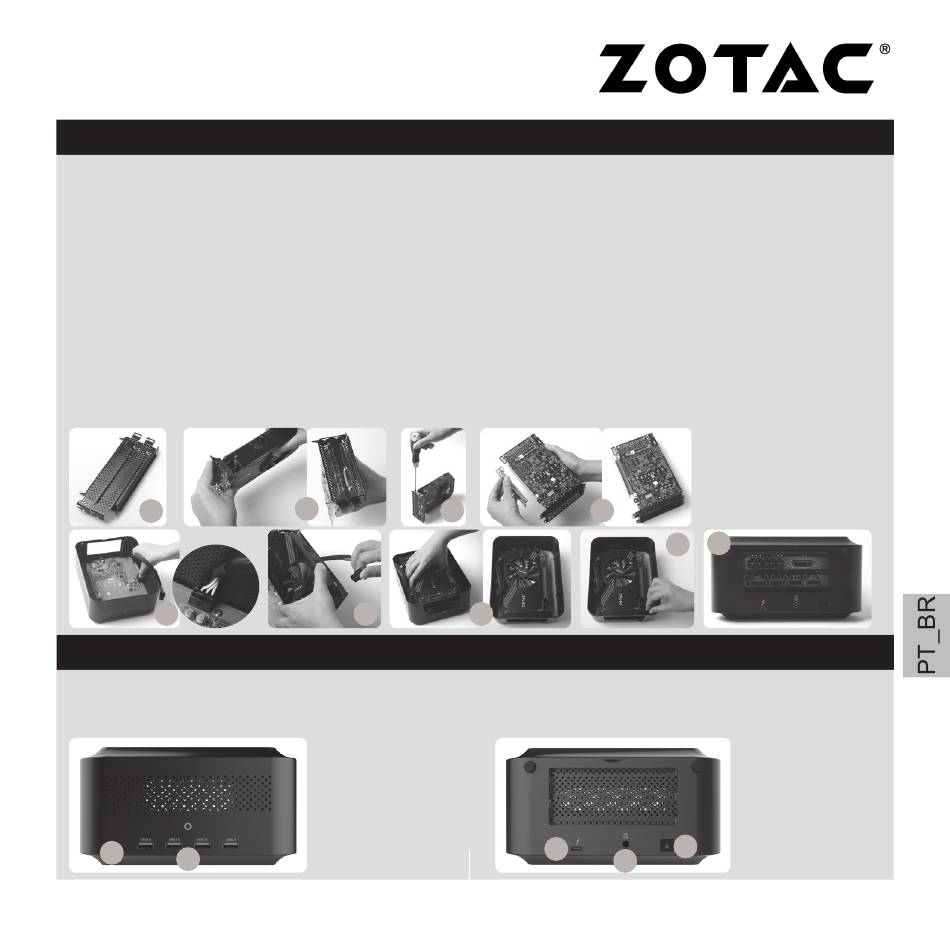

I N S TA L AÇ ÃO DA P L AC A D E R A N H U R A D U P L A
1. Siga as instruções na página anterior para remover o console e a ranhura vertical.
2. Remova os dois parafusos de orelha e os suportes do console.
3. Instale a placa de ranhura dupla no console (tomando como exemplo uma placa gráfica de
ranhura dupla).
4. Ajuste e segure a placa gráfica ao console com os parafusos fornecidos.
5. Instale a placa vertical na placa de ranhura dupla.
6. Conecte um extremo do cabo de alimentação de 6 pinos fornecido ao conector na placa-
mãe(como é mostrado a seguir).
Nota: este passo só será preciso se a placa complementar requerer um conector adicional de
alimentação de 6 pinos para operar.
7. Conecte o outro extremo do cabo de alimentação de 6 pinos à placa complementar.
8. Insira a placa complementar com o console na caixa e deslize a placa vertical na ranhura PCI-e.
9. Instale os parafusos de orelha para fixá-los.
10. Reinstale a tampa e os parafusos de orelha posteriores.
2
6
PA I N E L F R O N TA L
1. LED de energia
2. Portas USB 3.0
1
2
3
4
7 8
5
9
PA I N E L T R A S E I R O
1. Porta Thunderbolt 3
2. Entrada de alimentação (19 V DC)
3. Botão de ligar
1
2
10
3
