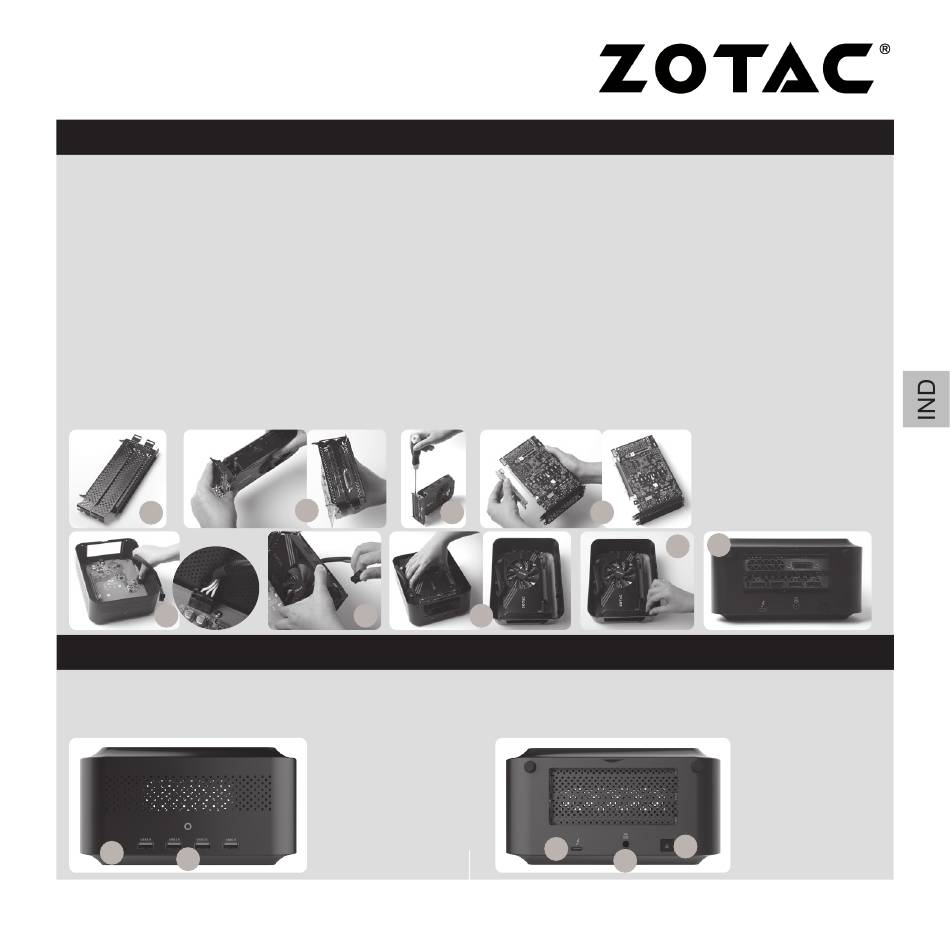

M E M A S A N G K A R T U S LOT G A N DA
1. Ikuti petunjuk pada halaman sebelumnya untuk melepas braket bingkai dan slot riser.
2. Lepas 2 sekrup dan braket dari braket bingkai.
3. Pasang kartu slot ganda ke braket bingkai (misalnya, kartu Grafis dua slot).
4. Kencangkan kartu Grafis pada braket menggunakan sekrup yang tersedia.
5. Pasang kartu riser ke kartu slot ganda.
6. Sambungkan salah satu ujung kabel daya 6 pin yang tersedia ke soket daya pada motherboard.
(ditunjukkan di bawah)
Catatan: Langkah ini dilakukan jika kartu add-on yang terpasang memerlukan konektor daya 6 pin
tambahan untuk mengoperasikannya.
7. Sambungkan ujung lainnya pada kabel daya 6 pin ke kartu add-on.
8. Masukkan kembali kartu add-on beserta braket bingkai ke dalam kotak, lalu geser kartu Riser ke
dalam slot PCIe.
9. Pasang sekrup jempol untuk mengencangkannya.
10. Pasang kembali penutup dan sekrup jempol belakang.
2
6
PA N E L D E PA N
1. LED Daya
2. Port USB 3.0
1
2
3
4
7 8
5
9
PA N E L B E L A K A N G
1. Port Thunderbolt 3
2. Input daya (DC 19 V)
3. Tombol daya
1
2
10
3
