I N S TA L A R U M A P L AC A D E R A N H U R A D U P L A

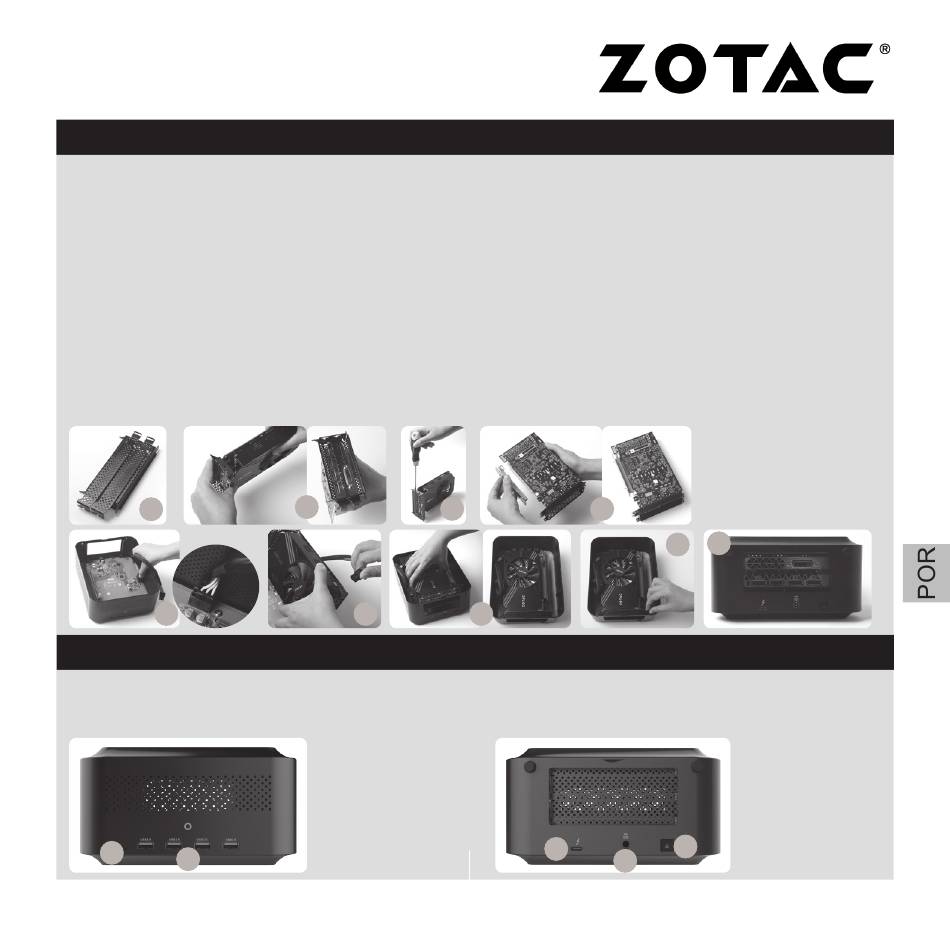

1. Siga as instruções indicadas na página anterior para retirar o suporte da ranhura e a placa de elevação.
2. Remova os dois parafusos de aperto manual e os suportes do suporte da ranhura.
3. Instale a placa de ranhura dupla no suporte da ranhura (tomando como exemplo uma placa gráfica de
duas ranhuras).
4. Aperte e fixe a placa gráfica no suporte da ranhura com os parafusos fornecidos.
5. Instale a placa de elevação na sua placa de ranhura dupla.
6. Ligue uma extremidade do cabo de alimentação de 6 pinos fornecido ao conector de alimentação da
placa principal. (ilustrado abaixo)
Nota: Este passo é necessário apenas se a placa de expansão instalada requer um conector de alimentação de 6 pinos para
funcionar.
7. Ligue uma extremidade do cabo de alimentação de 6 pinos à placa de expansão.
8. Insira a placa de expansão com o suporte da ranhura na caixa e encaixe a placa de elevação na ranhura
PCIe.
9. Coloque os parafusos de aperto manual para fixar a placa.
10. Volte a instalar a tampa e os parafusos traseiros de aperto manual.
2
6
PA I N E L F R O N TA L
1. LED de energia
2. Portas USB 3.0
1
2
3
4
7 8
5
9
PA I N E L T R A S E I R O
1. Porta Thunderbolt 3
2. Entrada de alimentação (CC19V)
3. Botão de energia
1
2
10
3
