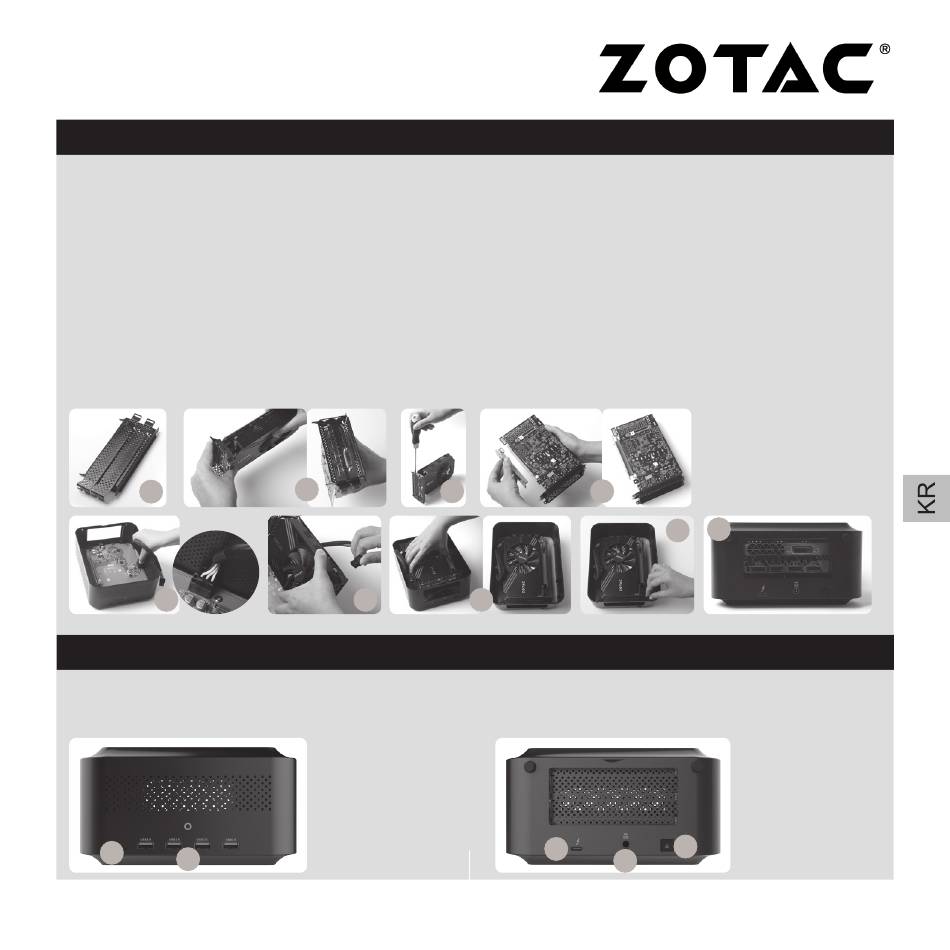

듀 얼 슬 롯 카 드 설 치 방 법
1. 이전 페이지에 안내된 내용을 참고하여 프레임 브라켓과 라이저 슬롯을 제거 합니다.
2. 프레임 브라켓에 장착된 2개의 스크류와 브라켓을 제거합니다.
3. 프레임 브라켓에 듀얼 슬롯 카드를 장착 합니다. (예시 : 듀얼 슬롯 그래픽카드)
4. 제공된 나사를 사용하여 그래픽카드와 브라켓을 나사로 단단히 고정 시킵니다.
5. 듀얼 슬롯 카드에 라이저 카드를 장착 합니다.
6. 동봉된 6핀 전원 케이블의 한 쪽 끝을 마더 보드에 있는 파워 커넥터와 연결 합니다. (하단 그림 참조)
참고 : 본 과정은 사용하려는 카드가 추가 6핀 전원 커넥터가 필요한 경우에만 진행합니다.
7. 동봉된 6핀 전원 케이블의 반대 쪽을 추가로 설치된 카드와 연결합니다.
8. 프레임 브라켓이 장착된 카드를 박스에 다시 넣은 후, 라이저 카드를 PCI-e 슬롯에 밀어 넣습니다.
9. 핸드 스크류를 사용해 고정 시킵니다.
10.뚜껑을 다시 덮고 후면의 핸드 스크류를 고정 합니다.
2
6
전 면 부
1. 파워 LED
2. USB 3.0 포트
1
2
3
4
7 8
5
9
후 면 부
1. 썬더볼트 3 포트
2. 전원 연결부(DC19V)
3. 전원 스위치
1
2
10
3
