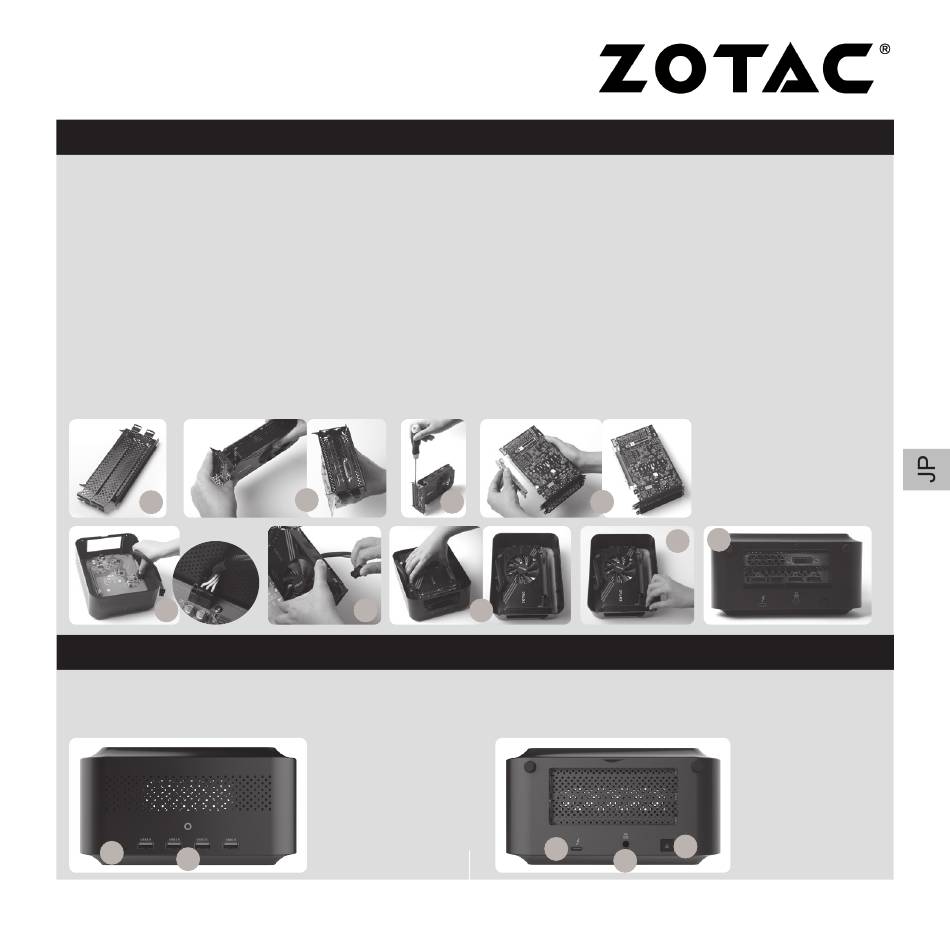

デ ュ ア ル ス ロ ッ ト カ ー ド を イ ン ス ト ー ル し ま す
1. 前のページの手順に従って、フレームブラケットとライザーカードを取り外します。
2. フレームブラケットカバーから２箇所のネジを外して、デュアルスロットブラケットを取り外します。
3. デュアルスロットの増設カードをフレームブラケットに取り付けます。（例としてデュアルスロットのグラ
フィックスカードを使用）
4. グラフィックスカードを付属のネジでブラケットに締めつけて固定します。
5. ライザーカードにデュアルスロットの増設カードに取り付けます。
6. 付属の6ピン電源ケーブルをマザーボードの電源コネクターに接続します。（下記写真のように）
※この手順は、取り付けられた増設カードに補助電源必要がある場合のみ必要です。
7. 6ピン電源ケーブルのもう一方の端を増設カードに接続します。
8. フレームブラケットに取り付けた増設カードをPCケースに戻し、ライザーカードをPCI-eスロットに差し込
みます。
9. つまみネジを締めつけます。
10.底面のカバーとリアパネルのつまみネジを元どおりに取り付けます。
2
6
フ ロ ン ト パ ネ ル
1. 電源LED
2. USB 3.0 端子
1
2
3
4
7 8
5
9
リ ア ル パ ネ ル
1. Thunderbolt 3 端子
2. 電源端子 (DC19V)
3. 電源スイッチ
1
2
10
3
