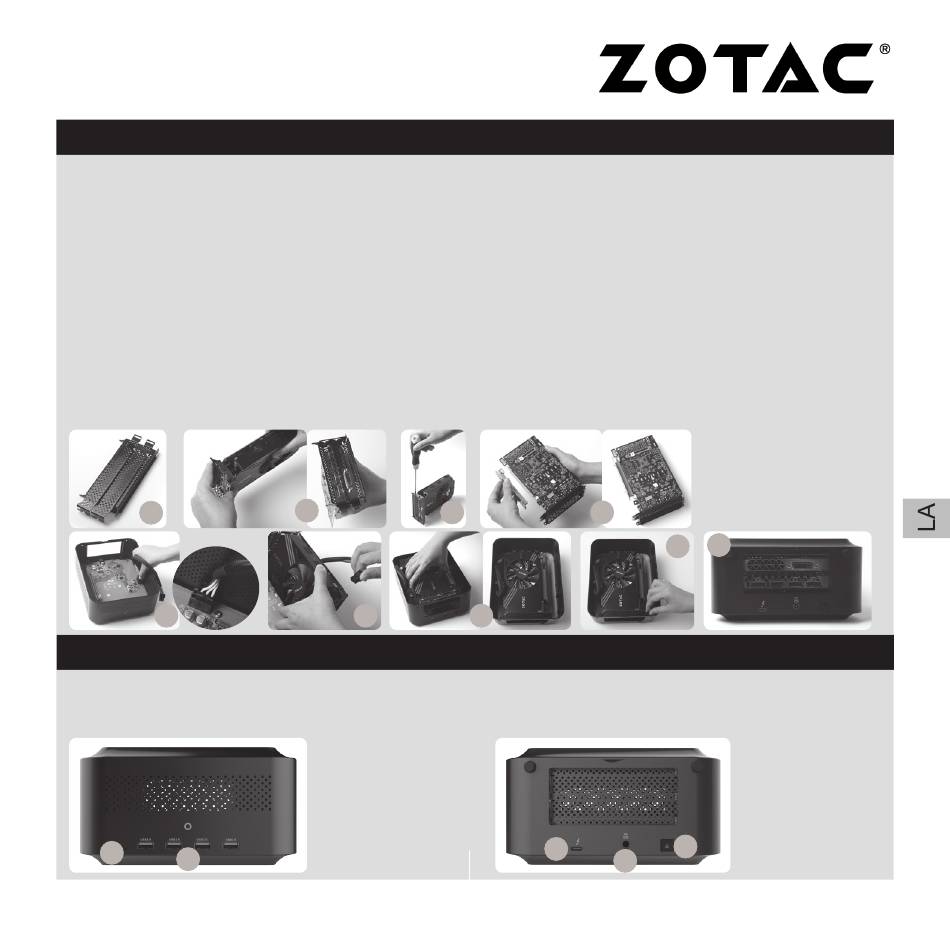

I N S TA L AC I Ó N D E U N A TA R J E TA D E D O S R A N U R A S
1. Siga las instrucciones de la página anterior para extraer el soporte del marco y la ranura de la tarjeta
vertical.
2. Extraiga los dos tornillos y los soportes del soporte del marco.
3. Instale la tarjeta de dos ranuras en el soporte del marco (tomando una tarjeta gráfica de dos ranuras
como ejemplo).
4. Apriete y asegure la tarjeta gráfica al soporte con los tornillos suministrados.
5. Instale la tarjeta vertical en la tarjeta de dos ranuras.
6. Conecte un extremo del cable de alimentación de 6 clavijas suministrado en el conector de alimentación
de la placa base. (mostrado a continuación) Nota: Este paso solo es necesario si la tarjeta complementaria
instalada requiere un conector adicional de alimentación de 6 clavijas para funcionar.
7. Conecte el otro extremo del cable de alimentación de 6 clavijas en la tarjeta complementaria.
8. Inserte la tarjeta complementaria con el soporte del marco nuevamente en la caja y deslice la tarjeta
vertical hacia la ranura PCI-e.
9. Coloque los tornillos mariposa para asegurarla.
10. Vuelva a colocar la tapa y los tornillos mariposa traseros.
2
6
PA N E L F R O N TA L
1. LED de encendido/apagado
2. Puertos USB 3.0
1
2
3
4
7 8
5
9
PA N E L P O S T E R I O R
1. Puerto Thunderbolt 3
2. Entrada de alimentación (CC de 19 V)
3. Interruptor de encendido/apagado
1
2
10
3
