Zotac AMP BOX MINI Kurzanleitung Seite 50

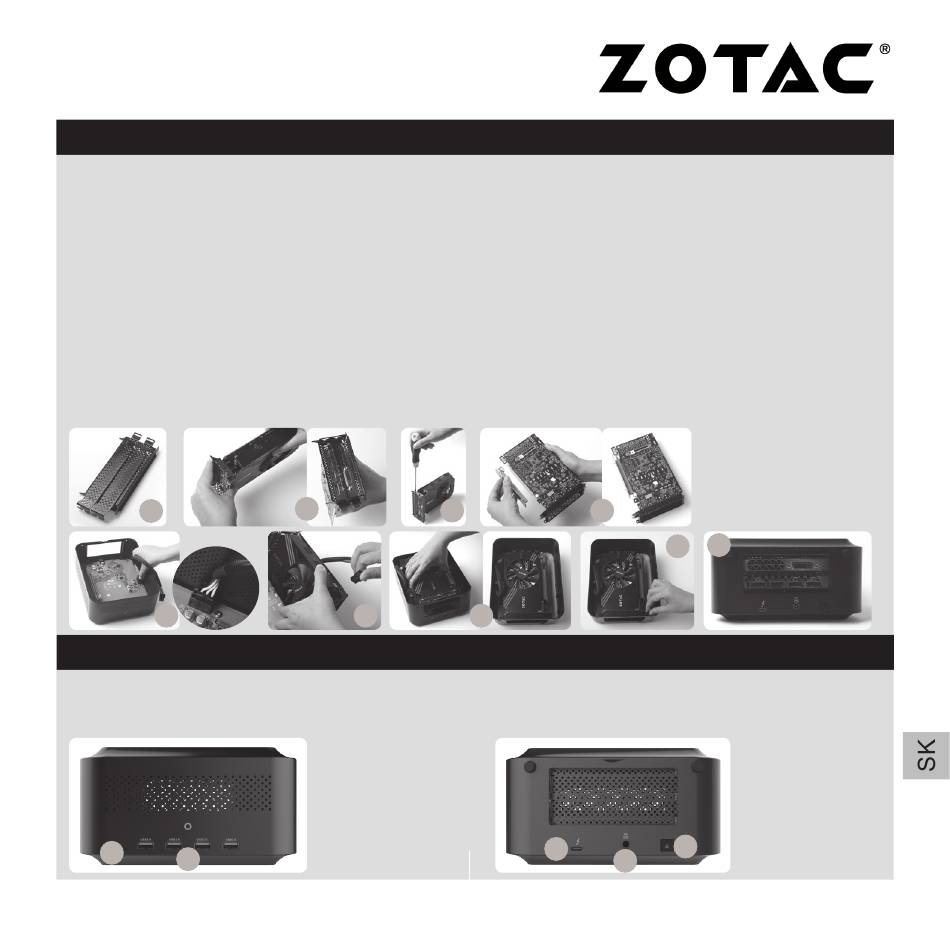

I N Š TA L ÁC I A DVOJ Š T R B I N OV E J K A R T Y
1. Postupujte podľa pokynov na predchádzajúcej strane na odstránenie rámového držiaka a štrbiny zbernej
dosky s plošnými spojmi.
2. Odstráňte dve skrutky s vrúbkovanou hlavou a držiaky z rámového držiaka.
3. Nainštalujte dvojštrbinovú kartu na rámový držiak (pričom vezmite dvojštrbinovú grafickú kartu ako príklad).
4. Pritiahnite a pripevnite grafickú kartu k držiaku pomocou dodaných skrutiek.
5. Nainštalujte zbernú dosku s plošnými spojmi na svoju dvojštrbinovú kartu.
6. Pripojte jeden koniec dodaného 6-kolíkového napájacieho kábla k napájaciemu konektoru na matičnej doske.
(znázornené nižšie)
Poznámka: Tento krok sa vyžaduje len vtedy, ak nainštalovaná prídavná karta vyžaduje dodatočný 6-kolíkový napájací konektor na
svoju činnosť.
7. Pripojte druhý koniec 6-kolíkového napájacieho kábla k prídavnej karte.
8. Vložte prídavnú kartu s rámovým držiakom do skrinky a zasuňte späť zbernú dosku s plošnými spojmi do
štrbiny PCI-e.
9. Zaistite ju nainštalovaním skrutiek s vrúbkovanou hlavou.
10. Znova nainštalujte kryt a zadné skrutky s vrúbkovanou hlavou.
2
6
P R E D N Ý PA N E L
1. LED indikátor napájania
2. Porty USB 3.0
1
2
3
4
7 8
5
9
Z A D N Ý PA N E L
1. Port Thunderbolt 3
2. Napájací vstup (jednosmerných 19 V)
3. Hlavný vypínač
1
2
10
3
49
