Zotac AMP BOX MINI Kurzanleitung Seite 46

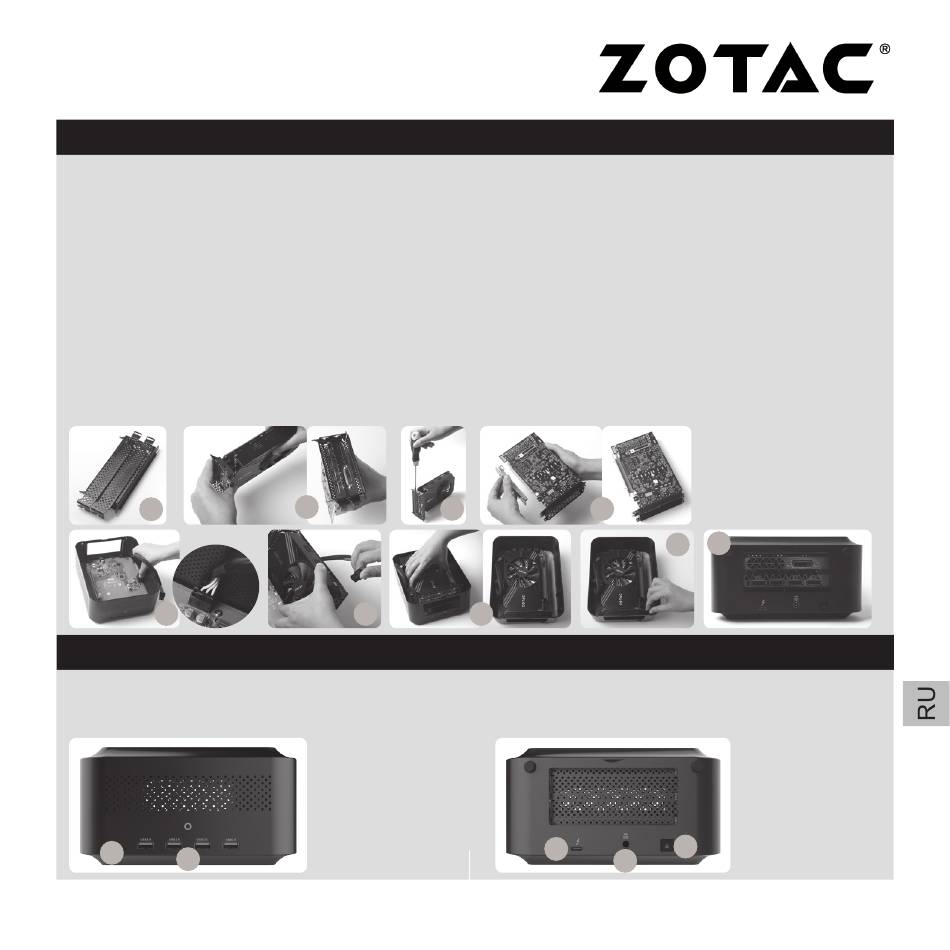

У СТА Н О В К А К А РТ Ы , З А Н И М А Ю Щ Е Й Д ВА СЛ О ТА
1. Следуя инструкциям, приведенным на предыдущей странице, извлеките монтажную скобу и переходную плату.
2. Выверните два винта и извлеките обе скобы.
3. Установите карту, занимающую два слота, в монтажную скобу (например, графическую карту, которая занимает
два слота).
4. Заверните комплектные винты, чтобы зафиксировать графическую карту в монтажной скобе.
5. Установите переходную плату на вашу графическую карту.
6. Подсоедините один конец комплектного 6-контактного кабеля питания к разъему питания на системной плате.
(показано ниже)
Примечание: этот шаг необходим, если установленная карта требует для своей работы подсоединения дополнительного 6-контактного
разъема питания.
7. Подключите другой конец 6-контактного кабеля питания к карте.
8. Установите монтажную скобу с прикрепленной к ней карте обратно в корпус и нажмите на переходную плату,
чтобы зафиксировать ее в слоте PCIe.
9. Закрепите монтажную скобу, завернув винты-барашки.
10. Установите на прежнее место крышку и заверните винты-барашки на задней панели.
2
6
П Е Р Е Д Н Я Я П А Н Е Л Ь
1. Светодиодный индикатор
питания
2. Порты USB 3.0
1
2
3
4
7 8
5
9
З А Д Н Я Я П А Н Е Л Ь
1. Разъем Thunderbolt 3
2. Разъем питания (DC 19 В)
3. Кнопка включения питания
1
2
10
3
45
