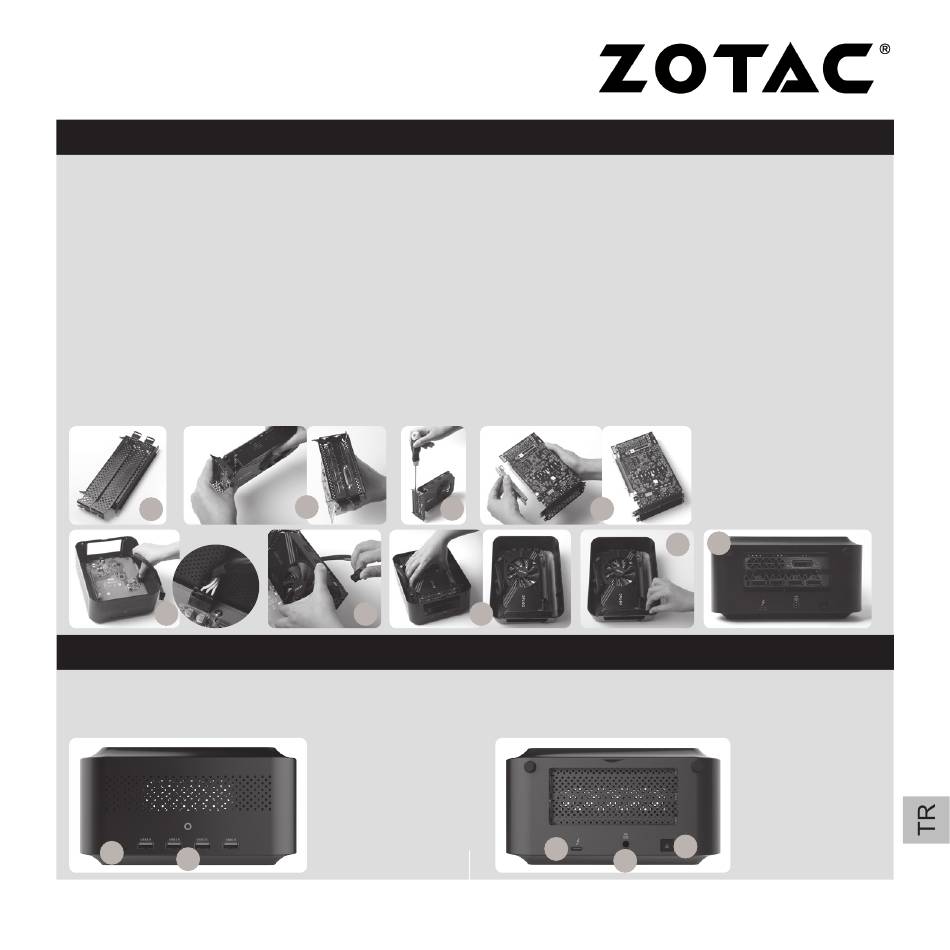

Ç İ F T Y U VA L I B İ R K A R T TA K M A
1. Çerçeve bağlantı parçasını ve taşıyıcı yuvayı çıkarmak için önceki sayfadaki yönergeleri izleyin.
2. Çerçeve bağlantı parçasından iki vidayı ve bağlantı parçalarını çıkarın.
3. Çift yuvalı kartı çerçeve bağlantı parçasına takın (örnek olarak iki yuvalı bir grafik kartı
gösterilmektedir).
4. Grafik kartını sağlanan vidalarla bağlantı parçasına sabitleyin.
5. Taşıyıcı kartı çift yuvalı kartınıza takın.
6. Sağlanan 6 pimli güç kablosunun bir ucunu ana karttaki güç bağlayıcıya bağlayın. (aşağıda
gösterilmektedir)
Not: Bu adım yalnızca takılan eklenti kartının çalışmak için ek bir 6 pimli güç bağlayıcı gerektirmesi durumunda uygulanmalıdır.
7. 6 pimli güç kablosunun diğer ucunu eklenti kartına bağlayın.
8. Çerçeve bağlantı parçasının bulunduğu eklenti kartını kutuya geri yerleştirin ve taşıyıcı kartı PCIe
yuvasına kaydırın.
9. Sabitlemek için kelebek vidaları takın.
10. Kapağı ve arka kelebek vidaları geri takın.
2
6
Ö N PA N E L
1. Güç LED'i
2. USB 3.0 bağlantı noktaları
1
2
3
4
7 8
5
9
A R K A PA N E L
1. Thunderbolt 3 bağlantı noktası
2. Güç girişi (DC 19 V)
3. Güç düğmesi
1
2
10
3
