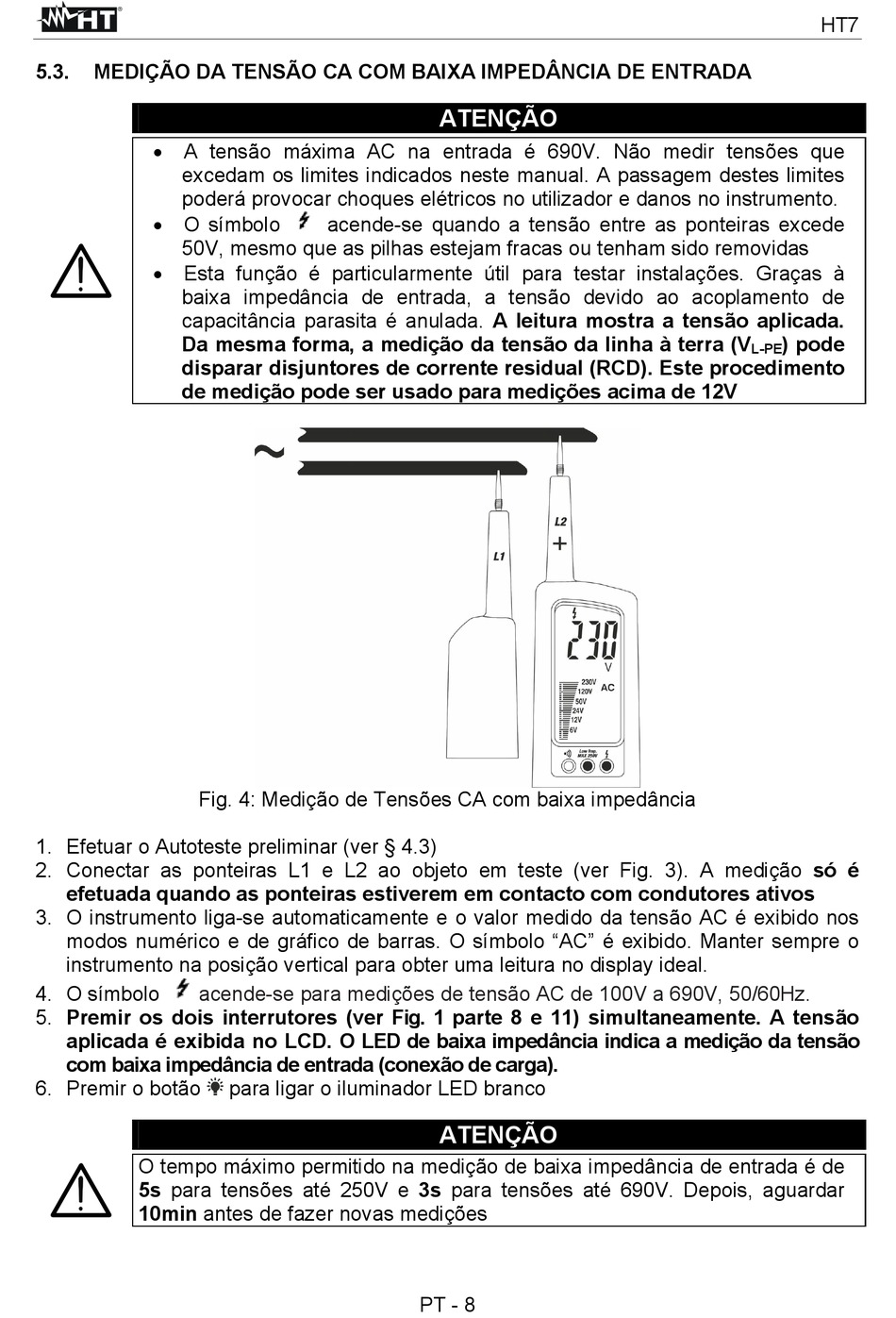

5.3. MEDIÇÃO DA TENSÃO CA COM BAIXA IMPEDÂNCIA DE ENTRADA
 A tensão máxima AC na entrada é 690V. Não medir tensões que
excedam os limites indicados neste manual. A passagem destes limites
poderá provocar choques elétricos no utilizador e danos no instrumento.
 O símbolo
50V, mesmo que as pilhas estejam fracas ou tenham sido removidas
 Esta função é particularmente útil para testar instalações. Graças à
baixa impedância de entrada, a tensão devido ao acoplamento de
capacitância parasita é anulada. A leitura mostra a tensão aplicada.
Da mesma forma, a medição da tensão da linha à terra (V
disparar disjuntores de corrente residual (RCD). Este procedimento
de medição pode ser usado para medições acima de 12V
Fig. 4: Medição de Tensões CA com baixa impedância
1. Efetuar o Autoteste preliminar (ver § 4.3)
2. Conectar as ponteiras L1 e L2 ao objeto em teste (ver Fig. 3). A medição só é
efetuada quando as ponteiras estiverem em contacto com condutores ativos
3. O instrumento liga-se automaticamente e o valor medido da tensão AC é exibido nos
modos numérico e de gráfico de barras. O símbolo "AC" é exibido. Manter sempre o
instrumento na posição vertical para obter uma leitura no display ideal.
4. O símbolo acende-se para medições de tensão AC de 100V a 690V, 50/60Hz.
5. Premir os dois interrutores (ver Fig. 1 parte 8 e 11) simultaneamente. A tensão
aplicada é exibida no LCD. O LED de baixa impedância indica a medição da tensão
com baixa impedância de entrada (conexão de carga).
6. Premir o botão
O tempo máximo permitido na medição de baixa impedância de entrada é de
5s para tensões até 250V e 3s para tensões até 690V. Depois, aguardar
10min antes de fazer novas medições
acende-se quando a tensão entre as ponteiras excede
para ligar o iluminador LED branco
ATENÇÃO
ATENÇÃO
PT - 8
HT7
) pode
L-PE
