5.3. MESURE DE TENSION CA AVEC ENTREE A BASSE IMPEDANCE
 L'entrée maximale pour la tension CA est de 690V. Ne mesurez pas de
tensions plus élevées pour éviter les risques d'électrocution ou de
graves dommages à l'instrument
 Le symbole
dépasse 50V, même si les piles sont faibles ou si elles ont été retirées
 Cette fonction est particulièrement utile pour tester les installations.
Grâce à la faible impédance d'entrée, la tension due au couplage de
capacité parasite est annulée. La lecture indique la tension
appliquée. De même, la tension de ligne à la terre (VL-PE) peut
déclencher des disjoncteurs différentiels (RCD). Cette procédure
de mesure peut être utilisée pour des mesures supérieures à 12V

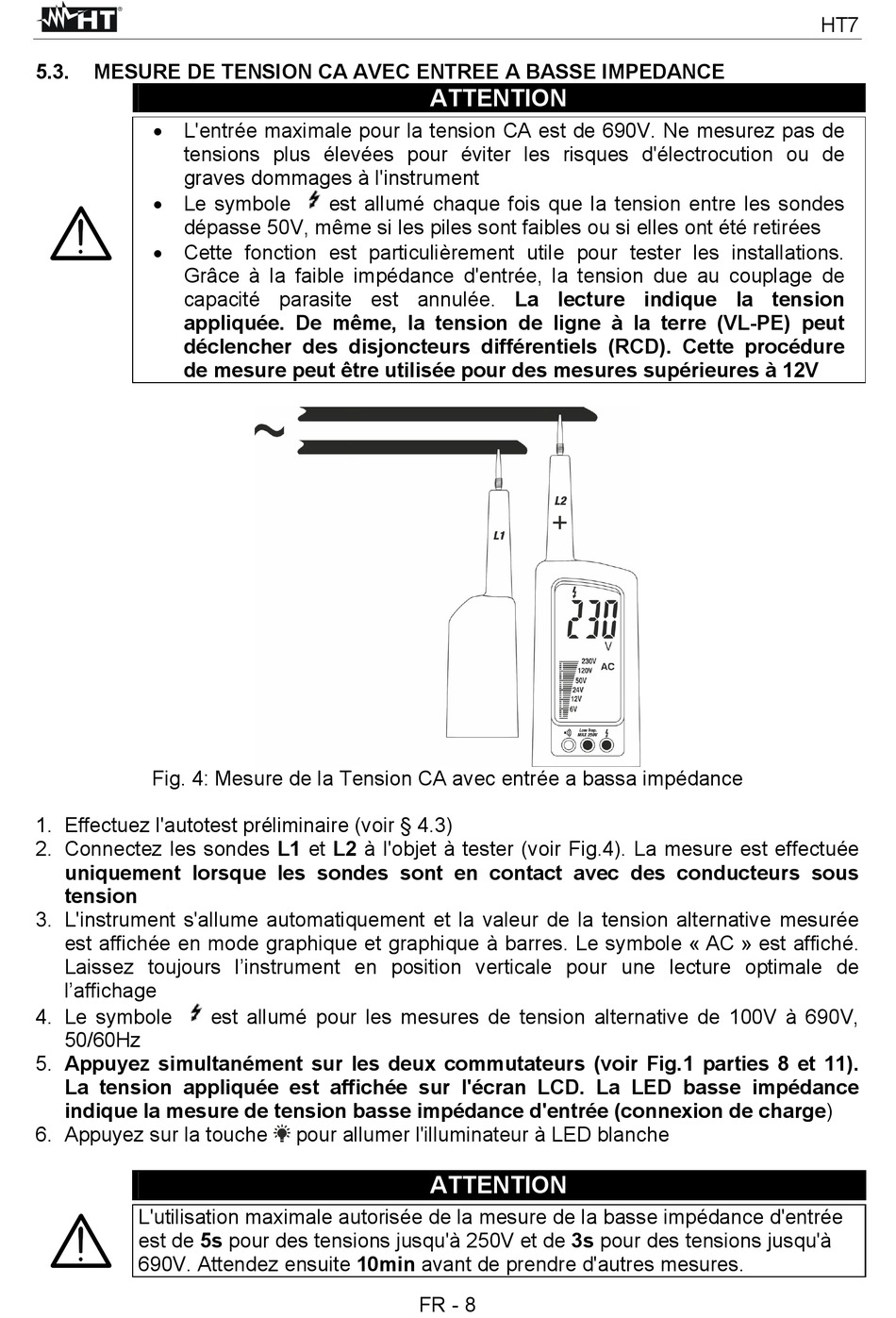

Fig. 4: Mesure de la Tension CA avec entrée a bassa impédance
1. Effectuez l'autotest préliminaire (voir § 4.3)
2. Connectez les sondes L1 et L2 à l'objet à tester (voir Fig.4). La mesure est effectuée
uniquement lorsque les sondes sont en contact avec des conducteurs sous
tension
3. L'instrument s'allume automatiquement et la valeur de la tension alternative mesurée
est affichée en mode graphique et graphique à barres. Le symbole « AC » est affiché.
Laissez toujours l'instrument en position verticale pour une lecture optimale de
l'affichage
4. Le symbole
50/60Hz
5. Appuyez simultanément sur les deux commutateurs (voir Fig.1 parties 8 et 11).
La tension appliquée est affichée sur l'écran LCD. La LED basse impédance
indique la mesure de tension basse impédance d'entrée (connexion de charge)
6. Appuyez sur la touche
L'utilisation maximale autorisée de la mesure de la basse impédance d'entrée
est de 5s pour des tensions jusqu'à 250V et de 3s pour des tensions jusqu'à
690V. Attendez ensuite 10min avant de prendre d'autres mesures.
est allumé chaque fois que la tension entre les sondes
est allumé pour les mesures de tension alternative de 100V à 690V,
pour allumer l'illuminateur à LED blanche
ATTENTION
ATTENTION
