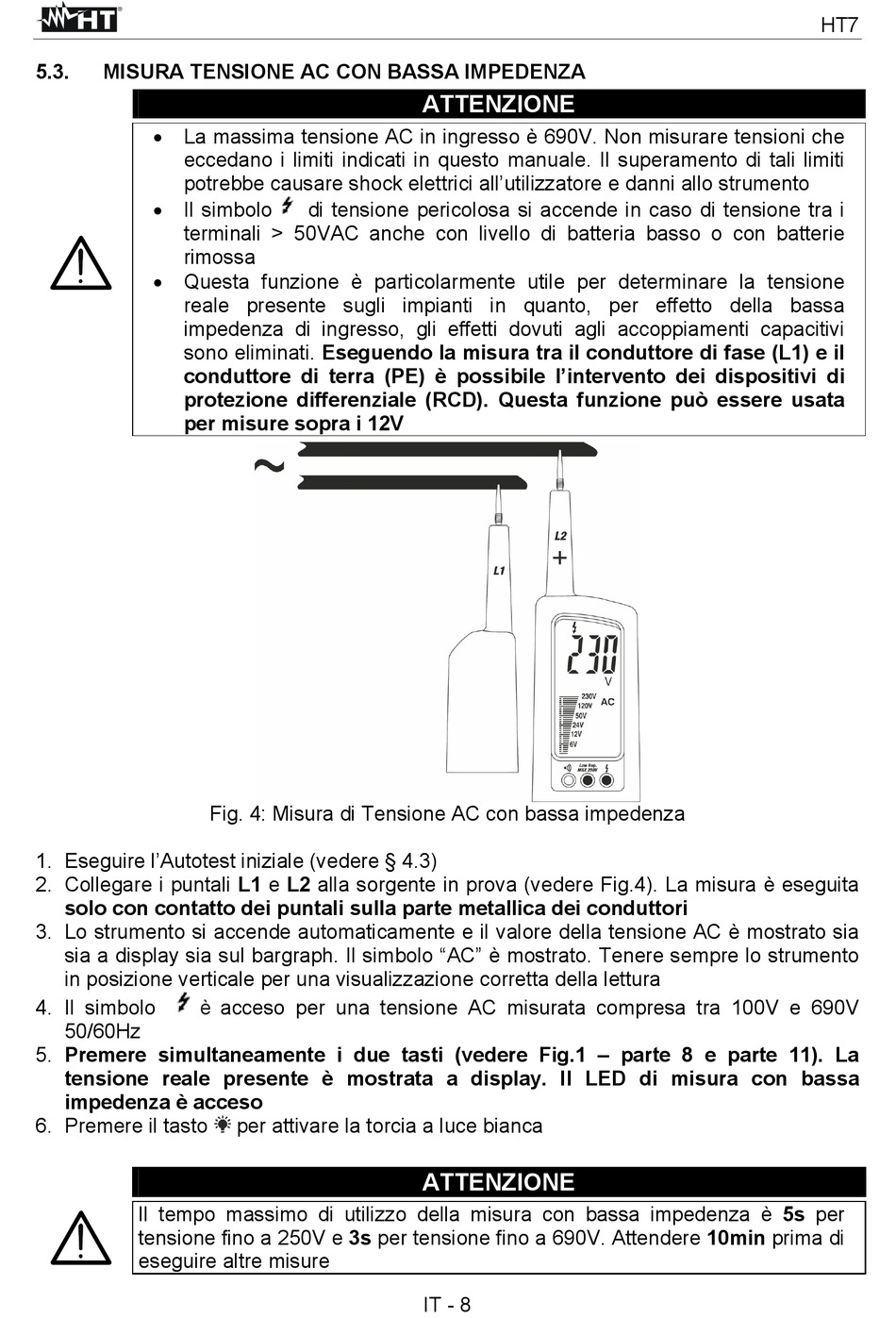

5.3.

MISURA TENSIONE AC CON BASSA IMPEDENZA

 La massima tensione AC in ingresso è 690V. Non misurare tensioni che
eccedano i limiti indicati in questo manuale. Il superamento di tali limiti
potrebbe causare shock elettrici all'utilizzatore e danni allo strumento
 Il simbolo
terminali > 50VAC anche con livello di batteria basso o con batterie
rimossa
 Questa funzione è particolarmente utile per determinare la tensione
reale presente sugli impianti in quanto, per effetto della bassa
impedenza di ingresso, gli effetti dovuti agli accoppiamenti capacitivi
sono eliminati. Eseguendo la misura tra il conduttore di fase (L1) e il
conduttore di terra (PE) è possibile l'intervento dei dispositivi di
protezione differenziale (RCD). Questa funzione può essere usata
per misure sopra i 12V
1. Eseguire l'Autotest iniziale (vedere § 4.3)
2. Collegare i puntali L1 e L2 alla sorgente in prova (vedere Fig.4). La misura è eseguita
solo con contatto dei puntali sulla parte metallica dei conduttori
3. Lo strumento si accende automaticamente e il valore della tensione AC è mostrato sia
sia a display sia sul bargraph. Il simbolo "AC" è mostrato. Tenere sempre lo strumento
in posizione verticale per una visualizzazione corretta della lettura
4. Il simbolo è
50/60Hz
5. Premere simultaneamente i due tasti (vedere Fig.1 – parte 8 e parte 11). La
tensione reale presente è mostrata a display. Il LED di misura con bassa
impedenza è acceso
6. Premere il tasto
Il tempo massimo di utilizzo della misura con bassa impedenza è 5s per
tensione fino a 250V e 3s per tensione fino a 690V. Attendere 10min prima di
eseguire altre misure
di tensione pericolosa si accende in caso di tensione tra i
Fig. 4: Misura di Tensione AC con bassa impedenza
acceso per una tensione AC misurata compresa tra 100V e 690V
per attivare la torcia a luce bianca
ATTENZIONE
ATTENZIONE
IT - 8
HT7
