5.5. INDICACIÓN DE SECUENCIA DE FASES
 La máxima tensión CA de entrada es de 440V. No mida tensiones
superiores para evitar riesgo de shocks eléctricos o serios daños en el
instrumento.
 El símbolo
incluso con pilas bajas o retiradas.
1. Realice el Autotest inicial (ver el § 4.3)
2. Conecte la punta L1 a la fase 1 y la punta L2 a la fase 2 del sistema trifásico en
pruebas (ver la Fig. 6). La medida se realiza solo cuando las puntas están en
contacto con los conductores activos.
3. El instrumento se enciende automáticamente y la tensión CA medida se muestra en el
modo numérico y de barra gráfica.
4. Se muestra el símbolo CA. Se encienden los LEDs
tensión CA de 180V a 440V, 50/60Hz.
5. Los símbolos
secuencia de fases detectada.
6. Conecte la punta L1 a la fase 2 y la punta L2 a la fase 3 del sistema trifásico en
pruebas. El símbolo
acuerdo con la secuencia de fases detectada.
7. Conecte la punta L1 a la fase 2 y la punta L2 a la fase 3 del sistema trifásico en
pruebas. El símbolo (giro horario) y el símbolo (giro antihorario) se muestran de
acuerdo con la secuencia de fases detectada
8. Pulse la tecla
entornos oscuros
se enciende si la tensión entre las puntas excede los 50V,

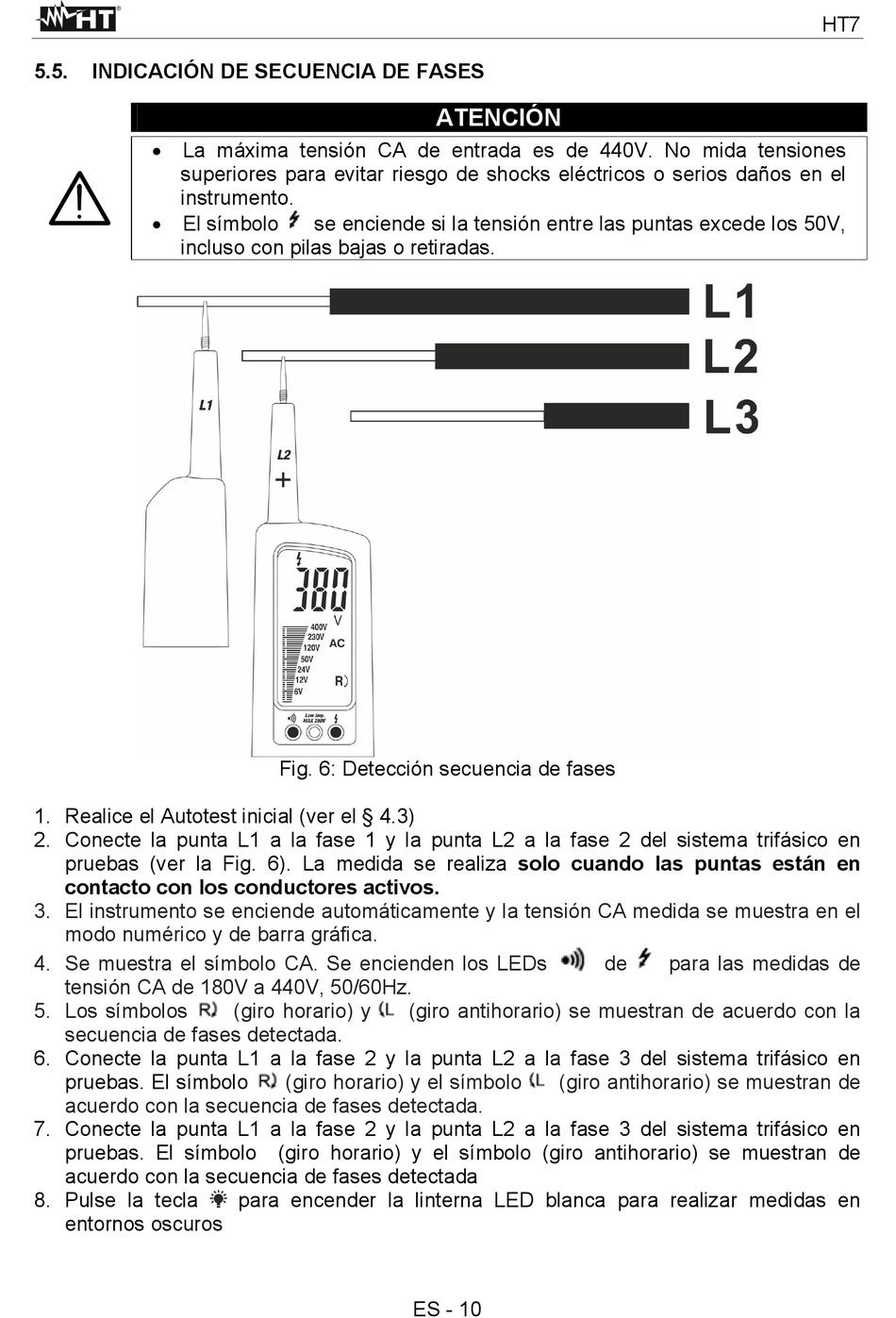

Fig. 6: Detección secuencia de fases
(giro horario) y
(giro horario) y el símbolo
para encender la linterna LED blanca para realizar medidas en
ATENCIÓN
(giro antihorario) se muestran de acuerdo con la
(giro antihorario) se muestran de
ES - 10
de para las medidas de
