4. NOMENCLATURA

4.1. DESCRIÇÃO DO INSTRUMENTO
4.2. DESCRIÇÃO DOS SÍMBOLOS NO DISPLAY
Os seguintes símbolos podem ser exibidos no display:
Símbolo
DC Medição de Tensão CC
AC Medição de Tensão CA
Polaridade negativa na medição de tensão CC
Este símbolo acende sempre que a tensão entre as ponteiras excede 50V
CA/CC, mesmo que as pilhas estejam fracas ou tenham sido removidas
Teste de continuidade
Sequência de fases no sentido horário
Sequência de fases no sentido anti-horário
Deteção de tensão necessária para efetuar as medições
Indicação de bateria fraca
4.3.

AUTOTESTE INICIAL

Antes de iniciar qualquer medição efetuar os seguintes controlos:
 Usar o instrumento com uma fonte de tensão conhecida.
 O símbolo "
mesmo com um nível de pilhas baixo ou com pilhas removidas.
 Curto-circuitar as ponteiras L1 e L2. O indicador luminoso acende, a campainha toca e
os LEDs do teste de continuidade acendem-se. Os LEDs para o teste de baixa
impedância e da tensão monofásica não acendem.

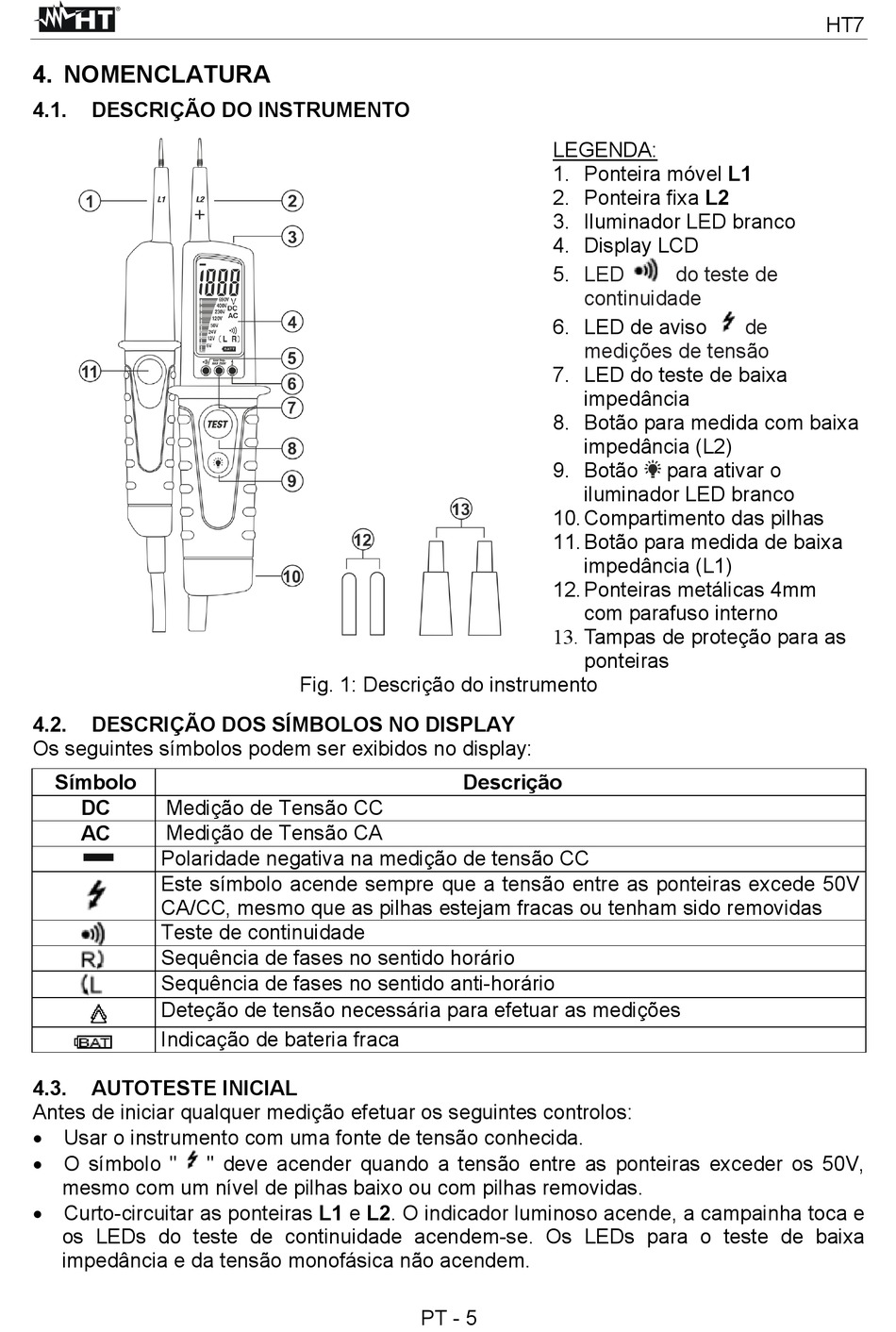

Fig. 1: Descrição do instrumento
" deve acender quando a tensão entre as ponteiras exceder os 50V,
LEGENDA:
1. Ponteira móvel L1
2. Ponteira fixa L2
3. Iluminador LED branco
4. Display LCD
5. LED
continuidade
6. LED de aviso
medições de tensão
7. LED do teste de baixa
impedância
8. Botão para medida com baixa
impedância (L2)
9. Botão
iluminador LED branco
10. Compartimento das pilhas
11. Botão para medida de baixa
impedância (L1)
12. Ponteiras metálicas 4mm
com parafuso interno
13. Tampas de proteção para as
ponteiras
Descrição
PT - 5
HT7
do teste de
de
para ativar o
