5.5.

SENSO CICLICO DELLE FASI

 La massima tensione AC in ingresso è 440V. Non misurare tensioni che
eccedano i limiti indicati in questo manuale. Il superamento di tali limiti
potrebbe causare shock elettrici all'utilizzatore e danni allo strumento
 Il simbolo
terminali > 50VAC anche con livello di batteria basso o con batterie
rimossa
1. Eseguire l'Autotest iniziale (vedere § 4.3)
2. Collegare i puntali L1 alla fase L1 il puntale L2 alla fase L2 del sistema trifase in prova
(vedere Fig.6). La misura è eseguita solo con contatto dei puntali sulla parte
metallica dei conduttori
3. Lo strumento si accende automaticamente e il valore della tensione AC è mostrato sia
a display sia sul bargraph
4. I LED e
50/60Hz
5. Il simbolo è mostrato ad indicare la corretta sequenza delle fasi. Il simbolo
mostrato ad indicare la incorretta sequenza delle fasi
6. Collegare i puntali L1 alla fase L2 il puntale L2 alla fase L3 del sistema trifase in prova.
Il simbolo è mostrato ad indicare la corretta sequenza delle fasi. Il simbolo
mostrato ad indicare la incorretta sequenza delle fasi
7. Collegare i puntali L1 alla fase L3 il puntale L2 alla fase L1 del sistema trifase in prova.
Il simbolo è mostrato ad indicare la corretta sequenza delle fasi. Il simbolo
mostrato ad indicare la incorretta sequenza delle fasi
8. Premere il tasto
di tensione pericolosa si accende in caso di tensione tra i

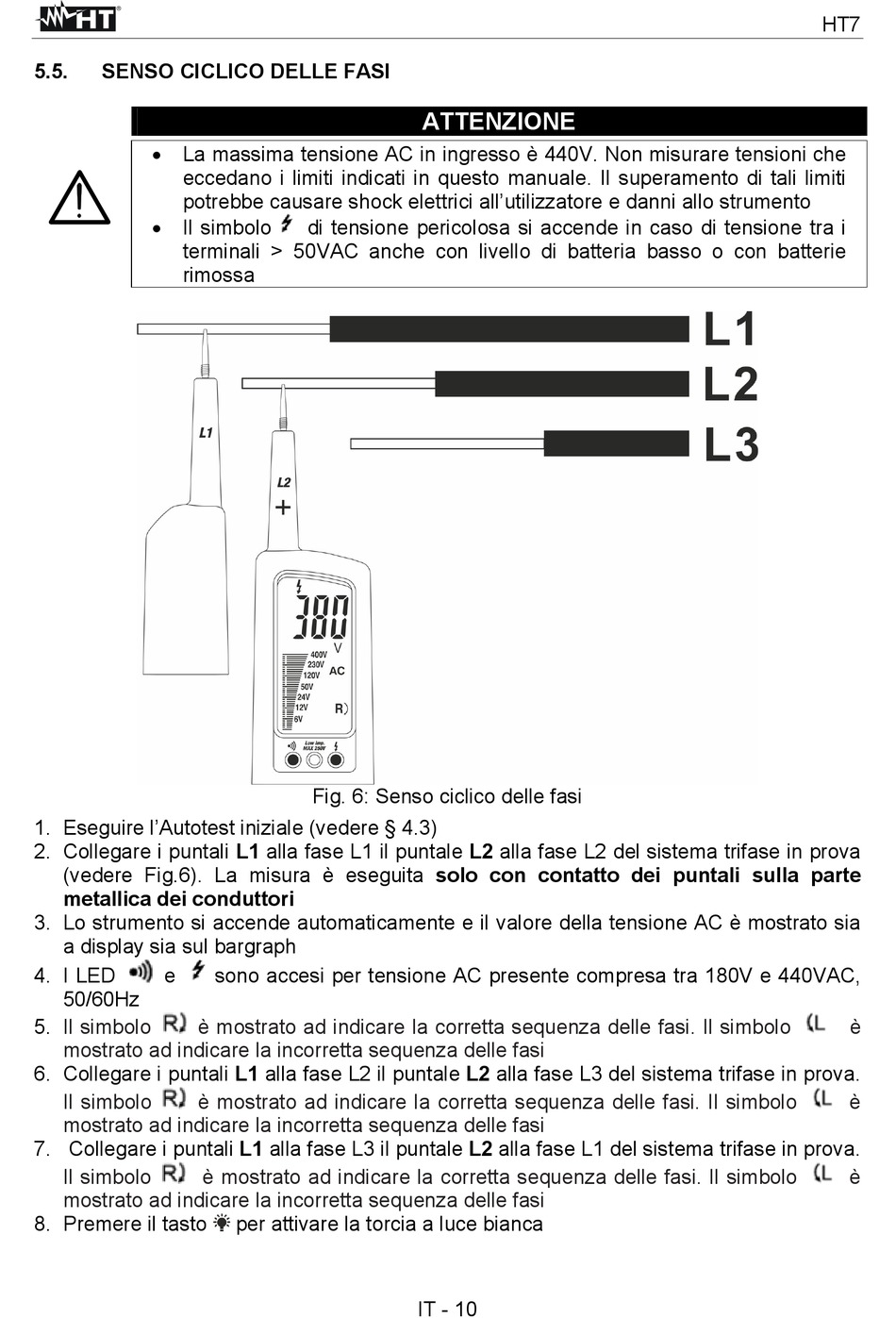

Fig. 6: Senso ciclico delle fasi
sono accesi per tensione AC presente compresa tra 180V e 440VAC,
per attivare la torcia a luce bianca
ATTENZIONE
IT - 10
HT7
è
è
è
