4. NOMENCLATURA

4.1. DESCRIPCIÓN DEL INSTRUMENTO
4.2. DESCRIPCIÓN DE LOS SÍMBOLOS EN PANTALLA
Los siguientes símbolos se muestran en el HT7:
Símbolo
Medida tensión CC
DC
Medida tensión CA
AC
Polaridad negativa en la medida te tensión CC
Este símbolo se enciende cuando la tensión entre las puntas excede los
50VCA/CC, incluso si las pilas están bajas o han sido retiradas
Prueba de continuidad
Secuencia de fases en sentido horario
Secuencia de fases en sentido antihorario
Detección de tensión necesaria para realizar medidas
Indicación pilas bajas
4.3.

AUTOTEST INICIAL

Antes de realizar cualquier medida realice las siguientes verificaciones:
 Utilice el instrumento sobre una fuente de tensión conocida.
 El símbolo "
retiradas.
 Cortocircuite las puntas L1 y L2. El visualizador se enciende, se emite un sonido
continuo y el LED de la prueba de continuidad se enciende. Los LEDs de la prueba
con baja impedancia y de la tensión de una fase no se encienden.

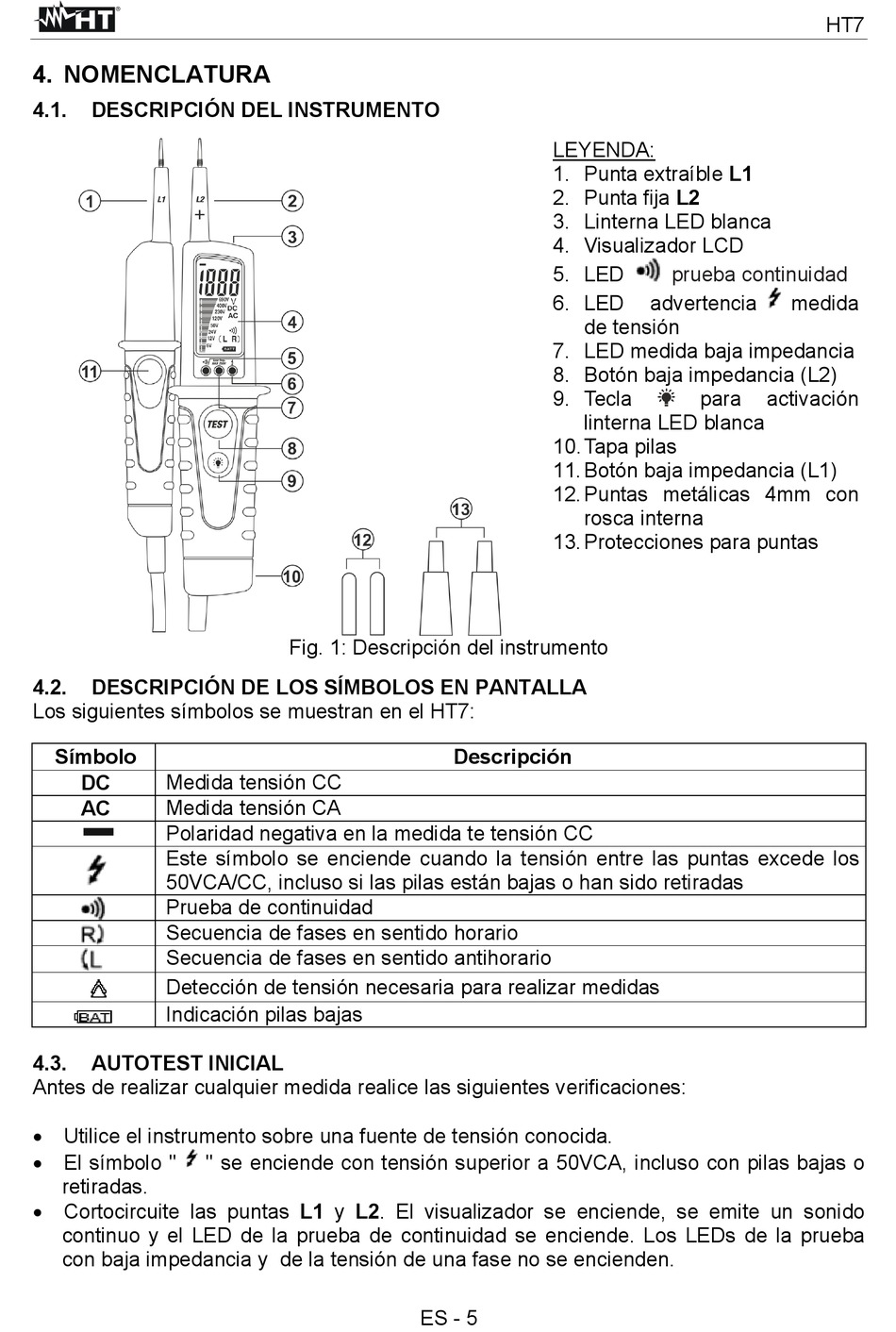

Fig. 1: Descripción del instrumento
" se enciende con tensión superior a 50VCA, incluso con pilas bajas o
LEYENDA:
1. Punta extraíble L1
2. Punta fija L2
3. Linterna LED blanca
4. Visualizador LCD
5. LED
6. LED
de tensión
7. LED medida baja impedancia
8. Botón baja impedancia (L2)
9. Tecla
linterna LED blanca
10. Tapa pilas
11. Botón baja impedancia (L1)
12. Puntas metálicas 4mm con
rosca interna
13. Protecciones para puntas
Descripción
ES - 5
prueba continuidad
advertencia medida
para activación
HT7
