5.5.

INDICATION DU SENS DE ROTATION DES PHASES

 L'entrée maximale pour la tension CA est de 440V. Ne mesurez pas de
tensions plus élevées pour éviter les risques d'électrocution ou de
graves dommages à l'instrument
 Le symbole est allumé chaque fois que la tension entre les sondes
dépasse 50VCA, même si les piles sont faibles ou si elles ont été
retirées.
1. Effectuez l'autotest préliminaire (voir § 4.3)
2. Connectez la sonde L1 à la phase 1 et la sonde L2 à la phase 2 du système triphasé
testé (voir Fig. 6). La mesure est effectuée uniquement lorsque les sondes sont en
contact avec des conducteurs sous tension
3. L'instrument s'allume automatiquement et la valeur de la tension alternative mesurée
est affichée en mode graphique et graphique à barres
4. Le LED et
alternative de 180V à 440V, 50/60Hz
5. Le symbole
est affiché pour indiquer la séquence incorrecte des phases
6. Connectez la sonde L1 à la phase 2 et la sonde L2 à la phase 3 du système triphasé
testé. Le symbole
symbole est affiché pour indiquer la séquence incorrecte des phases
7. Connectez la sonde L1 à la phase 3 et la sonde L2 à la phase 1 du système triphasé
testé. Le symbole
symbole est affiché pour indiquer la séquence incorrecte des phases
8. Appuyez sur la touche

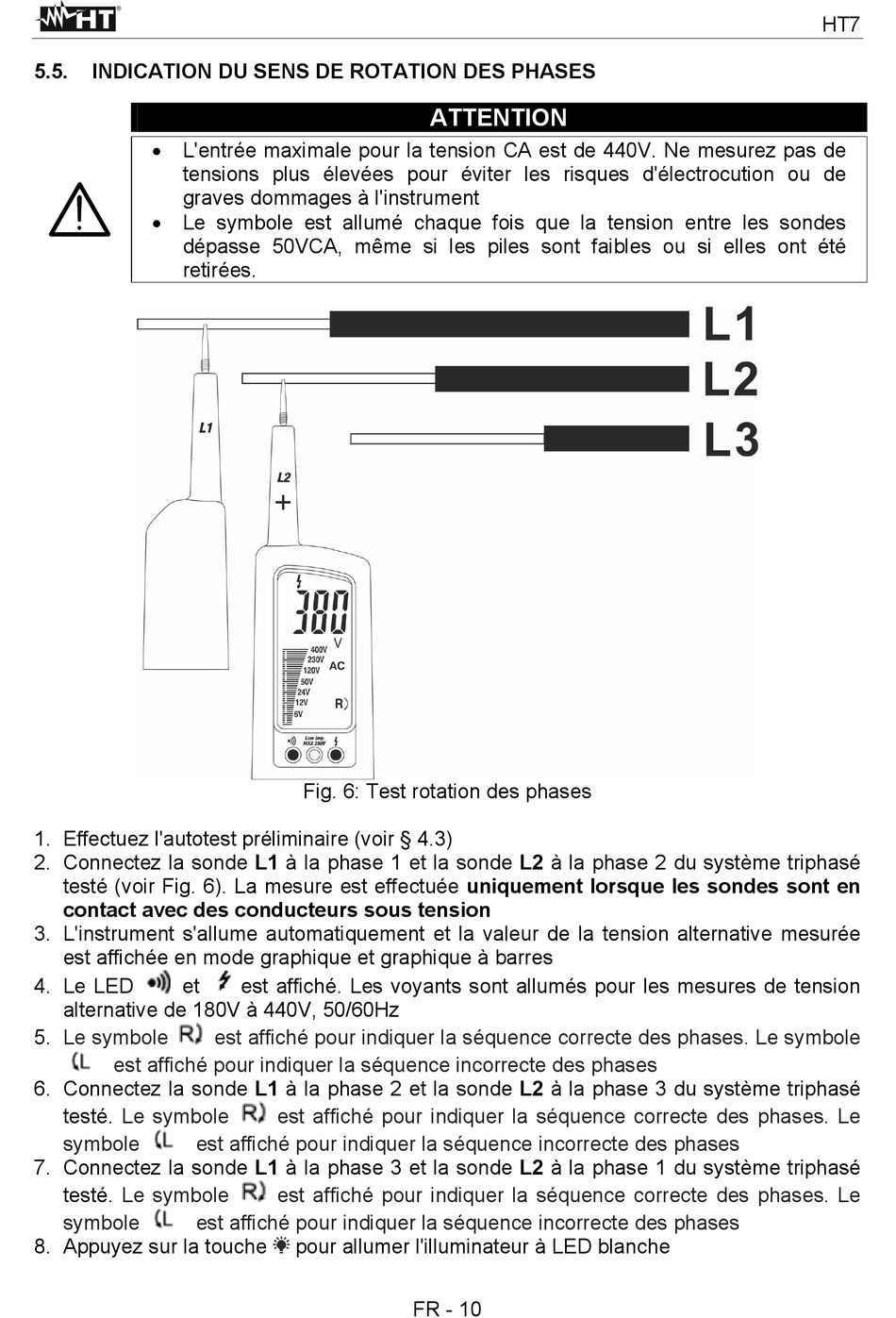

Fig. 6: Test rotation des phases
est affiché. Les voyants sont allumés pour les mesures de tension
est affiché pour indiquer la séquence correcte des phases. Le symbole
est affiché pour indiquer la séquence correcte des phases. Le
est affiché pour indiquer la séquence correcte des phases. Le
pour allumer l'illuminateur à LED blanche
ATTENTION
FR - 10
