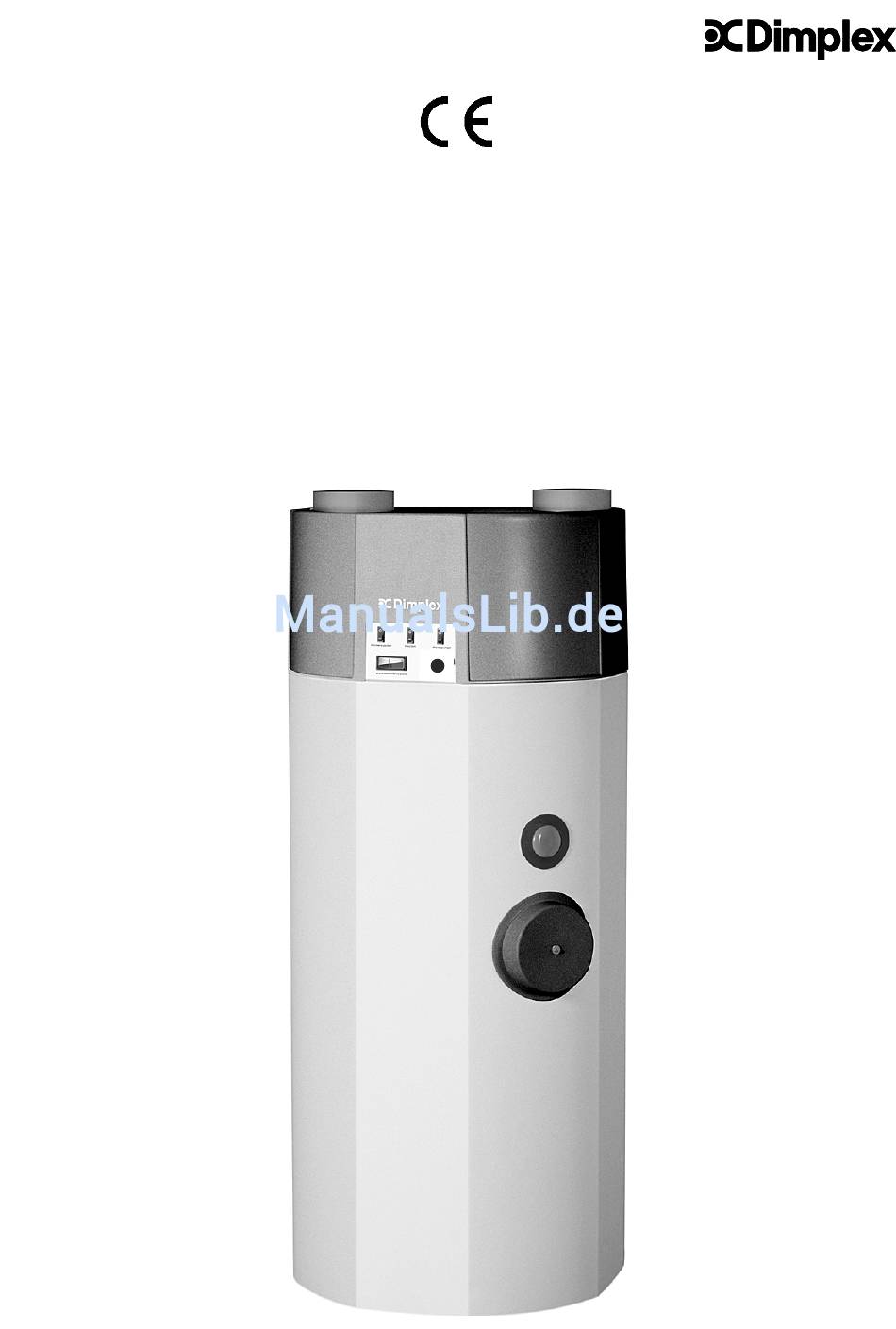

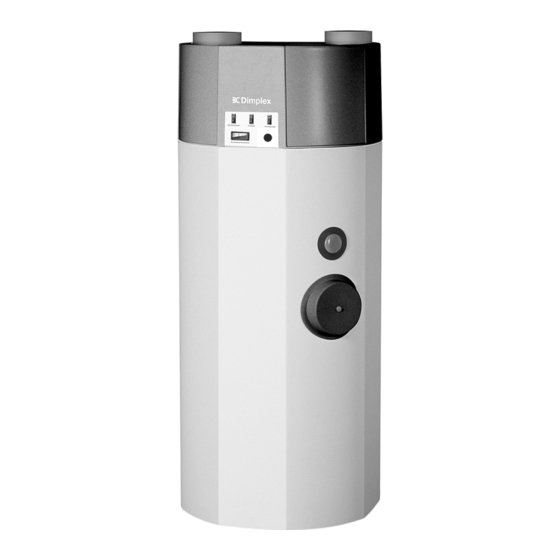

- Seite 1 Montage und Gebrauchsanweisung Warmwasser-Wärmepumpe mit Luftkanalanschluss und 3-stufig umschaltbarem Radialventilator LBW 300 / LBW300LW 451902.66.37 FD8408...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VORSCHRIFTEN / SICHERHEITSHINWEISE BESCHREIBUNG Kältemittelkreislauf Wasserkreislauf Sicherheits- und Regeleinrichtungen LAGERUNG / TRANSPORT Allgemeine Bedingungen AUFSTELLUNG Aufstellungsort Aufstellung MONTAGE Anschluss der Wasserleitungen Anschluss der Kondensatleitung Elektrischer Anschluss INBETRIEBNAHME Warmasserkreislauf Bedienung der WWP WARTUNG / INSTANDHALTUNG Wasserkreislauf / Kondensatablauf Luftkreisversorgung Korrosionsschutzanode STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME... -
Seite 3: Vorschriften / Sicherheitshinweise
Vorschriften / Sicherheitshinweise Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! Ø Ø Ø Ø Die Warmwasser-Wärmepumpe (WWP) dient ausschließlich zur Erwärmung von Brauch- bzw. Trinkwasser angegebenen Temperatureinsatzgrenzen! Erwärmung anderer Flüssigkeiten ist nicht zulässig. Die technischen Regeln für die Trinkwasserinstallation (DIN 1988) sind zu beachten. -
Seite 4: Beschreibung
Beschreibung Die WWP ist ein anschlussfertiges Heizgerät und besteht im wesentlichen aus dem Brauchwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den automatischen Betrieb erforderlichen Steuer-, Regel- und Überwachungseinrichtungen. Über eine drahtgebundene Fernbedienung kann die gewünschte Lüfterstufe (3-stufig) gewählt werden. Die Geräteausführung mit innenliegenden Rohr-Wärmetauscher ist für den Anschluss an einen zusätzlichen Wärmeerzeugers, wie z.B. -
Seite 5: Wasserkreislauf
Wasserkreislauf Die Wasserkreisläufe der WWP sind vom Typ (mit oder ohne inneren Wärmetauscher) abhängig. Sie sind bauseits zu installieren. Die Wasseranschlüsse (Bild 1) befinden sich an der Geräterückseite. Ø Ø (Leitungseinführungen 1660 für Anschluß zweiter 1620 Wärmeerzeuger) Warmwasserauslauf R1" Außengewinde 1226 Kondesatschlauch- ausführung... -
Seite 6: Sicherheits- Und Regeleinrichtungen
Sicherheits- und Regeleinrichtungen Die WWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet: 2.3.1 Hochdruckpressostat (HD) Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der Pressostat die Wärmepumpe ab. Die Wiedereinschaltung der Wärmepumpe erfolgt automatisch nach Druckabsenkung im Kältemittelkreislauf. 2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB) Trennwand... -
Seite 7: Lagerung / Transport
Lagerung und Transport Allgemeine Bedingungen Grundsätzlich ist die WWP verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Sowohl beim Transportieren als auch bei der Lagerung sind Umgebungstemperaturen von -20 bis +60 °C zulässig. 3.1.1 Transport mit Gabelstapler (oder Hubwagen) Für den Transport mit Gabelstaplern muss die WWP auf der Palette montiert bleiben. -
Seite 8: Aufstellung
Für den Anschluss der WWP an Abluftsysteme gelten folgende Hinweise: Standardisierte Abluftsysteme: Für die WWP werden standardisierte Abluft-Verteilsysteme mit dezentralen Außenluftventilen angeboten. Die Anbindung dieser Systeme am Gerät erfolgt über einen flexiblen, schall- und wärmegedämmten Luftkanal (DN 160). Dieser Luftkanal wird für die Abluft- und die Fortluft eingesetzt. Die Montageanweisung des jeweiligen Abluftsystemes ist zu beachten. -
Seite 9: Montage
Montage Anschluss der Wasserleitungen Die Leitungsnennweiten für die bauseitige Sanitärinstallation sind unter Berücksichtigung des verfügbaren Wasserdruckes und der zu erwartenden Druckverluste im Rohrleitungssystem festzulegen. Die wasserseitige Installation ist nach DIN 1988 auszuführen (siehe Anhang – u.a. ist bei unzulässig hohem Wasserleitungsdruck ein Druckminderventil vorzusehen !) Die Wasserleitungen können in fester oder flexibler Bauart ausgeführt werden. -
Seite 10: Inbetriebnahme
Inbetriebnahme Warmwasserkreislauf ➨ ➨ ➨ ➨ Achtung! Die WWP darf nur im mit Wasser befüllten Zustand betrieben werden! 6.1.1 Anforderungen an den Warmwasserkreislauf Verbraucherseitig können folgende Materialien im Warmwasserkreislauf eingebaut sein: · Kupfer · Edelstahl · Messing · Kunststoff Abhängig von den eingesetzten Materialien des Warmwasserkreislaufes (kundenseitige Installation), können Materialunverträglichkeiten zu Korrosionsschäden führen. -
Seite 11: Fernbedienung
in Schalterstellung I wird das in Schalterstellung I ist der Heizstab Schalterstellung O àWärmepumpe ☼ ☼ ☼ ☼ Zuschalten eines zweiten permanent eingeschaltet, in Stellung ist AUS , in Schalterstellung Wärmeerzeugers ermöglicht ist der Heizstab im Automatikbetrieb ist die Wärmepumpe in Betrieb Schalter „... -
Seite 12: Schalter 'Wärmepumpe'
Lüftungsbetrieb Befindet sich der Schalter `Wärmepumpe` an der WWP in Stellung aus “ ❍ ❍ ❍ ❍ “ (Aus), kann über die Fernbedienung ,sofern sich Schiebeschalter `1` in Stellung “ I “ befindet, die WWP nur mit der Lüftungsfunktion betrieben werden. -
Seite 13: Wartung / Instandhaltung
Wartung / Instandhaltung ACHTUNG! Vor dem Öffnung der WWP ist diese spannungsfrei zu schalten, auf nachlaufenden Ventilator ist zu achten! Allgemeines Die Warmwasserwärmepumpe ist nahezu wartungsfrei. Einmalig nach der Inbetriebnahme im Abstand von einigen Tagen ist eine Sichtkontrolle auf eventuelle Undichtigkeiten im Wassersystem oder Verstopfung des Kondensatablaufes durchzuführen. -
Seite 14: Korrosionsschutzanode
Korrosionsschutzanode Die im Warmwasserspeicher eingebaute Korrossionsschutzanode ist regelmäßig mindestens alle zwei Jahre nach der Inbetriebnahme elektrisch zu überprüfen und, falls erforderlich, zu erneuern. Die elektrische Überprüfung erfolgt mittels geeignetem Strommeßgerät, ohne das Wasser im Speicher abzulassen. Vorgehensweise: Œ PE-Leitung von Steckzunge der Schutzanode abziehen. ... -
Seite 15: Störungen / Fehlersuche
8. Störungen / Fehlersuche ( für den Nutzer ) Achtung! Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von fachkundigen Personen ausgeführt werden! Unfallverhütungsvorschriften sind zu beachten! Die Wärmepumpe läuft nicht! Bitte überprüfen Sie ob ð ð ð ð der Stecker eingesteckt ist ð... -
Seite 16: Kältemittelkreislauf Mit Legende
11.1 Kältemittelkreislauf mit Legende TI-CO-L -CO-H -C I -L PA-CO-H TI-CO-H -CO-H -C I -L freie Tauchhülse Verdichter Regelelektronik Verdampfer Pressostat HD Schutztemperaturbegrenzer Ventilator Verflüssiger Temperaturregler Heizstab Rückschlagventil Warmwasserspeicher Temperaturanzeige Isolierung Wärmetauscher Filtertrockner (nicht alleTypen) Heizstab Expansionsventil Korrosionsschutzanode Lufttemperaturthermostat... -
Seite 17: Hydraulisches Einbindungsschema
11.2 Hydraulisches Einbindungsschema Warmwasser Zirkulation (wenn erforderlich) Heizwasservorlauf Heizwasserrücklauf Kaltwasseranschluß nach DIN 1988 Absperrventil Entleerungsventil Druckminderventil Membran-Sicherheitsventil Prüfventil (oberhalb der Speicherkante montieren) Rückflussverhinderer Zirkulationspumpe Manometeranschlussstutzen Abfluss bei WWP ohne inneren Wärmetauscher entfallen die Anschlüsse für den zweiten Wärmeerzeuger d.h. kein Heizwasservorlauf und kein Heizwasserrücklauf) -
Seite 18: Einbindungsschema Wärmetauscher (Bsp. Thermische Solaranlage)
11.3 Einbindungsschema Wärmetauscher an thermische Solaranlage Wärmetauscher Vorlauf Wärmetauscher Rücklauf... -
Seite 19: Stromlaufplan
11.4 Stromlaufplan LBW300 / LBW300LW... -
Seite 20: Technische Daten
11.5 Technische Daten Warmwasser-Wärmepumpe LBW 300 LBW 300LW Bauart ohne zusätzlichen mit zusätzlichem Rohrwärmetauscher Rohrwärmetauscher Speicher-Nennvolumen Speicherwerkstoff (emaliert nach DIN 4753) Stahl emaliert Stahl emaliert Speicher-Nenndruck (bar) Abmessungen Höhe x Durchmesser (cm) 169,5 x 70 169,5 x 70 (max) Gewicht (unbefüllt) (kg) ca. - Seite 21 Im Kundendienstfalle wird der autorisierte Systemtechnik-Kundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Tel.-Nr.
- Seite 24 Technische Änderungen vorbehalten...
