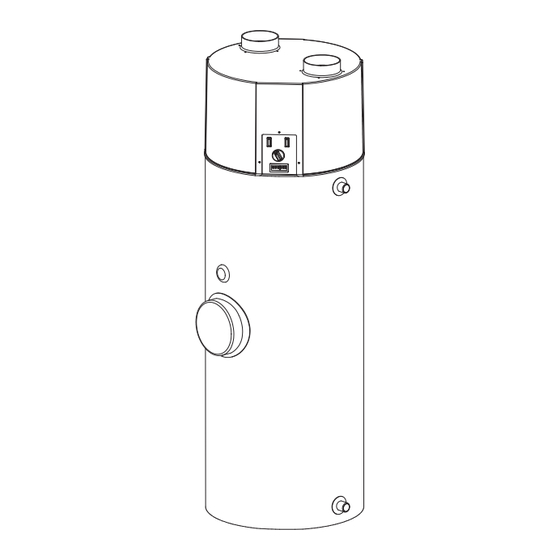

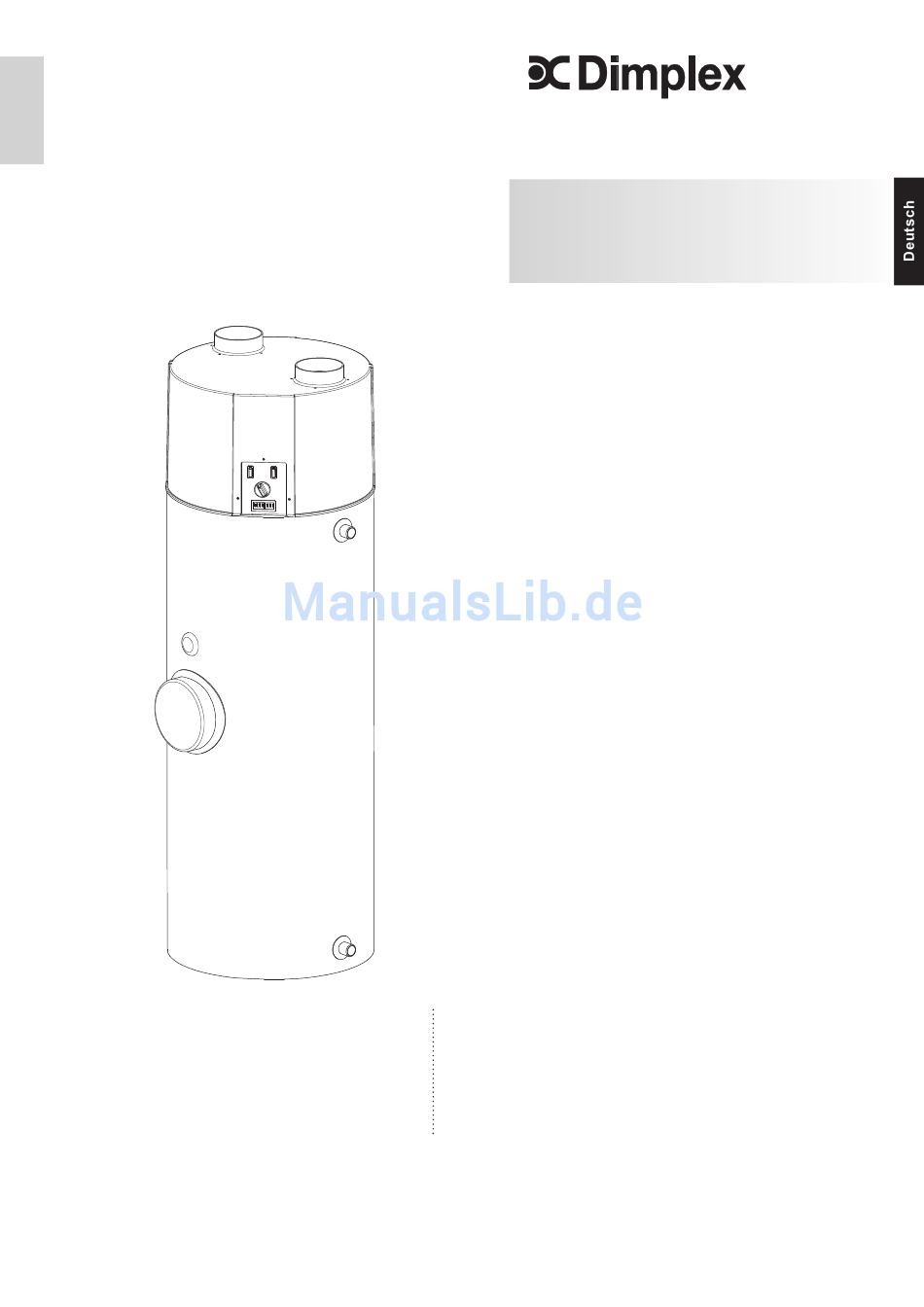

- Seite 1 LWP 200 Montage- und Gebrauchsanweisung Lüftungsgerät mit Warmwasser-Wärmepumpe Bestell-Nr.: 451903.66.14 FD 9111...
-
Seite 3: Inhaltsverzeichnis
LWP 200 Inhaltsverzeichnis Bitte sofort lesen ........................DE-1 1.1 Wichtige Hinweise ..........................DE-1 1.2 Bestimmungsgemäßer Gebrauch......................DE-1 1.3 Vorschriften / Sicherheitshinweise....................... DE-1 Beschreibung ..........................DE-2 2.1 Allgemein ............................. DE-2 2.2 Kältemittelkreislauf (Funktionsprinzip der Wärmepumpe) ..............DE-2 2.3 Sicherheits- und Regeleinrichtungen....................DE-2 Lagerung und Transport...................... -
Seite 4: Bitte Sofort Lesen
LWP 200 Bitte sofort lesen Die Aufstellung des Gerätes darf nicht erfolgen: - im Freien - in frostgefährdeten Räumen 1.1 Wichtige Hinweise - in Räumen, die durch Gase, Dämpfe oder Staub explosionsgefährdet sind ACHTUNG! Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann ... -
Seite 5: Beschreibung
LWP 200 Beschreibung 2.2 Kältemittelkreislauf (Funktionsprinzip der 2.1 Allgemein Wärmepumpe) Die Warmwasser-Wärmepumpe ist ein anschlussfertiges Heiz- Der Kältemittelkreislauf ist ein geschlossenes System in dem gerät und besteht im Wesentlichen aus dem Warmwasserspei- das Kältemittel R134a als Energieträger fungiert. Im Lamellen- cher, den Komponenten des Kältemittel-, Luft- und Wasserkreis-... -
Seite 6: Lagerung Und Transport
LWP 200 Lagerung und Transport Temperaturregler für Heizstab (TR) Der Temperaturregler für den Heizstab regelt die Warmwasser- temperatur bei Heizstabbetrieb. Die Maximaltemperatur dieses 3.1 Allgemein Regler ist werkseitig auf 65 °C eingestellt (der Regler ist gemein- sam mit dem STB in einem Gehäuse untergebracht). Eine Ände- Grundsätzlich ist die Warmwasser-Wärmepumpe verpackt und... -
Seite 7: Aufstellung
LWP 200 Aufstellung 4.1 Aufstellungsort Für die Wahl des Gerätestandortes gilt: Die Warmwasser-Wärmepumpe muss in einem frostfreien und trockenen Raum aufgestellt werden, weiterhin sollte für einen effektiven Wärmepumpenbetrieb die von der Warm- wasser-Wärmepumpe angesaugte Luft 15 °C nicht unter- schreiten. -
Seite 8: Montage
LWP 200 Montage Externe Heizstabansteuerung Optional ist es möglich den Heizstab, parallel zum Schalter „Heizstab“ am Bedienfeld der Warmwasser-Wärmepumpe, ex- 5.1 Anschluss der tern (z.B. Schaltuhr) zu aktivieren. Für diesen Anschluss muss ein potentialfreier Kontakt an der externen Schalteinrichtung vor- Wasserleitungen handen sein, außerdem muss eine Leitung (min. -
Seite 9: Bedienung
LWP 200 6.2 Bedienung (B) Bedienblende am Gerät Die Bedienung des Lüftungsgerätes mit Warmwasser-Wärme- pumpe erfolgt mittels eines wandmontierten Bedienschalters (A) zur EIN/AUS-Schaltung des Gerätes und zur Auswahl der ge- wünschten Ventilatorstufe sowie an der Bedienblende am Gerät (B) für die Einstellung der Funktionen zur Warmwasser-Berei- tung. -
Seite 10: Wartung / Instandhaltung
LWP 200 Wartung / 7.2 Luftkreisversorgung Instandhaltung Die Wartungsarbeiten beschränken sich auf das bedarfsabhän- gige bzw. turnusmäßige Reinigen des Verdampfers. ACHTUNG! ACHTUNG! Vor dem Öffnung der Warmwasser-Wärmepumpe ist diese spannungsfrei Verletzungsgefahr durch scharfkantige Lamellen. Lamellen dürfen nicht zu schalten, auf nachlaufenden Ventilator ist zu achten! deformiert oder beschädigt werden! -
Seite 11: Störungen / Fehlersuche (Für Den Nutzer)
LWP 200 Störungen / Fehlersuche Außerbetriebnahme (für den Nutzer) Auszuführende Tätigkeiten: Warmwasser-Wärmepumpe spannungsfrei schalten. ACHTUNG! Wasserkreislauf komplett absperren (Warmwasser-, Kalt- Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von fachkundigen wasser- und Zirkulationsleitung) und den Warmwasserspei- Personen ausgeführt werden! cher entleeren. -
Seite 12: Technische Daten
LWP 200 11 Technische Daten Geräteinformationen für Warmwasser-Wärmepumpen Typ- und Verkaufsbezeichnung LWP 200 Bauart ohne inneren Wärmetauscher Speicher-Nennvolumen Speicherwerkstoff Stahl emailliert nach DIN 4753 Speicher-Nenndruck Ausführung Abmessungen Höhe (max.) x Durchmesser (max.) 1700 x 550 Gewicht (unbefüllt) ca. 85 Elektroanschluss (steckerfertig – Zuleitungslänge ca. 2,7m) -
Seite 13: Garantieurkunde
Bei einer Haftung nach § 478 BGB wird die Haftung des Lieferers auf die Servicepauschalen des Liefe- rers als Höchstbetrag beschränkt. Glen Dimplex Deutschland GmbH Garantieurkunde Systemtechnik Eine Verlängerung der Garantie auf 36 Monate für Heizungs-Wärme- (Warmwasser-Wärmepumpen, Heizungs-Wärmepumpen, pumpe und zentrale Wohnungslüftungsgeräte ab Inbetriebnahme-... - Seite 14 D-11...
-
Seite 15: Anhang / Appendix / Annexes
LWP 200 Anhang / Appendix / Annexes Maßbild / Dimension Drawing / Schéma coté ................A-II Prozess-Schaltbild / Process circuit diagram / Schéma de câblage du processus....A-III 2.1 Legende / Legend / Légende......................... A-III Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma d’intégration hydraulique .................... -
Seite 16: Maßbild / Dimension Drawing / Schéma Coté
LWP 200 1 Maßbild / Dimension Drawing / Schéma coté A-II 451903.66.14 · FD 9111... -
Seite 17: Prozess-Schaltbild / Process Circuit Diagram / Schéma De Câblage Du Processus
LWP 200 2 Prozess-Schaltbild / Process circuit diagram / Schéma de câblage du processus 2.1 Legende / Legend / Légende Verdichter Compressor Compresseur Pressostat HD High-pressure switch Pressostat HP Verflüssiger Liquifier Condenseur Warmwasserspeicher Hot water cylinder Ballon d’eau chaude Heizstab... -
Seite 18: Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma D'intégration Hydraulique
LWP 200 3 Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma d’intégration hydraulique 3.1 Legende / Legend / Légende Absperrventil Shutoff valve Robinet d’arrêt Druckminderventil Pressure reducing valve Réducteur de pression Prüfventil Test valve Soupape de contrôle Rückflussverhinderer Return flow inhibitor... -
Seite 19: Stromlaufplan / Circuit Diagram / Schéma Électrique
LWP 200 4 Stromlaufplan / Circuit Diagram / Schéma électrique www.dimplex.de 451903.66.14 · FD 9111... -
Seite 20: Legende / Legend / Légende
LWP 200 4.1 Legende / Legend / Légende Brücke "Sperre Wärmepumpe" Bridge „Block heat pump“ Pont „Blocage pompe à chaleur“ Warmwasserthermostat Hot water thermostat Thermostat d'eau chaude sanitaire Lufttemperaturthermostat Air temperature thermostat Thermostat de température de l’air Temperaturregler E1 Temperature controller E1 Régulateur de température E1... -
Seite 21: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) - Seite 22 LWP 200 A-VIII 451903.66.14 · FD 9111...
- Seite 23 LWP 200 www.dimplex.de 451903.66.14 · FD 9111 A-IX...
- Seite 24 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
