in Schalterstellung I wird das
Zuschalten eines zweiten
Wärmeerzeugers ermöglicht
Schalter „Wärmetauscher"
Temperaturanzeige siehe oben

6.2.2 Fernbedienung

Die wandmontierte Fernbedienung (Bild 7) ermöglicht das Ein- und Ausschalten der WWP sowie die Auswahl
einer der drei Lüfterstufen (siehe Tabelle).
Schiebschalter Beschreibung
1
Warmwasserbereitung über Wärmepumpe
Auswahl der Lüfterstufe (Lüfterstufe
2
Die Fernbedienung wird
erleichterung empfielt es sich generell die Montage des
Gehäuses über einer Unterputzdose vorzunehmen (eine
Montageanweisung liegt der Fernbedienung bei).
Die Verbindung zwischen WWP und Fernbedienung erfolgt
bauseits mittels 6-poliger
Pkt.elektrischer Anschluß).
* Die Wärmepumpenfunktion kann an der Fernbedienung nur
dann Zu - bzw. Abgeschalten werden, wenn zuvor am Gerät
der Schalter „Wärmepumpe" betätigt wurde.
Hinweis: der Permanentbetrieb des Heizstabes kann nicht über
die Fernbedienung geschalten werden. (siehe Pkt. 5.3 externe
Heizstabansteuerung)
in Schalterstellung I ist der Heizstab
permanent eingeschaltet, in Stellung
ist der Heizstab im Automatikbetrieb
* Schalter „ Heizstab"
Aufputz installiert. Zur Anschluß-
Verbindungsleitung
Schalterstellung O àWärmepumpe
ist AUS , in Schalterstellung
ist die Wärmepumpe in Betrieb
*
und Lüfter Ein / Aus
= 95 m³/h, II = 185 m³/h, III = 300 m³/h
(siehe
11
Schalter „Wärmepumpe"

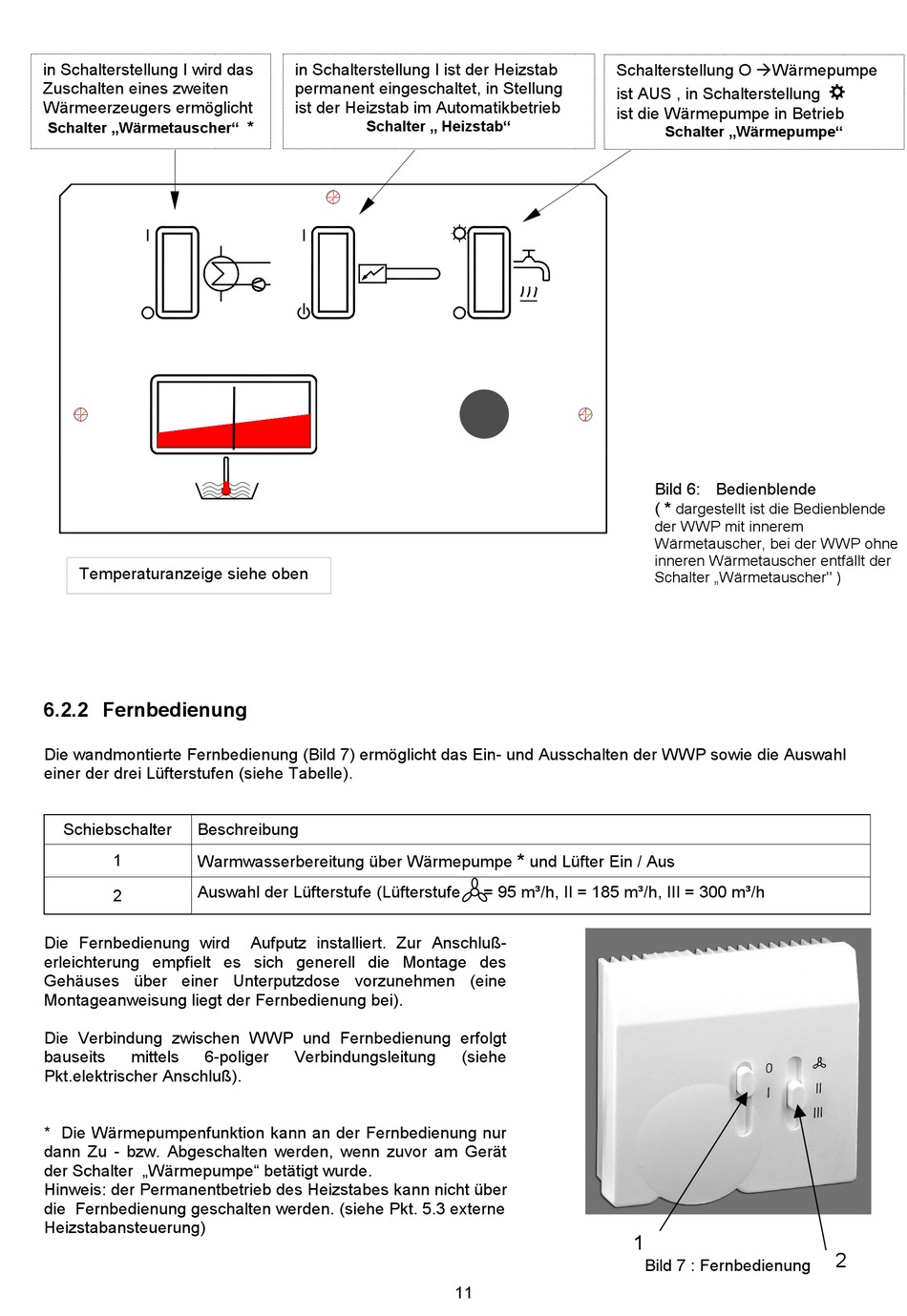

Bild 6: Bedienblende
( *
dargestellt ist die Bedienblende
der WWP mit innerem
Wärmetauscher, bei der WWP ohne
inneren Wärmetauscher entfällt der
Schalter „Wärmetauscher" )
1
Bild 7 : Fernbedienung
☼ ☼ ☼ ☼
2
