2.3

Sicherheits- und Regeleinrichtungen

Die WWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet:
2.3.1 Hochdruckpressostat (HD)
Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf.
Im Störfall schaltet der Pressostat die Wärmepumpe ab. Die Wiedereinschaltung der Wärmepumpe erfolgt
automatisch nach Druckabsenkung im Kältemittelkreislauf.
2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB)
Der STB schützt
unzulässiger Temperaturerhöhung.
Bei Überschreitung des eingestellten Schaltwertes (99 °C)
wird der Heizstab abgeschaltet.
Eine Wiedereinschaltung des Heizstabes ist erst möglich,
wenn die Warmwassertemperatur auf ≤ 90 °C abgesunken
ist und danach der Rückstellknopf (Bild 2) am STB
gedrückt wird (darf nur von fachkundigen Personen
erfolgen!).
2.3.3 Gerätesicherung
Für den internen Geräteschutz verfügt die WWP über eine separate Sicherung. Diese Feinsicherung (1,25 A
träge) befindet sich in einer „Schraubverschlußvorrichtung" (mittig auseinanderschraubbar), die sich auf der Seite
der internen Elektroanschlüsse (im Bereich neben der Klemmleiste X1) befindet.
Die WWP ist weiter mit folgenden Regel- und Steuerungseinrichtungen ausgerüstet:
2.3.4 Temperaturregler für Heizstab (TR)
Der Temperaturregler für den Heizstab regelt die Warmwassertemperatur bei Heizstabbetrieb. Die
Maximaltemperatur dieses Regler ist werkseitig auf 65 °C eingestellt (der Regler ist gemeinsam mit dem STB in
einem Gehäuse untergebracht). Eine Änderung der Temperatureinstellung ist mittels geeignetem Werkzeug
möglich (siehe Bild 2). Die Veränderung dieser Einstellung darf nur durch fachkundige Personen erfolgen!
Im Automatikbetrieb (Aktivierung über Lufttemperaturfühler siehe 2.3.6) wird das Wasser durch den Heizstab bis
zum eingestellten Wärmepumpen Festwert (ca. 58°C) erwärmt. Im manuell eingeschaltenen Heizstab
Permanentbetrieb wird das Brauchwasser bis zur eingestellten Maximaltemperatur des Heizstabreglers erwärmt.
(Der Heizstab kann, mit entsprechender Zusatzverdrahtung optional auch extern zuschaltbar ausgeführt werden -
siehe Pkt. „elektrischer Anschluß")
2.3.5 Temperaturregelelektronik-Wärmepumpe
Die Temperaturkontrolle im Warmwasserspeicher und die Steuerung für den Verdichterbetrieb übernimmt eine
Regelelektronik. Diese erfaßt durch einen Fühler die Wassertemperatur und hält den eingestellten Festwert
annähernd konstant.
2.3.6 Lufttemperaturfühler
Dieser elektronische Fühler erfaßt die Lufteintrittstemperatur der WWP (direkt vor dem Verdampfer). Sinkt diese
Lufttemperatur unter 14°C wird die Erwärmung des Wassers, automatisch von Wärmepumpenbetrieb auf
Heizstabbetrieb umgeschaltet.
die Warmwasserinstallation

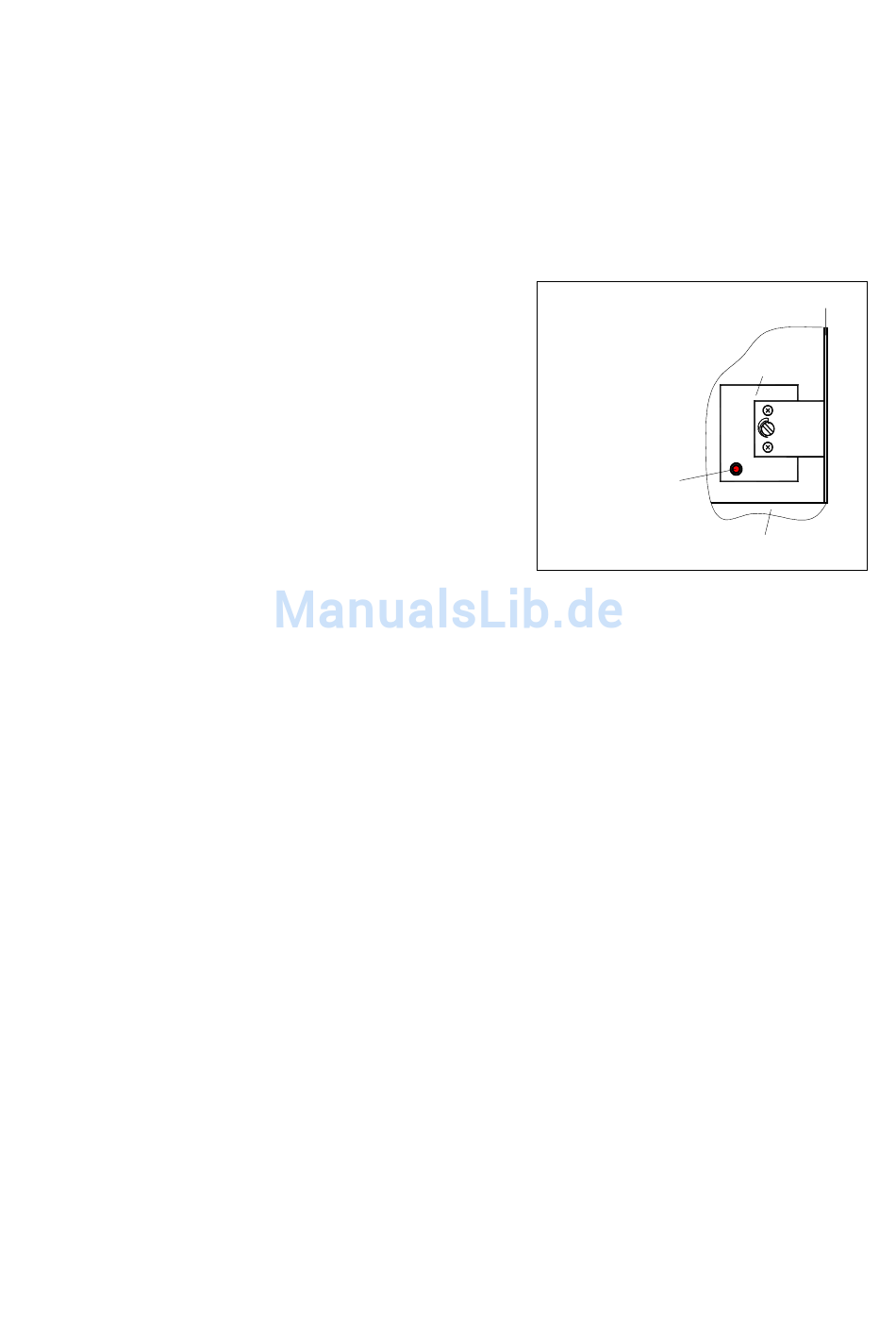

Bild 2: Rückstellung STB
vor
Rückstellknopf
6
Trennwand
STB
85°
B3
30°
F2
Bedienblende
