2.3

Sicherheits- und Regeleinrichtungen

Die WWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet:
2.3.1 Hochdruckpressostat (HD)
Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf.
Im Störfall schaltet der Pressostat die Wärmepumpe ab. Die Wiedereinschaltung der Wärmepumpe erfolgt auto-
matisch nach Druckabsenkung im Kältemittelkreislauf.
2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB)
Der STB schützt die Warmwasserinstallation vor unzuläs-
siger Temperaturerhöhung.
Bei Überschreitung des eingestellten Schaltwertes (99 °C)
wird der Heizstab abgeschaltet.
Eine Wiedereinschaltung des Heizstabes ist erst möglich,
wenn die Warmwassertemperatur auf ≤ 90 °C abgesunken
ist und danach der Rückstellknopf (Bild 2) am STB ge-
drückt wird (darf nur von fachkundigen Personen erfol-
gen!).
2.3.3 Gerätesicherung
Für den internen Geräteschutz verfügt die WWP über eine separate Sicherung. Diese Feinsicherung (1,25 A trä-
ge) befindet sich in einer „Schraubverschlußvorrichtung" (mittig auseinanderschraubbar), die sich auf der Seite der
internen Elektroanschlüsse (im Bereich zwischen STB und Klemmleisten) befindet.
Die WWP ist weiter mit folgenden Regel- und Steuerungseinrichtungen ausgerüstet:
2.3.4 Temperaturregler für Heizstab (TR)
Der Temperaturregler für den Heizstab regelt die Warmwassertemperatur bei Heizstabbetrieb. Die Maximaltempe-
ratur dieses Regler ist werkseitig auf 65 °C eingestellt (der Regler ist gemeinsam mit dem STB in einem Gehäuse
untergebracht). Eine Änderung der Temperatureinstellung ist mittels geeignetem Werkzeug möglich (siehe Bild 2).
Die Veränderung dieser Einstellung darf nur durch fachkundige Personen erfolgen!
Im Automatikbetrieb (Aktivierung über Lufttemperaturthermostat siehe 2.3.6) wird das Wasser durch den Heizstab
bis zum eingestellten Sollwert (am Temperaturregler-Wärmepumpe) erwärmt, im manuell eingeschaltenen Per-
manentbetrieb wird das Brauchwasser bis zur eingestellten Maximaltemperatur des Heizstabreglers erwärmt. Der
Heizstab kann optional auch extern zugeschalten werden (siehe Pkt. „elektrischer Anschluß"), das Wasser wird
mit dieser Schaltung wieder bis zur eingestellten Maximaltemperatur des Heizstabreglers erwärmt.
2.3.5 Temperaturregler-Wärmepumpe
Die Temperaturkontrolle im Warmwasserspeicher und die Regelung für den Verdichterbetrieb übernimmt der
Temperaturregler. Dieser erfaßt durch einen Fühler die Wassertemperatur und regelt diese in Abhängigkeit vom
eingestellten Sollwert. Die Einstellung des gewünschten Temperaturniveaus (Sollwert) erfolgt über den Drehknopf
an der Bedienblende.
2.3.6 Lufttemperaturthermostat
Der Fühler dieses Thermostaten erfaßt die Lufteintrittstemperatur der WWP (direkt vor dem Verdampfer). Bei
einer Unterschreitung des fest eingestellten Schaltwertes (8 ±1,5°C , Rückschaltwert 3K) wird die Warmwasserbe-
reitung automatisch von Wärmepumpenbetrieb auf Heizstabbetrieb umgeschaltet.

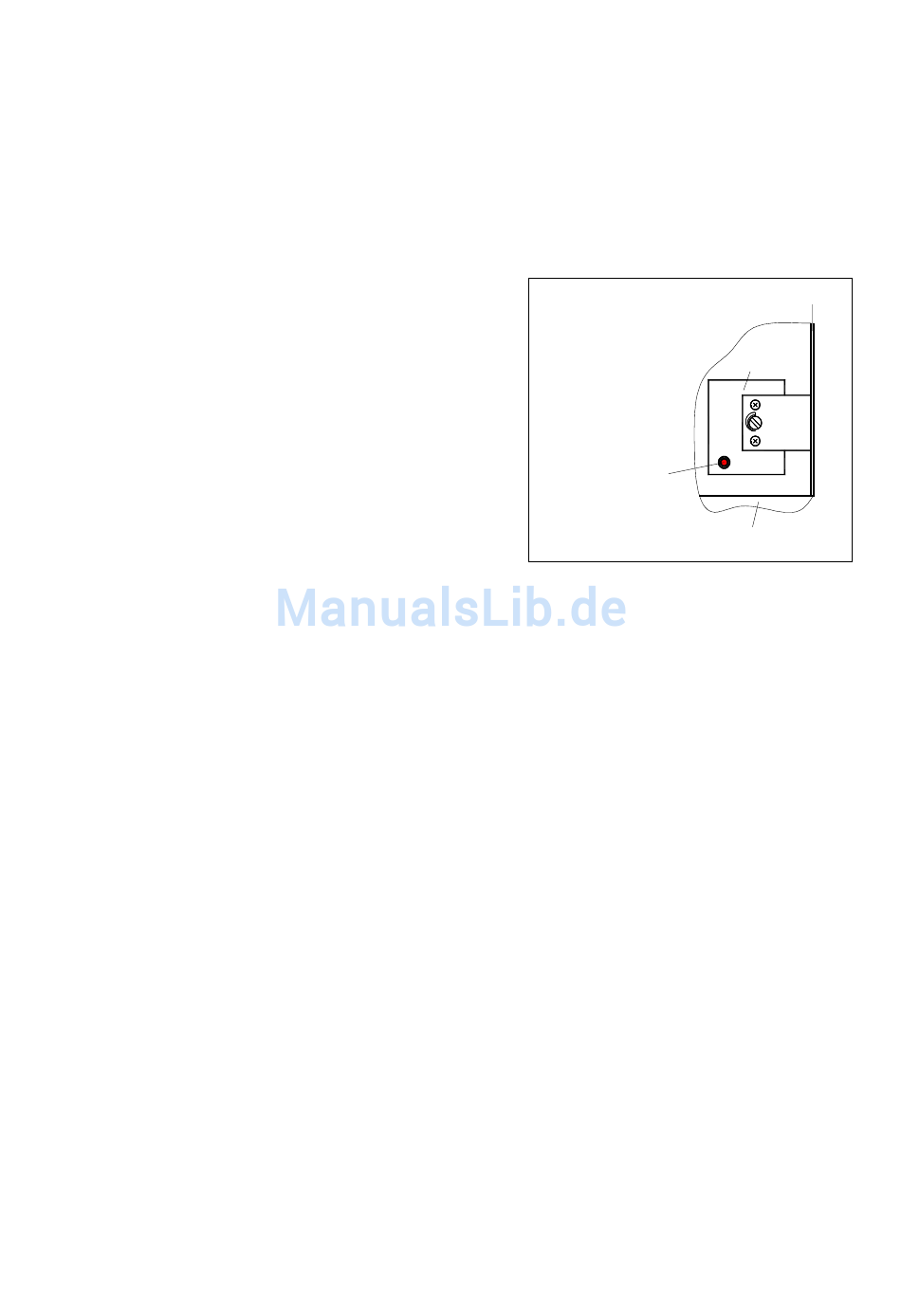

Bild 2: Rückstellung STB
