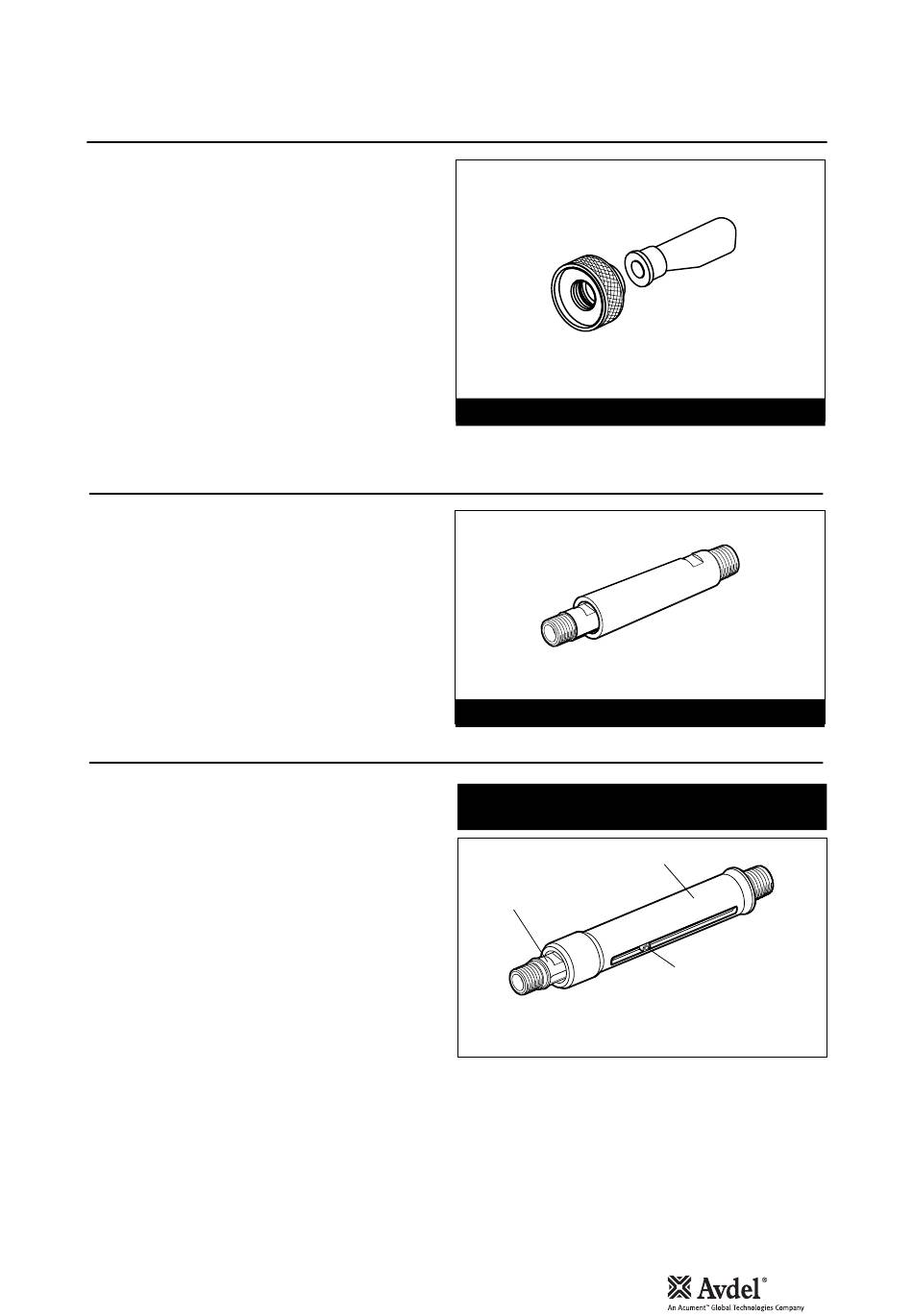

A c c e s s o r i
G r u p p o D e f l e t t o r e
Il deflettore può facilitare l'utilizzo dell'attrezzo in situazioni di accesso
difficoltoso. È facile da montare e costituisce un'alternativa al gruppo
raccogligambi standard di dotazione. Per sostituire il gruppo
raccogligambi con il gruppo deflettore procedere nel modo seguente:
•
Svitare il dado di fermo 26 inserendo un'asta di 3 millimetri di
diametro in uno dei fori.
•
Togliere il dado di fermo 26 e il gruppo raccogligambi, costituito dai
particolari 18, 20, 21, 22, 23, 24, e 25.
•
Avvitare la ghiera adattatore alla ghiera deflettore 27.
•
Forzare la parte di testa del deflettore all'interno della scanalatura
della ghiera adattatore.
•
Ruotare il deflettore finché l'apertura non è rivolta in direzione
opposta all'operatore e alle altre persone che si trovino in vicinanza.
P ro l u n g a
La prolunga, montata tra l'attrezzo e la testata, permette di
raggiungere punti situati in scanalature profonde.
•
Per montare la prolunga togliere i componenti della testata.
•
Avvitare il cannotto interno della prolunga alla sede
divaricatore ganasce 1.
•
Avvitare il cannotto esterno della prolunga al gruppo testa 4.
•
Avvitare la testata alla prolunga.
A d a t t a t o r e p e r e s p u l s i o n e l a t e r a l e
Questo accessorio, montato tra l'attrezzo e la testata, ha la
funzione di far espellere i gambi dei rivetti dalla parte anteriore
dell'attrezzo e raggiunge punti situati in profondità.
Non può essere usato insieme alla testata girevole. Identificare il
codice corretto (sotto a destra) in relazione al diametro del
gambo dei rivetti.
Per facilitare ulteriormente l'utilizzo, si raccomanda di sostituire il
gruppo deflettore o l'adattatore per espulsione laterale con il
coperchio di sicurezza 71210-20201, usato anche con le testate
girevoli. Vedere istruzioni di montaggio a pagina 103 (in questo
caso il dado di bloccaggio non viene montato).
•
Per installare l'adattatore per espulsione laterale smontare la
testata.
•
Svitare la vite brugola dall'adattatore a espulsione laterale.
•
Avvitare la prolunga interna alla sede divaricatore ganasce 1.
•
Avvitare il cannotto esterno al gruppo testa 4.
•
Riavvitare la vite brugola, assicurandola con Loctite 222
"Screwlock" (fissaggio viti), codice 07900-00371.
•
Avvitare la testata all'adattatore per espulsione laterale.
I numeri in grassetto si riferiscono allo schema generale e all'elenco componenti riportati alle pagine da 112-115.
GHIERA ADATTATORE
71210-20101
GRUPPO DEFLETTORE: 71210-20100
CANNOTTO INTERNO
71210-20301
PROLUNGA: 71210-20300
Codice: 07490-04000
rivetti con gambo fino a 3,1 mm (1/8 pollici) Ø
CANNOTTO ESTERNO
PROLUNGA INTERNA
I t a l i a n o
DEFLETTORE
07340-00342
CANNOTTO ESTERNO
ESTERNO 71210-20302
VITE BRUGOLA (CHIAVE
A BRUGOLA DA
8-32 x 1 / " DI POLLICE)
