A c c e s s o i re s
Les procédures de montage et d'entretien sont presque identiques pour les deux types de tête. Les différences sont clairement indiquées.
AVANT de monter une tête pivotante, il est nécessaire d'adapter l'outil. Voir page précédente.
Débrancher l'alimentation pneumatique avant de monter ou de déposer une tête pivotante.
I n s t r u c t i o n s d e M o n t a g e
La procédure suivante convient aux deux types de tête pivotante de l'outil. Si l'on a commandé une tête pivotante complète au lieu de
composants séparés, partir de l'étape L.
Toutes les pièces mobiles doivent être lubrifiées. Sauf indication contraire, employer de la graisse au bisulfure de molybdène (voir page 46).

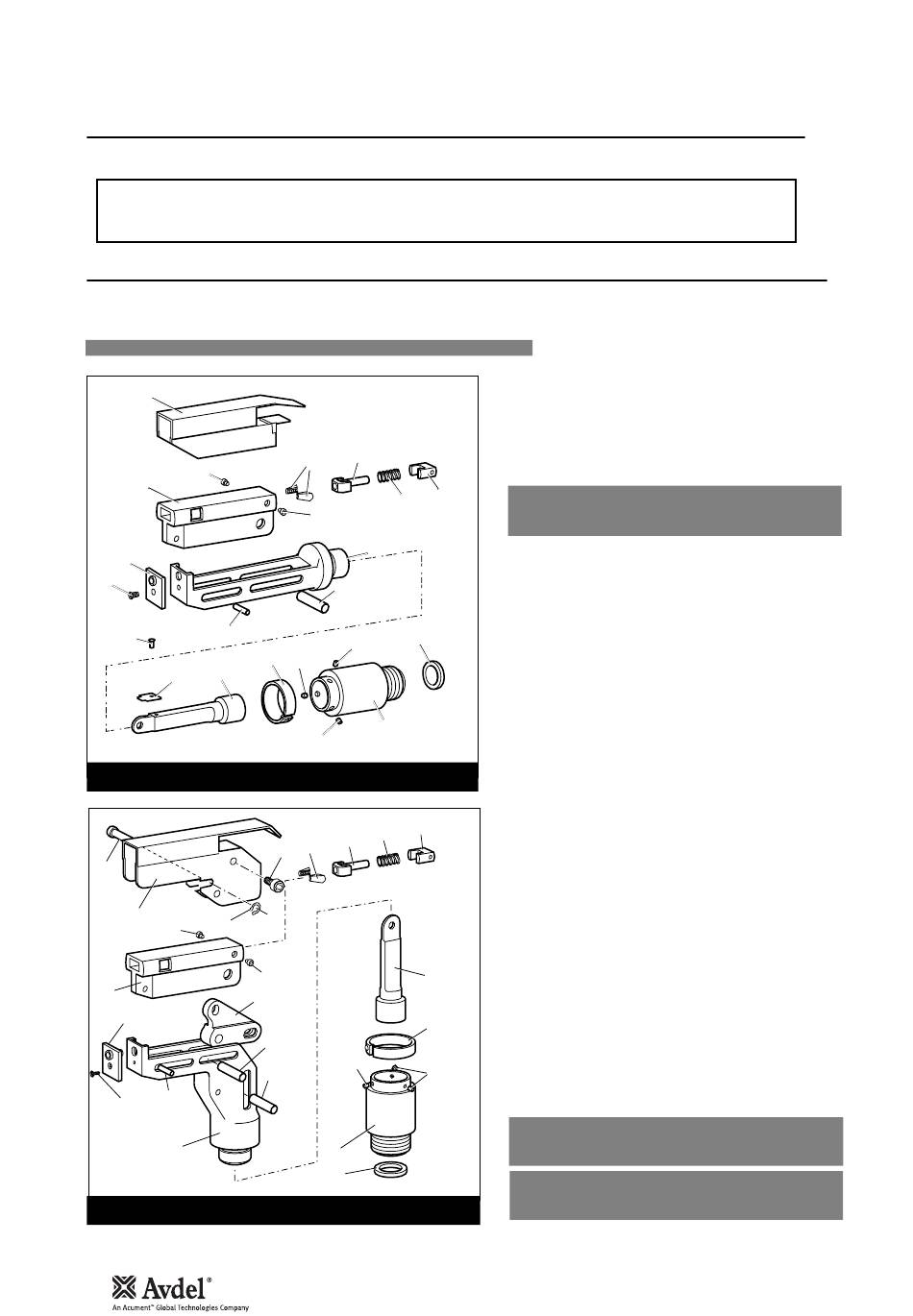

Les instructions sur fond grisé concernent seulement la tête pivotante à angle droit. Les numéros de repère en caractères gras renvoient
aux illustrations ci-dessous.
1
16
3
14
13
12
21
11
22
TETE DROITE
15
1
2
16
3
14
12
13
5
TETE A ANGLE DROIT
44
I M P O R T A N T
18
17
19
16
5
6
10
8
7
8
9
8
20
19
18
17
23
11
16
4
6
8
6
9
10
Les numéros de repère en caractères gras renvoient aux illustrations de cette page.
A Monter la bague de serrage 10 sur le carter guide 1.
B Avec la vis 13, enduite d'un produit de blocage pour filetages, fixer
le nez 14 sur le carter principal 5.
C Lubrifier légèrement les pièces 17, 18, 19, 20 et les introduire
dans le carter porte-mâchoires 3 de la façon indiquée. Fixer avec
les vis 16.
D Positionner le levier 4 sur le carter principal 5 et le maintenir en
20
place avec l'axe 15 passant par le trou du corps 5 (et non pas une
fente).
E Lubrifier les côtés du carter porte-mâchoires et l'introduire dans le
carter principal 5.
F Lubrifier les galets 8 et vErifier qu'ils tournent librement dans les
trous de l'adaptateur 9. Si nécessaire, aléser les trous.
G Positionner l'agrafe ressort 7 sur l'adaptateur 9 au-delà des trous
des galets, et tourner jusqu'à ce que le téton de positionnement soit
en face du trou correspondant de l'adaptateur 9 (le plus petit trou).
H Monter l'adaptateur 9 sur l'extrémité du carter principal 5, et faire
tomber les galets 8 en place. Pousser l'agrafe ressort 7 sur les
galets 8.
I Introduire le pivot 11 à travers l'adaptateur 9 dans le carter porte-
mâchoires 3 jusqu'à ce que le trou soit aligné avec la fente du
carter principal 5. Maintenir provisoirement en place avec l'axe 6.
J Introduire l'axe 12 à travers la fente avant du carter principal 5
dans le carter porte-mâchoires 3.
K Maintenir l'ensemble vertical pour empêcher les axes de tomber et
faire coulisser plusieurs fois l'ensemble carter porte-mâchoires
d'avant en arrière pour vérifier qu'il se déplace librement. Passer à
M.
L Déposer les vis 23 (x 4) et la protection 1. Sur une tête pivotante
droite, déposer également la vis 21 et la plate-forme 22.
M Chasser le ou les axes 6 et faire tomber le pivot 11. Visser le pivot
11 sur le carter guide de l'outil, en laissant le petit trou de vis vers
le haut sur les têtes pivotantes droites. Serrer sans forcer avec un
levier.
N Visser l'ensemble par-dessus le pivot 11 sur la poignée de l'outil.
Remettre en place les axes 6.
7
O Sur les têtes pivotantes droites, fixer la plate-forme 22 au sommet
du pivot avec la vis 21. Ebavurer l'arrière de la plate-forme 22 pour
qu'elle n'accroche pas la protection 1.
8
P Encliqueter la protection 1 sur l'ensemble, aligner les trous des vis
de la protection sur les trous taraudés de l'ensemble de corps.
Q Insérer l'axe 15 à travers les fentes de la protection et le trou du
corps. Installer le circlip 2 sur l'axe de manière à ce que le circlip se
cale dans la rainure prévue à cet effet.
R Enduire le filetage des vis 23 (x 4) de produit de blocage pour
filetages (frein-filet) et les visser dans l'ensemble de corps en calant
la protection sur l'ensemble de corps.
