Z u b e h ö r
A n l e i t u n g z u r D r e h k o p f w a r t u n g
Drehköpfe sind in wöchentlichen Intervallen zu warten.
•
Den kompletten Kopf entfernen, indem die
„Einbauanweisungen" in umgekehrter Reihenfolge
angewendet werden und Schritt „L" ausgelassen wird.
•
Ist Abdeckung 1 beschädigt, ist sie durch eine neue zu
ersetzen.
•
Alle verschlissenen oder beschädigten Teile sind zu
ersetzen.
•

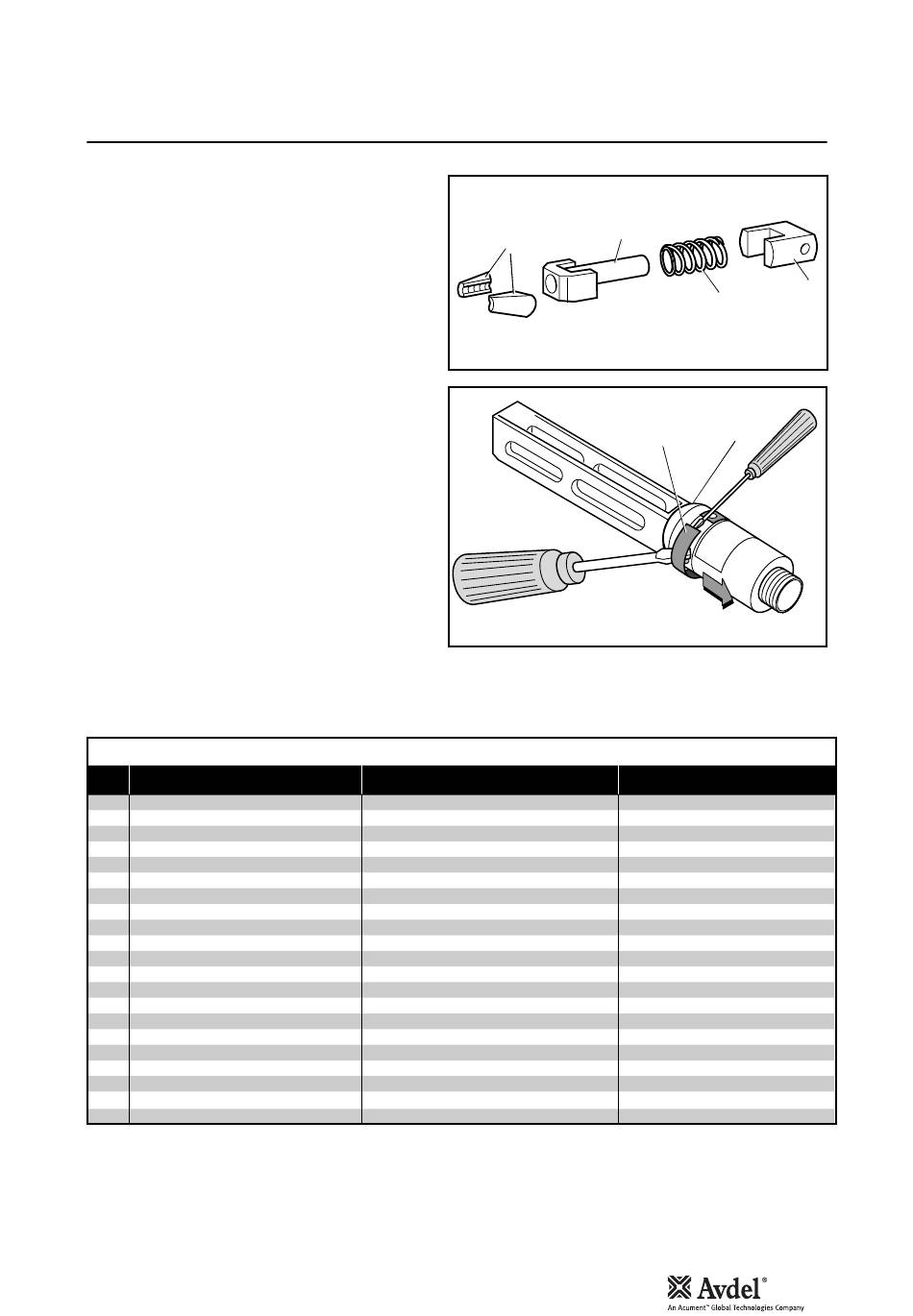

Den Positionen des Spannbackenhalters in der gegenüber-
liegenden oberen Abbildung ist wie folgt besondere
Beachtung zu schenken:
Auf Verschleiß der Spannbacken 17 prüfen.
Prüfen, dass das Spannbackenspreizerrohr 18 nicht
verformt ist.
Prüfen, dass die Feder 19 weder gebrochen noch verformt
ist.
Prüfen, dass die Federführung 20 nicht beschädigt ist.
•
Prüfen, dass die Haltefeder mit Stift 7 nicht verformt ist.
Beim Entfernen der Haltefeder mit Stift 7 zwei
Schraubendreher verwenden, wie in der
gegenüberliegenden unteren Abbildung gezeigt.
•
Auf übermäßigen Verschleiß der Schlitze im Gehäuse 5
prüfen.
•
Gemäß den Einbauanweisungen zusammenbauen.
Während verschiedenartige Mundstücke und Spannbacken für jeden Drehkopf verwendet werden, bleiben die anderen Bauteile für
jeden Kopftyp die gleichen (siehe nachstehende Tabelle). Für die Teilnummern von Mundstücken und Spannbacken siehe Seite 72 - 73.
POSITION
1 ABDECKUNG
2 SICHERUNGSRING
3 SPANNBACKENHALTER
4 UMLENKHEBEL
5 GEHÄUSE
6 LAGERSTIFT
7 HALTEFEDER MIT STIFT
8 FÜHRUNGSROLLE
9 ADAPTER
10 KLEMMRING
11 SPINDEL
12 LAGERBOLZEN
13 SCHRAUBE
15 LAGERSTIFT
16 SCHRAUBE
18 SPANNBACKENSPREIZER
19 FEDER
20 FEDERFÜHRUNG
21 SCHRAUBE
22 LEITBLECH
23 BEFESTIGUNGSSCHRAUBE (4 Stück)
Die fettgedruckten Positionsnummern beziehen sich auf die Abbildungen auf dieser Seite.
G L E I C H B L E I B E N D E B A U T E I L E
GERADER DREHKOPF
0 7 4 9 4 - 0 5 0 0 0
0 7 4 9 4 - 0 3 0 2 6
0 7 4 9 4 - 0 3 0 1 5
0 7 3 4 3 - 0 2 2 0 7
0 7 4 9 5 - 0 3 9 0 0
0 7 0 0 7 - 0 0 0 3 9
0 7 3 4 5 - 0 3 0 0 1
0 7 3 4 5 - 0 3 0 0 3
0 7 3 4 5 - 0 3 0 0 2
0 7 0 0 7 - 0 0 0 3 8
0 7 3 4 2 - 0 2 2 0 7
0 7 4 9 4 - 0 3 0 2 8
0 7 3 4 6 - 0 3 1 0 1
0 7 1 6 5 - 0 0 3 0 5
0 7 4 9 4 - 0 3 0 2 7
0 7 0 0 1 - 0 0 3 6 8
0 7 3 4 5 - 0 0 4 0 1
18
17
7
RECHTWINKLIGER DREHKOPF
-
-
-
-
D e u t s c h
20
19
5
0 7 4 9 5 - 0 3 0 0 3
0 7 0 0 4 - 0 0 1 0 5
0 7 4 9 4 - 0 3 0 2 6
0 7 4 9 5 - 0 3 0 0 4
0 7 4 9 5 - 0 3 0 0 2
0 7 3 4 3 - 0 2 2 0 7
0 7 4 9 5 - 0 3 9 0 0
0 7 0 0 7 - 0 0 0 3 9
0 7 3 4 5 - 0 3 0 0 1
0 7 3 4 5 - 0 3 0 0 3
0 7 3 4 5 - 0 3 0 0 2
0 7 0 0 7 - 0 0 0 3 8
0 7 3 4 2 - 0 2 2 0 7
0 7 3 4 6 - 0 3 1 0 2
0 7 4 9 4 - 0 3 0 2 8
0 7 3 4 6 - 0 3 1 0 1
0 7 1 6 5 - 0 0 3 0 5
0 7 4 9 4 - 0 3 0 2 7
–
–
0 7 2 1 0 - 0 0 8 0 4
