Z u b e h ö r

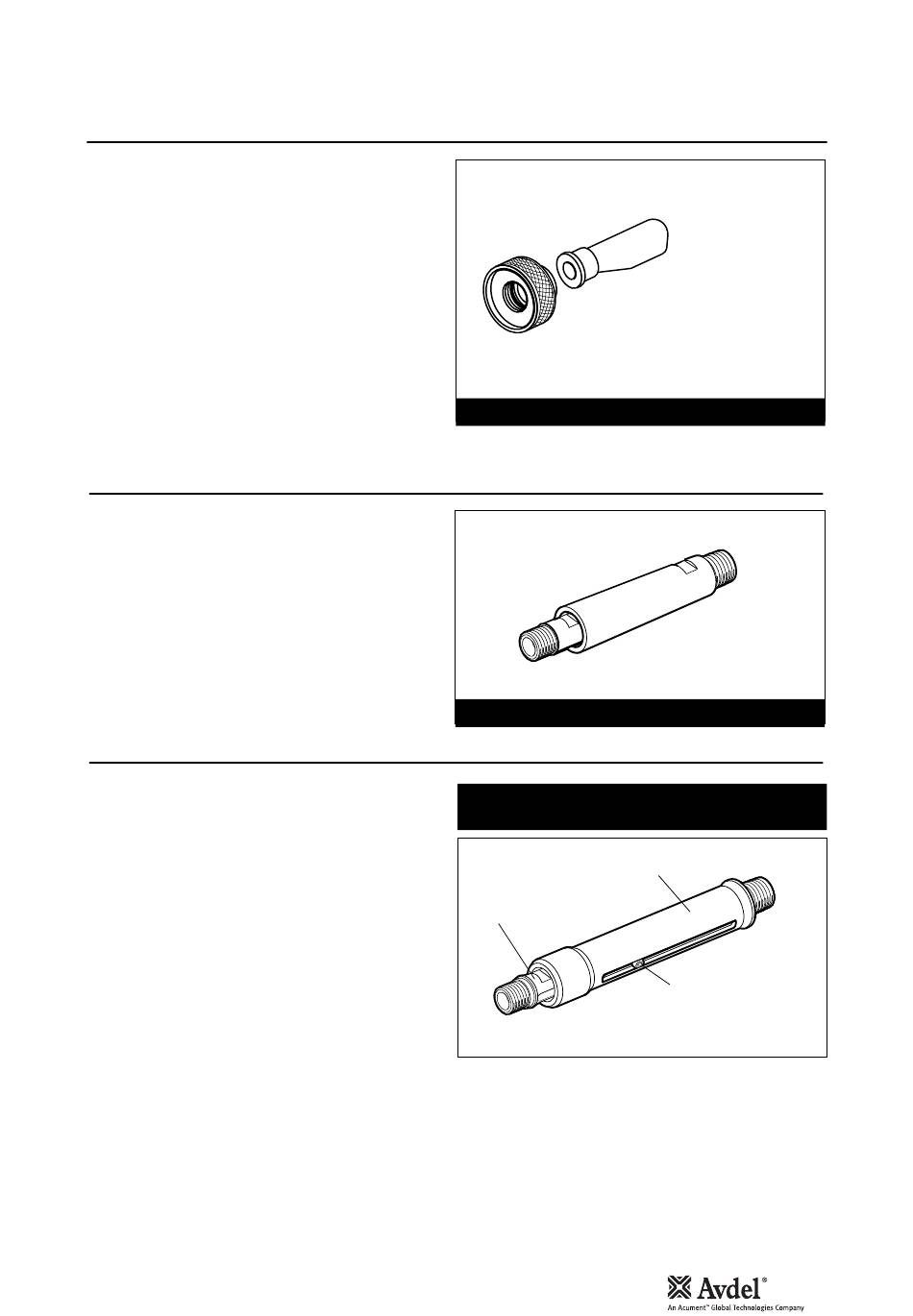

G r e i f t e i l a b w e i s e r
Der

Greifteilabweiser

ist
serienmäßigen Greifteil-Auffangbehälter und erlaubt Zugang zu
Bereichen mit beschränktem Raum. Das Gerät ist wie folgt leicht
einzubauen:
•
Durch Einstecken einer Kolbenstange mit 3 mm Durchmesser
in eines der Löcher die Kreuzlochmutter 26 abschrauben.
•
Die Kreuzlochmutter 26 und den Greifteil-Auffangbehälter
(Pos. 18, 20, 21, 22, 23, 24 und 25) entfernen.
•
Das Mundstückhinterteil auf die hintere Kappe 27 schrauben.
•
Das Nabenende des Greifteilabweisers in die Innennut des
Mundstückhinterteils drücken.
•
Den Greifteilabweiser drehen, bis die Öffnung vom Bediener
und anderen in der Nähe stehenden Personen wegweist.
Ve r l ä n g e r u n g
Die Verlängerung, die zwischen dem Gerät und dem Mundstück
vorgesehen ist, erlaubt Zugang zu den tiefen Kanälen.
•
Um die Verlängerung anzubringen, alle Teile der Ausrüstung
entfernen.
•
Die innere Verlängerung in die Führungsbuchse 1 schrauben.
•
Die äußere Verlängerung in den Kopf 4 schrauben.
•
Die Ausrüstung an der Verlängerung anbringen.
A u s w e r f e r
Der zwischen dem Gerät und der kompletten Ausrüstung
montierte Auswerfer sorgt für das Auswerfen der Dorne des
Niets vorne aus dem Gerät und greift in tiefe Kanäle ein.
Er kann nicht zusammen mit dem Drehkopf verwendet werden.
Die korrekte Artikelnummer (rechts unten) entsprechend dem
Dorndurchmesser des Niets wählen.
Für bessere Bedienerfreundlichkeit wird empfohlen, dass der
Greifteil-Auffangbehälter oder
Schutzkappe (Artikelnummer 71210-20201), wie auf den
Drehköpfen verwendet, ersetzt wird. Siehe Seite 73 für
Einbauanweisungen; jedoch
Haltemutter in diesem Fall vorhanden ist.
•
Für den Einbau des Auswerfers alle Bauteile der kompletten
Ausrüstung entfernen.
•
Die Schraube vom Auswerfer entfernen.
•
Die Verlängerung auf die Führungsbuchse 1 schrauben.
•
Das Außengehäuse auf den Kopf 4 schrauben.
•
Die Schraube wieder aufschrauben und mit Loctite Screwlock
222 (Artikelnummer 07900-00371) befestigen.
•
Die komplette Ausrüstung auf den Auswerfer schrauben.
Die fettgedruckten Positionsnummern beziehen sich auf die Übersichtszeichnung und die Ersatzteilliste auf Seite 82 - 85.
eine einfache Alternative zum
Greifteilabweiser durch eine
darauf achten, dass keine
ENDKAPPE
71210-20101
GREIFTEILABWEISER: 71210-20100
INNEN
71210-20301
VERLÄNGERUNG: 71210-20300
Artikelnummer: 07490-04000
für Niete mit einem Dorn bis zu 3,1 mm Durchmesser
AUSSENGEHÄUSE
VERLÄNGERUNG
D e u t s c h
GREIFTEILABWEISER
07340-00342
AUSSEN
71210-20302
8-32 x 1 / " SCHRAUBE
