A c c e s s o r i
Le procedure di montaggio e di manutenzione sono quasi identiche per entrambi i tipi di testata. Le differenze esistenti vengono indicate chiaramente.
PRIMA di montare una testata girevole occorre preparare l'attrezzo base (vedere pagina precedente).
Durante il montaggio o lo smontaggio della testata girevole scollegare l'alimentazione dell'aria.
I s t r u z i o n i D i M o n t a g g i o
La procedura seguente permette di montare entrambi i tipi di testate girevoli sull'attrezzo. Se viene ordinata una testata girevole
completa piuttosto che componenti individuali, seguire le istruzioni dal punto L. Tutti i componenti mobili devono essere lubrificati.
Utilizzare all'uopo grasso al molitio (vedere pagina 106), a meno che non sia specificato diversamente.

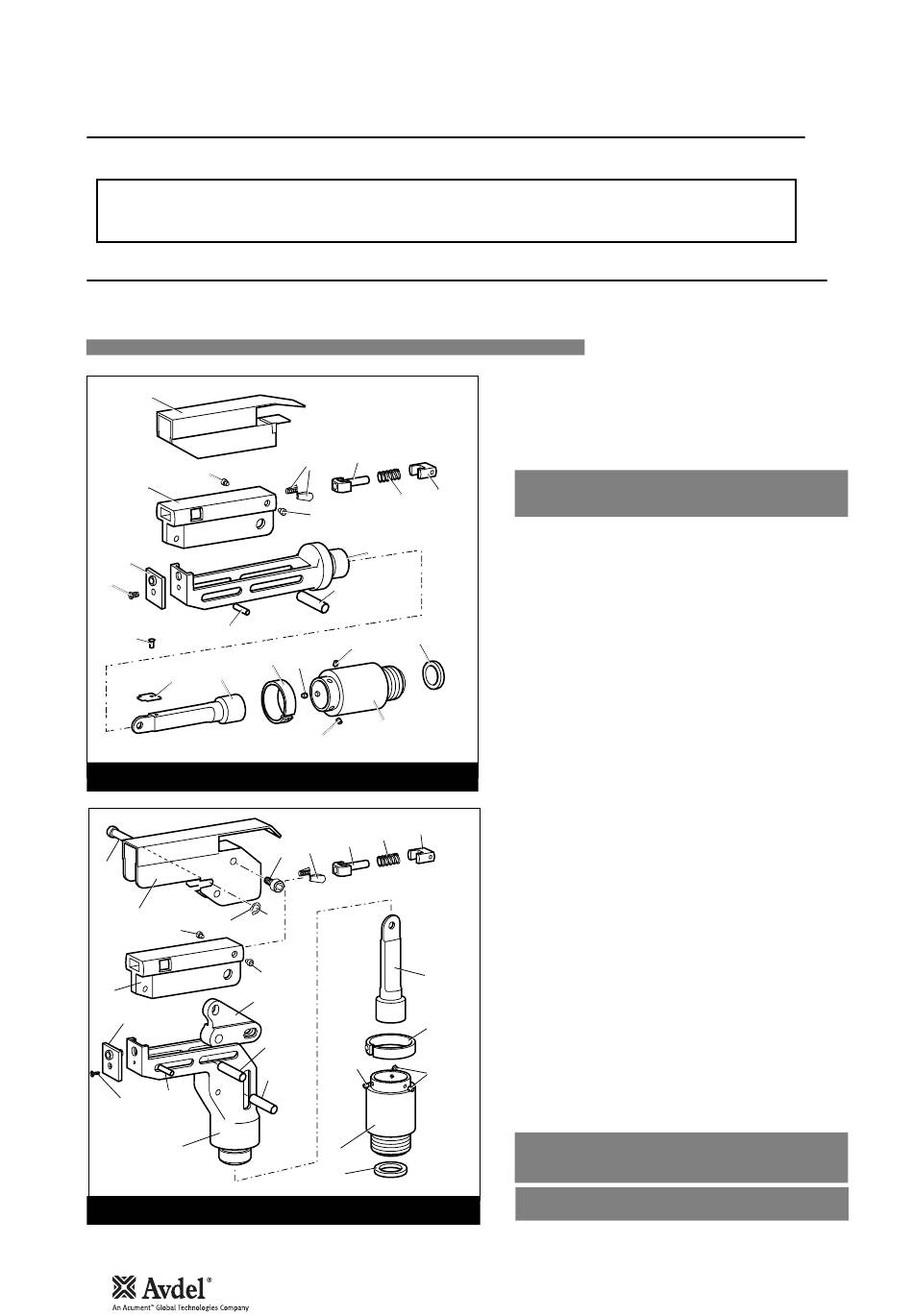

Le istruzioni evidenziate in grigio si riferiscono esclusivamente alle testate girevoli a 90°. I numeri in grassetto riportano ai particolari
compresi nelle illustrazioni sotto.
1
16
3
14
13
12
21
11
22
TESTATA GIREVOLE DRITTA
15
1
2
16
3
14
12
13
5
TESTATA GIREVOLE A 90°
104
I M P O R T A N T E
18
17
19
16
5
6
10
8
7
8
9
8
20
19
18
17
23
11
16
4
6
8
6
9
10
I numeri in grassetto si riferiscono alle illustrazioni di cui alla presente pagina.
A Montare l'anello di bloccaggio 10 alla sede divaricatore ganasce 1.
B Fissare il nasello 14 allo châssis 5 mediante la vite 13, spalmando
la filettatura di quest'ultima con un composto adesivo.
C Lubrificare leggermente i particolari 17, 18, 19, 20 e inserirli nel
porta ganasce 3 come mostrato. Assicurarli con le viti 16.
D Collocare la leva 4 sullo châssis 5 e mantenerla in posizione
inserendo il perno 15 attraverso il foro dello châssis 5 (non una
20
delle fessure).
E Lubrificare il gruppo porta ganasce ai lati e inserirlo nello châssis
5.
F Lubrificare i cuscinetti a rullo 8 e ACCERTARSI che ruotino
liberamente nei fori dell'adattatore 9. Se necessario allargare i fori.
G Inserire l'anello elastico 7 sull'adattatore 9 oltre i fori per i cuscinetti
a rullo e ruotarlo finché il dente di bloccaggio non è allineato con il
foro corrispondente dell'adattatore 9 (quello più piccolo).
H Montare l'adattatore 9 all'estremità dello châssis 5 e inserire i
cuscinetti a rullo 8 nella propria sede. Spingere l'anello elastico 7
finché non è posizionato sopra i cuscinetti a rullo 8.
I Inserire il corpo girevole 11, attraverso l'adattatore 9, nel porta
ganasce 3 finché il foro non si allinea con la fessura dello châssis
5. Mantenerlo temporaneamente in posizione mediante il perno 6.
J Inserire il perno 12 attraverso la fessura anteriore dello châssis 5
nel porta ganasce 3.
K Mantenere il gruppo assemblato in posizione verticale per impedire
che i perni cadano e far scorrere alcune volte il gruppo porta
ganasce indietro e in avanti per accertarsi che si muova
liberamente. Passare alle istruzioni di cui al punto M.
L Svitare le 4 viti 23 e togliere la protezione 1. Nel caso di testata
girevole dritta, svitare anche la vite 21 e togliere la piastrina 22.
M Spingere in fuori il perno o i perni 6 e fare uscire il corpo girevole
11. Avvitare il corpo girevole 11 alla sede divaricatore ganasce
dell'attrezzo. Nelle testate girevoli dritte, fare in modo che il foro
piccolo della vite rimanga in alto. Stringere delicatamente con
un'astina.
N Avvitare il gruppo sul corpo girevole 11 al manico dell'attrezzo.
Rimontare il perno o i perni 6.
7
O Nelle testate girevoli dritte fissare la piastrina 22 alla parte
superiore del corpo girevole con la vite 21. Sbavare l'estremità
posteriore della piastrina 22 in modo che non intralci con la
8
protezione 1.
P Montare la protezione 1 sopra il gruppo assemblato allineando i
fori delle viti della protezione con i fori maschiati del châssis.
Q Inserire lo spinotto 15 attraverso le fessure della protezione e il
foro del châssis. Montare l'anello elastico 2 sullo spinotto in modo
che l'anello elastico rimanga sulla scanalatura fornita.
R Rivestire la filettatura delle 4 viti 23 con un composto adesivo e
avvitarle al châssis fissando la protezione.
