A m b i t o d i u t i l i z z o
G a m m a r i v e t t i
L'attrezzo oleopneumatico G2s è stato progettato per il piazzamento
rapido dei rivetti Avdel®. È l'attrezzo ideale da usare nelle linee o
isole di assemblaggio in un'ampia gamma di applicazioni e in tutti i
settori industriali. La tabella a lato riporta le caratteristiche dei rivetti
compatibili.
L'attrezzo è dotato di un dispositivo di aspirazione regolabile per
trattenere il rivetto e raccogliere i gambi utilizzati senza problemi a
prescindere dell'orientamento dell'attrezzo.
Le istruzioni di regolazione sono riportate a pagina 97 nella sezione
"Procedura operativa".

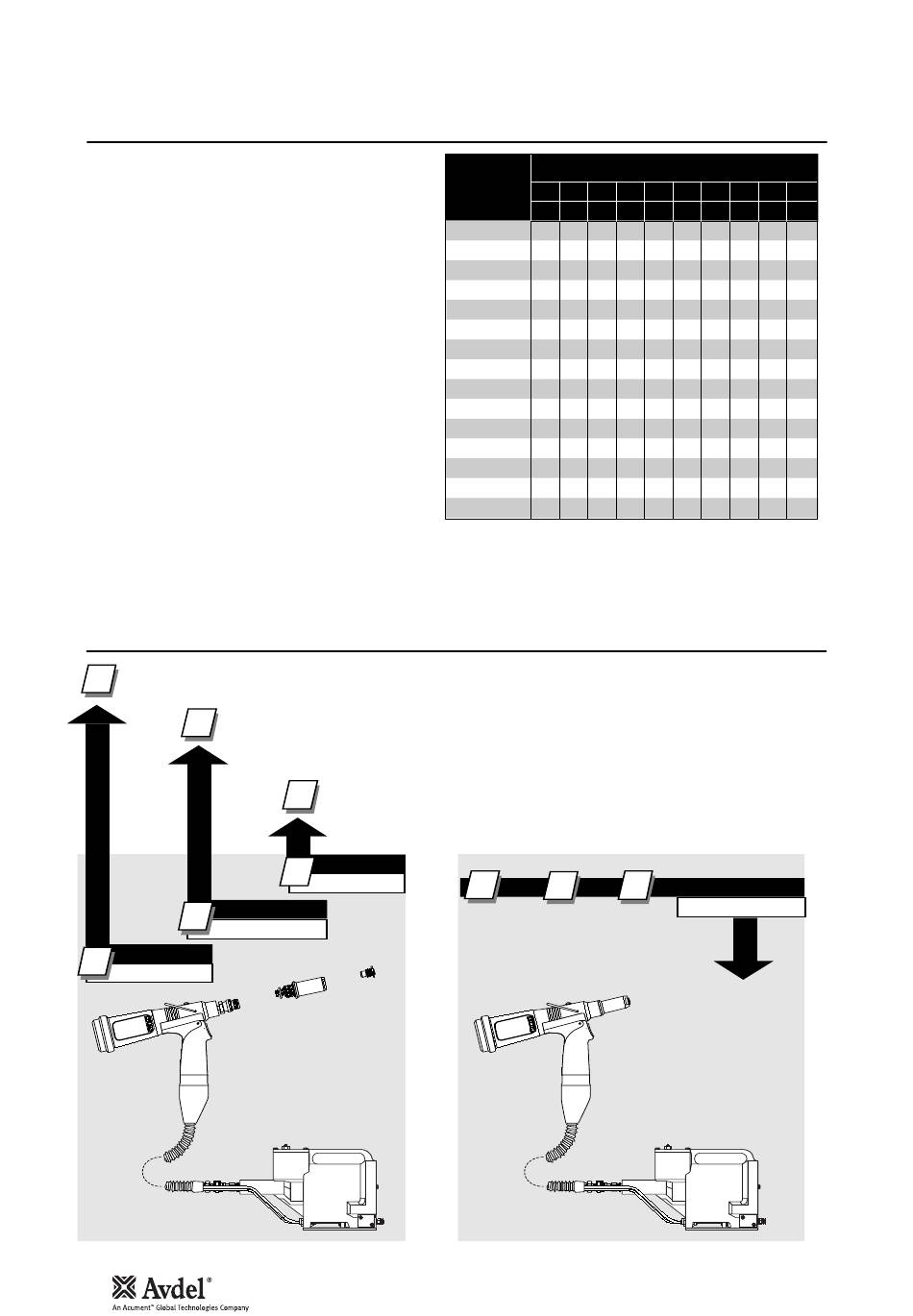

Un attrezzo completo è costituito da tre parti separate fornite
individualmente, fatta eccezione per il 71400-00039.
Vedere lo schema sotto.
Per utilizzare la maggior parte dei rivetti di cui alla tabella a
lato, si può ordinare l'attrezzo 71400-00039 completo
formato da:
• attrezzo base 71400-01000
• testata 71210-15000
• naselli 71210-05002, 71210-16070 e 07381-04701
Due naselli vengono stivati nel châssis dell'intensificatore.
Montare i naselli nel modo descritto alle pagine 98-100.
È possibile ordinare i tre naselli e la testata sopra come corredo testata citando il codice parte 71210-15100. Per alcuni
tipi di rivetti, l'attrezzo base, la testata e il nasello devono essere ordinati separatamente.
LA TESTATA DEVE ESSERE MONTATA NEL MODO DESCRITTO A PAGINA 99.
C o d i c i p a r t e
Il codice dell'attrezzo base rimane lo stesso a prescindere dalla testata o dal nasello montato. A pagina 110 si trova lo schema generale della
1
pistola. Se viene montata una testata girevole occorre adattare lo stesso attrezzo base (vedere particolari a pagina 103).
Questa singola testata permette il piazzamento di tutti i rivetti (tranne quelli del tipo impiegato nell'industria aerospaziale)
2 selezionando semplicemente il nasello opportuno dalla gamma disponibile relativa al tipo 1. Sono disponibili altre testate
adatte nelle situazioni di accesso limitato e per il piazzamento di rivetti speciali e del tipo impiegato nell'industria
aerospaziale (consultare le tabelle alle pagine 98 e 100). Al posto della testata standard può essere montata una testata
girevole (vedere pagine 102-105), nel qual caso il nasello è compreso nella testata girevole.
2
71210-15000
ATTREZZO BASE
1
71400-01000
96
3 Il codice relativo al nasello si riferisce a un rivetto specifico. Per le situazioni di accesso limitato sono
disponibili naselli allungati. Consultare la tabella di selezione a pagina 100.
NASELLO
3
vedere spiegazione 3
TESTATA
DIMENSIONI
TIPO
3 3,2 4,0 4,3
RIVETTO
- 1 5 /32 -
/
8
AVEX ®
l l l
STAVEX ®
l l
AVINOX ®
l l
AVIBULB ®
l l
ETR
BULBEX ®
l
T-LOK ®
l
AVDEL ® SR
l l
MONOBOLT ®
INTERLOCK ®
TLR ®
®
AVDEL
l l
MBC
l l
MBC/LC
l l
AVSEAL ® l
+ +
1
2
MM
( )
POLLICI
4,8 5 5,2 6 6,5 7
3 /16 - - - - -
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l l l l
=
3
ATTREZZO COMPLETO
71400-00 . . .
*
*
AGGIUNGERE TRE
PRESE DALL'ULTIMA COLONNA
DELLE TABELLE DEI NASELLI
ALLE PAGINE 98 E 100. PER
ATTREZZI COMPLETI DI TESTATA
GIREVOLE CONSULTARE
TABELLE ALLE PAGINE 102-103.
CIFRE
LE
