Z u b e h ö r
Die Einbau- und Wartungsverfahren für beide Kopftypen sind fast identisch. Unterschiede sind klar gekennzeichnet.
VOR dem Einbau des Drehkopfs ist eine Anpassung des Grundgerätes vorzunehmen (siehe vorherige Seite).
Beim Einbau oder Entfernen von Drehköpfen muss die Druckluftversorgung abgetrennt werden.
E i n b a u a n w e i s u n g e n
Die nachfolgenden Verfahren erlauben den Zusammenbau und Einbau jedes Drehkopfes am Gerät. Bei Bestellung eines kompletten Drehkopfes
anstatt von einzelnen Bauteilen brauchen Sie nur bei Stufe L zu beginnen.
Alle beweglichen Teile müssen geschmiert sein. Falls nicht anders angegeben, ist Molylithiumfett zu verwenden (für Einzelheiten siehe Seite 76).

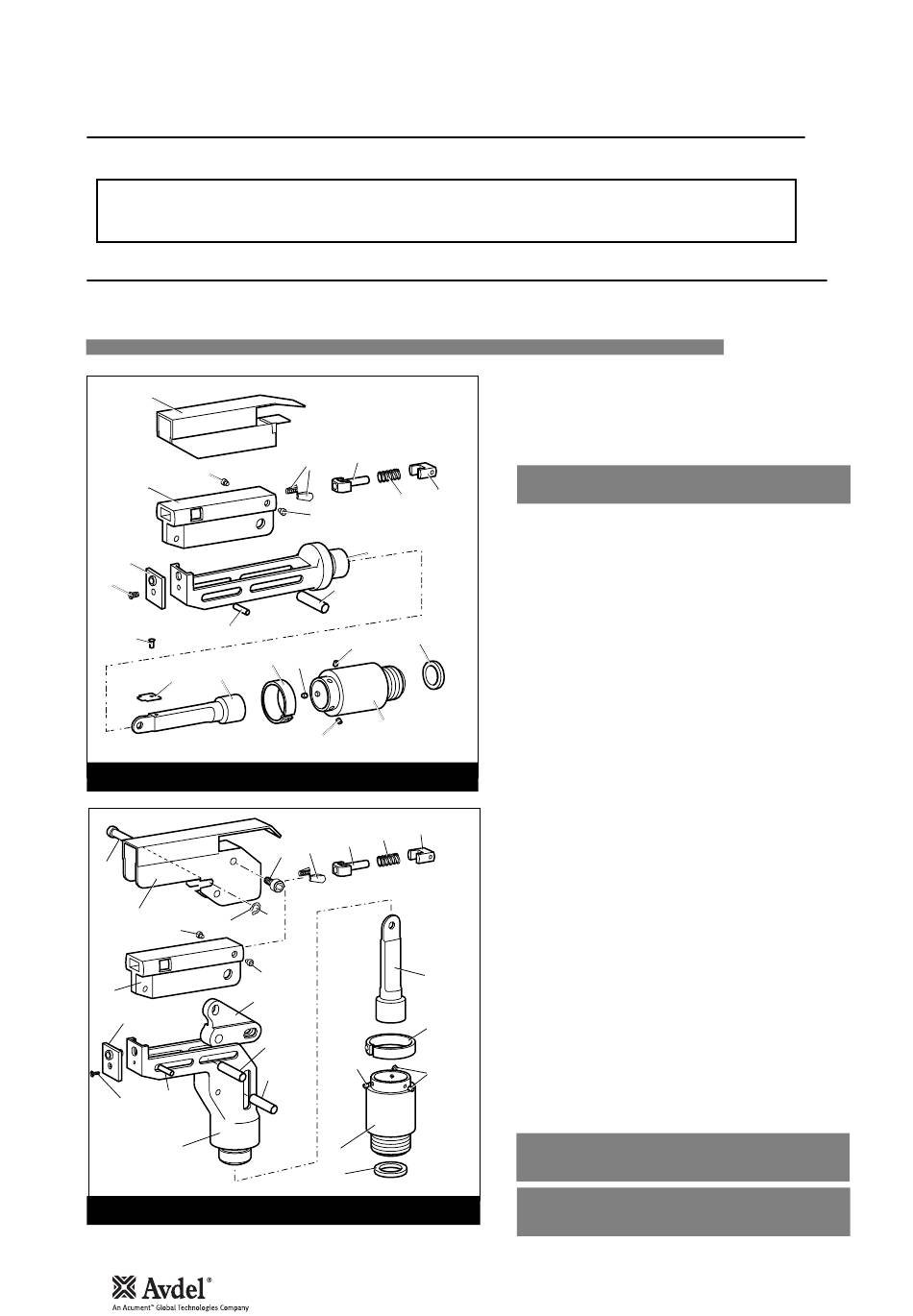

Alle auf einem grauen Hintergrund abgedruckten Anweisungen beziehen sich nur auf den rechtwinkligen Drehkopf. Die fettgedruckten
Positionsnummern beziehen sich auf die nachstehenden Abbildungen.
1
16
3
14
13
12
21
11
22
GERADER DREHKOPF
15
1
2
16
3
14
12
13
5
RECHTWINKLIGER KOPF
74
H I N W E I S
18
17
19
16
5
6
10
8
7
8
9
8
20
19
18
17
23
11
16
4
6
8
6
9
10
Die fettgedruckten Positionsnummern beziehen sich auf die Abbildungen auf dieser Seite.
A Klemmring 10 über die Führungsbuchse 1 passen.
B Schraube 13 mit Schraubensicherungskleber bestreichen und zum
Sichern des Mundstückes 14 auf dem Gehäuse 5 verwenden.
C Positionen 17, 18, 19 und 20 leicht einschmieren und wie abgebildet
in den Spannbackenhalter 3 einschieben. Mit Schrauben 16 sichern.
D Umlenkhebel 4 in das Gehäuse 5 positionieren und mit Stift 15 durch
die Bohrung des Gehäuses 5 (kein Schlitz) festhalten.
20
E Die Seiten des Spannbackenhalters einschmieren und in das Gehäuse
5 einführen.
F Führungsrollen 8 einschmieren und SICHERSTELLEN, dass sie sich
leicht in den Bohrungen des Adapters 9 drehen können. Falls
erforderlich, die Bohrungen erweitern.
G Haltefeder mit Stift 7 über den Adapter 9 hinter den Bohrungen für die
Führungsrollen positionieren und drehen, bis der Aufnahmebolzen mit
der entsprechenden Bohrung im Adapter 9 (kleinste Bohrung)
ausgerichtet ist.
H Den Adapter 9 über das Ende des Gehäuses 5 montieren und
Führungsrollen 8 in ihre richtige Lage bringen. Haltefeder mit Stift 7
über die Führungsrollen 8 drücken.
I Spindel 11 durch den Adapter 9 in den Spannbackenhalter 3
einschieben, bis die Bohrung mit dem Schlitz im Gehäuse 5
ausgerichtet ist. Vorübergehend mit Hilfe von Lagerstift 6 festhalten.
J Lagerbolzen 12 durch den vorderen Schlitz des Gehäuses 5 in den
Spannbackenhalter 3 einschieben.
K Die Baugruppe vertikal halten, um das Herausfallen aller Lagerstifte zu
verhindern. Den Spannbackenhalter ein paar Mal hin- und herschieben,
um freie Beweglichkeit zu gewährleisten. Weiter mit M.
L Die Schrauben 23 (4 Stück) und Abdeckung 1 entfernen. An einem
geraden Drehkopf außerdem Schraube 21 und Leitblech 22 entfernen.
M Lagerstift(e) 6 herausdrücken und Spindel 11 herausfallen lassen.
Spindel 11 auf die Führungsbuchse des Gerätes schrauben. Für ein
gerades Drehen dafür sorgen, dass das kleine
Schraubenbefestigungsloch nach oben liegt. Mit einer Stange leicht
anziehen.
N Die Baugruppe über die Spindel 11 auf den Gerätehandgriff
schrauben. Lagerstift(e) 6 ersetzen.
7
O Auf geraden Drehköpfen: Das Leitblech 22 oben auf der Spindel mit
der Schraube 21 befestigen. Das hintere Ende des Leitblechs 22
entgraten, so dass es sich nicht an Abdeckung 1 verfangen kann.
8
P Abdeckung 1 über die Baugruppe einrasten und die Schraubenlöcher
in der Abdeckung auf die Gewindebohrungen in der Baugruppe
ausrichten.
Q Den Lagerstift 15 durch die Schlitze in der Abdeckung und die
Bohrung in der Baugruppe stecken. Den Sicherungsring 2 so an den
Lagerstift montieren, dass der Ring in der vorgesehenen Nut sitzt.
R Die Gewinde der Schrauben 23 (4 Stück) mit Gewindekleber
bestreichen und in die Baugruppe schrauben, um die Abdeckung an
der Baugruppe zu befestigen.
