I n b e t r i e b n a h m e
D r u c k l u f t v e r s o rg u n g

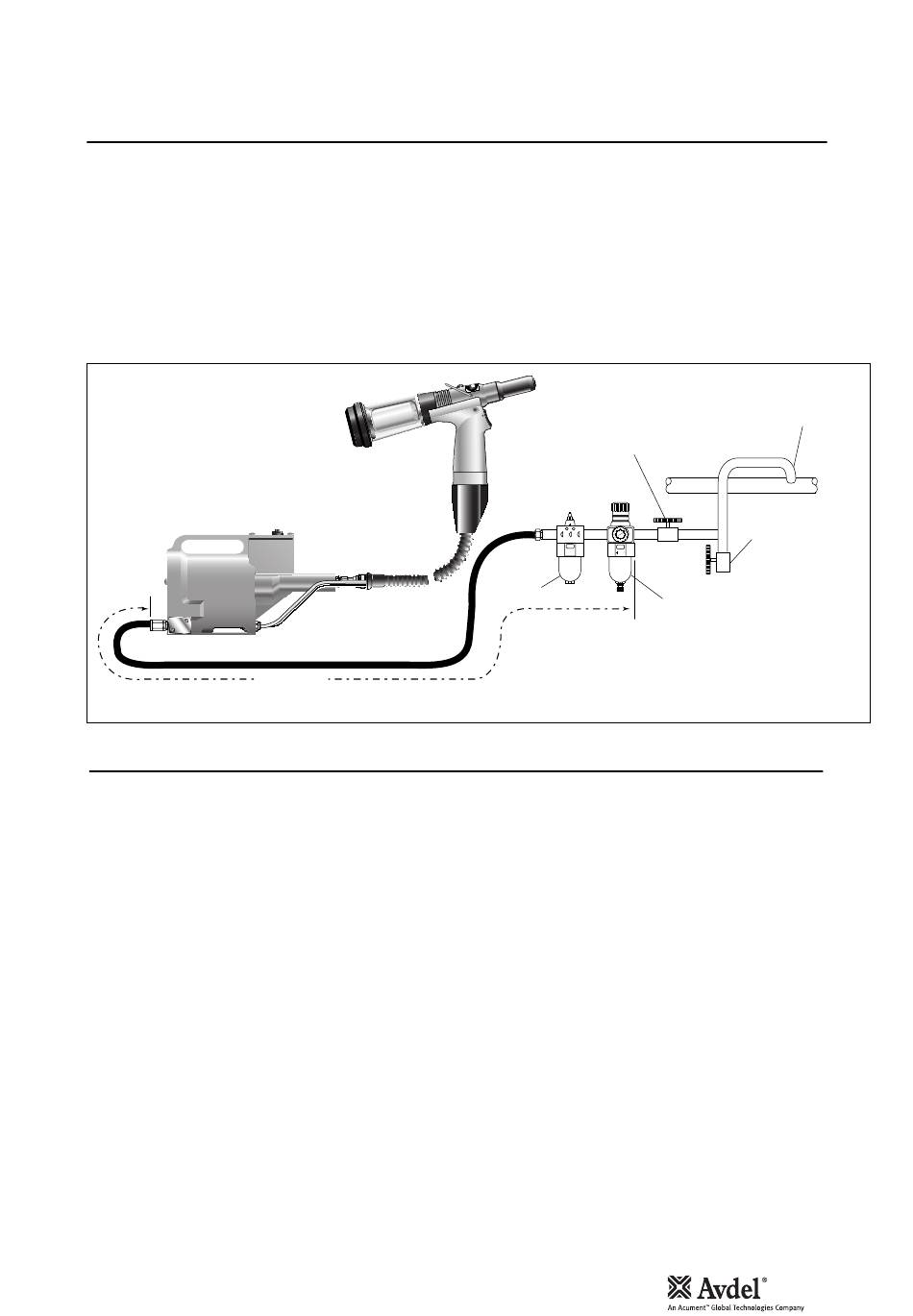

Alle Geräte werden durch Druckluft betätigt. Der optimale Druck beträgt 5,5 bar. Wir empfehlen die Verwendung von Druckreglern und
Filtersystemen in der Hauptluftversorgung. Diese sollten innerhalb von 3 m vom Gerät angebracht werden (siehe nachstehendes
Diagramm), um eine max. Gerätelebensdauer und min. Gerätewartung zu erreichen.
Die Druckluftversorgungsschläuche sollten für einen min. Nenndruck von 150 % des im System erzeugten Höchstdrucks oder 10 bar, je
nachdem, was der höhere Wert ist, ausgelegt werden. Druckluftschläuche sollten ölfest sein, eine abriebfeste Hülle besitzen und, wo
Betriebsbedingungen zu Schäden führen können, bewehrt sein. Alle Druckluftschläuche müssen eine min. lichte Weite von 6,4 mm oder
1/4 haben.
Für Einzelheiten der täglichen Wartung siehe Seite 76.
B e t r i e b
•
Bevor das Gerät verwendet wird, ist die Schraube 57 oben auf dem Öltank des Druckübersetzers zu entfernen, um das Entlüften zu
erlauben. Die Schraube ist wieder einzuschrauben, wenn der Druckübersetzer transportiert wird.
•
Sicherstellen, dass entweder die komplette Ausrüstung oder der Drehkopf, die/der für das Niet geeignet ist, eingebaut ist (siehe Seite
60 - 62 und 64 - 67).
•
Das Gerät an den Druckübersetzer und den Druckübersetzer an die Druckluftversorgung anschließen.
•
Den Dorn des Niets in das Mundstück des Gerätes legen. Wird eine komplette Ausrüstung verwendet, bleibt der Niet mit Hilfe der
Vakuumanlage eingezogen. Falls nicht, ist der Dornabsaugungs-Drehschieber 46 zu verstellen.
•
Bei Verwendung eines Drehkopfs wird die Dornabsaugung abgeschaltet; der Niet wird jedoch durch die Spannbacken selbst ergriffen.
•
Das Gerät mit dem Niet zur Anwendung bringen, so dass der hervorstehende Niet in das Loch der Anwendung eindringt.
•
Den Auslöser vollständig betätigen. Durch den Gerätezyklus wird der Niet geräumt und mit der serienmäßigen kompletten Ausrüstung wird
das gebrochene Greifteil hinten aus dem Gerät herausgeworfen.

EINSTELLEN DER DORNABSAUGUNG

•
Mit Hilfe eines Schraubendrehers den Drehschieber 46 drehen, bis hinten aus dem Gerät keine Luft mehr ausströmt.
•
Mit nach unten gerichtetem Mundstück des Gerätes ein Niet in das Mundstück einlegen und es in Position halten.
•
Den Drehschieber in einer der beiden Richtungen drehen, bis genügend Saugwirkung zum Festhalten des Niets besteht.
Die fettgedruckten Positionsnummern beziehen sich auf die Übersichtszeichnung und die Ersatzteilliste auf Seite 82 - 85.
MAX. 3 m
ABSPERRHAHN (ZUR VERWENDUNG
WÄHREND WARTUNG VON
FILTER/REGLER ODER ÖLER)
8
ÖLER
DRUCKREGLER UND
FILTER (TÄGLICH ABLASSEN)
D e u t s c h
ANSCHLUSSSTELLE
AN NETZVERSORGUNG
ABFLUSSSTELLE AN
HAUPTVERSORGUNG
