A c c e s s o r i
I s t r u z i o n i d i m a n u t e n z i o n e t e s t a t a g i r e v o l e
Le testate girevoli devono essere sottoposte a manutenzione a
intervalli settimanali.
•
Togliere le testate seguendo al contrario il procedimento
descritto nelle "Istruzioni di Montaggio", saltando il punto L.
•
Se la protezione 1 presenta danni anche lievi occorre
sostituirla con una nuova.
•
Tutte le parti danneggiate o usurate devono essere
sostituite con parti nuove.
•

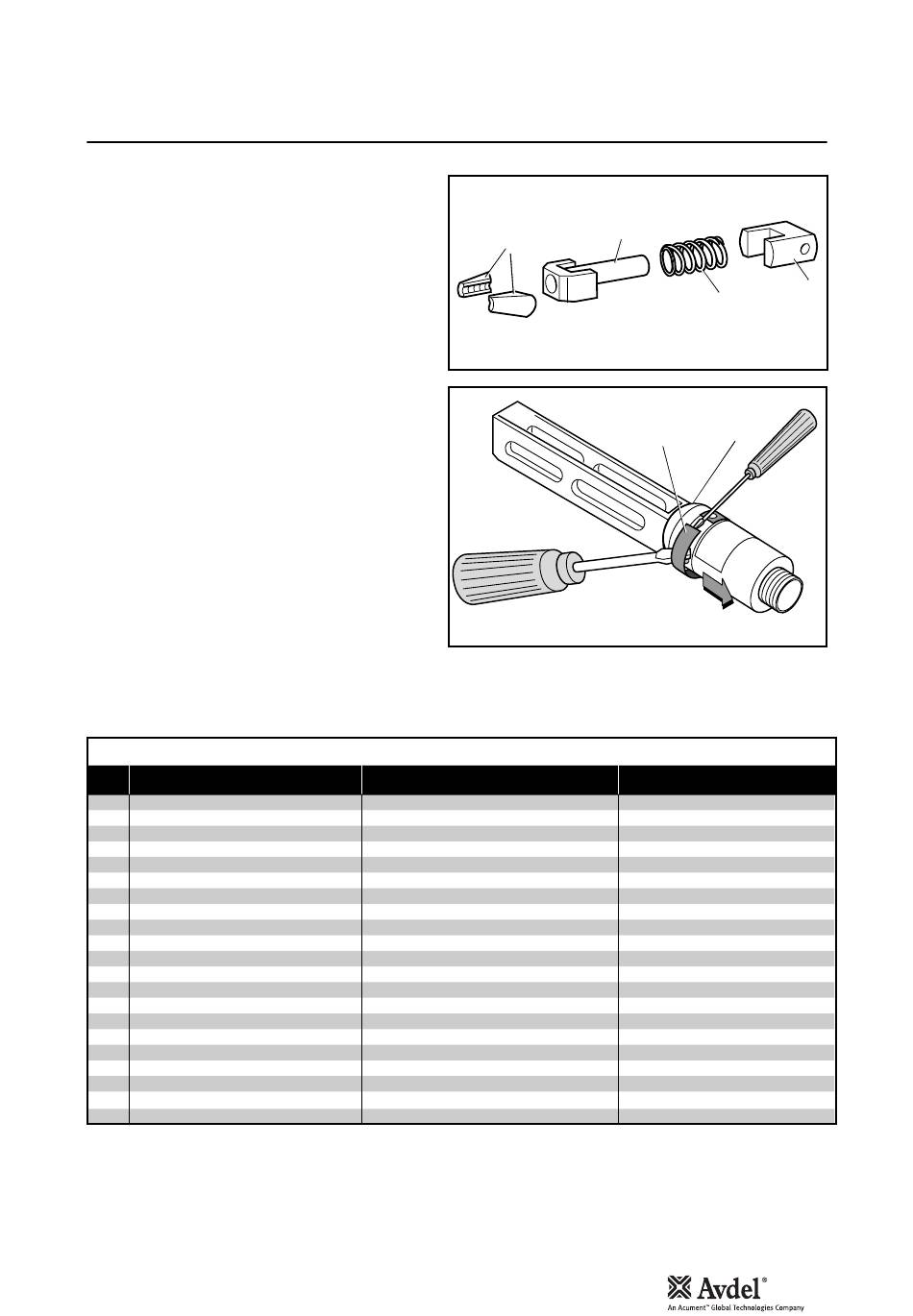

Controllare in special modo i particolari del porta ganasce
riportati nell'illustrazione superiore a fianco:
verificare lo stato di usura delle ganasce 17;
controllare che il cannello 18 del divaricatore ganasce non
sia distorto;
controllare che la molla 19 non sia rotta o distorta;
controllare che la guida molla 20 non sia danneggiata.
•
Verificare che l'anello elastico 7 non sia distorto. Per
smontare l'anello elastico 7 utilizzare due cacciavite nel
modo mostrato nell'illustrazione inferiore a fianco.
•
Controllare che le fessure dello châssis 5 non siano usurate
eccessivamente.
•
Riassemblare seguendo le istruzioni di montaggio.
Le ganasce e i naselli variano, mentre i componenti restanti rimangono gli stessi in corrispondenza di ogni tipo di testata girevole.
Consultare la tabella sotto. I codici relativi ai naselli e alle ganasce sono riportati alle pagine 102-103.
PART.
1 PROTEZIONE
2 ANELLO ELASTICO DI SICUREZZA
3 PORTA GANASCE
4 LEVA
5 CHASSIS
6 SPINOTTO
7 ANELLO ELASTICO
8 CUSCINETTI A RULLO
9 ADATTATORE
10 ANELLO DI BLOCCAGGIO
11 CORPO GIREVOLE
12 PERNO DI CENTRAGGIO
13 VITE
15 SPINOTTO
16 VITE
18 DIVARICATORE GANASCE
19 MOLLA
20 GUIDA MOLLA
21 VITE
22 PIASTRINA
23 VITI (n°4)
I numeri in grassetto si riferiscono alle illustrazioni di cui alla presente pagina.
17
C O M P O N E N T I F I S S I
TESTATA DRITTA
0 7 4 9 4 - 0 5 0 0 0
-
0 7 4 9 4 - 0 3 0 2 6
-
0 7 4 9 4 - 0 3 0 1 5
0 7 3 4 3 - 0 2 2 0 7
0 7 4 9 5 - 0 3 9 0 0
0 7 0 0 7 - 0 0 0 3 9
0 7 3 4 5 - 0 3 0 0 1
0 7 3 4 5 - 0 3 0 0 3
0 7 3 4 5 - 0 3 0 0 2
0 7 0 0 7 - 0 0 0 3 8
0 7 3 4 2 - 0 2 2 0 7
-
0 7 4 9 4 - 0 3 0 2 8
0 7 3 4 6 - 0 3 1 0 1
0 7 1 6 5 - 0 0 3 0 5
0 7 4 9 4 - 0 3 0 2 7
0 7 0 0 1 - 0 0 3 6 8
0 7 3 4 5 - 0 0 4 0 1
-
I t a l i a n o
18
19
5
7
TESTATA A 90°
0 7 4 9 5 - 0 3 0 0 3
0 7 0 0 4 - 0 0 1 0 5
0 7 4 9 4 - 0 3 0 2 6
0 7 4 9 5 - 0 3 0 0 4
0 7 4 9 5 - 0 3 0 0 2
0 7 3 4 3 - 0 2 2 0 7
0 7 4 9 5 - 0 3 9 0 0
0 7 0 0 7 - 0 0 0 3 9
0 7 3 4 5 - 0 3 0 0 1
0 7 3 4 5 - 0 3 0 0 3
0 7 3 4 5 - 0 3 0 0 2
0 7 0 0 7 - 0 0 0 3 8
0 7 3 4 2 - 0 2 2 0 7
0 7 3 4 6 - 0 3 1 0 2
0 7 4 9 4 - 0 3 0 2 8
0 7 3 4 6 - 0 3 1 0 1
0 7 1 6 5 - 0 0 3 0 5
0 7 4 9 4 - 0 3 0 2 7
–
–
0 7 2 1 0 - 0 0 8 0 4
20
