1B BETRIEB
1.14 Einstellung der Hublänge
Um Verletzungen von Personen beim Einstellen der Hublänge zu vermeiden, müssen die folgenden Vorsichtsmaßnahmen
beachtet werden.
- Während der Einstellung muß das Gerät auf fester und ebener Fläche stehen und in aufrechter Lage sein.
Einstellung nicht vornehmen, wenn das Gerät nicht sicher steht und leicht rutschen oder umkippen kann.
- Der Motor muß vor der Hubeinstellung immer abgeschaltet werden. Kupplung könnte eingreifen, was unerwartetes
Aufschlagen des Stampfers verursacht.
- Einstellung sollte nur von einer Person und mit niemand anders in der Nähe des Gerätes unternommen werden.
Der verwendete Spannhebel könnte aus der Hand rutschen und beistehendes Personal treffen.
b
1

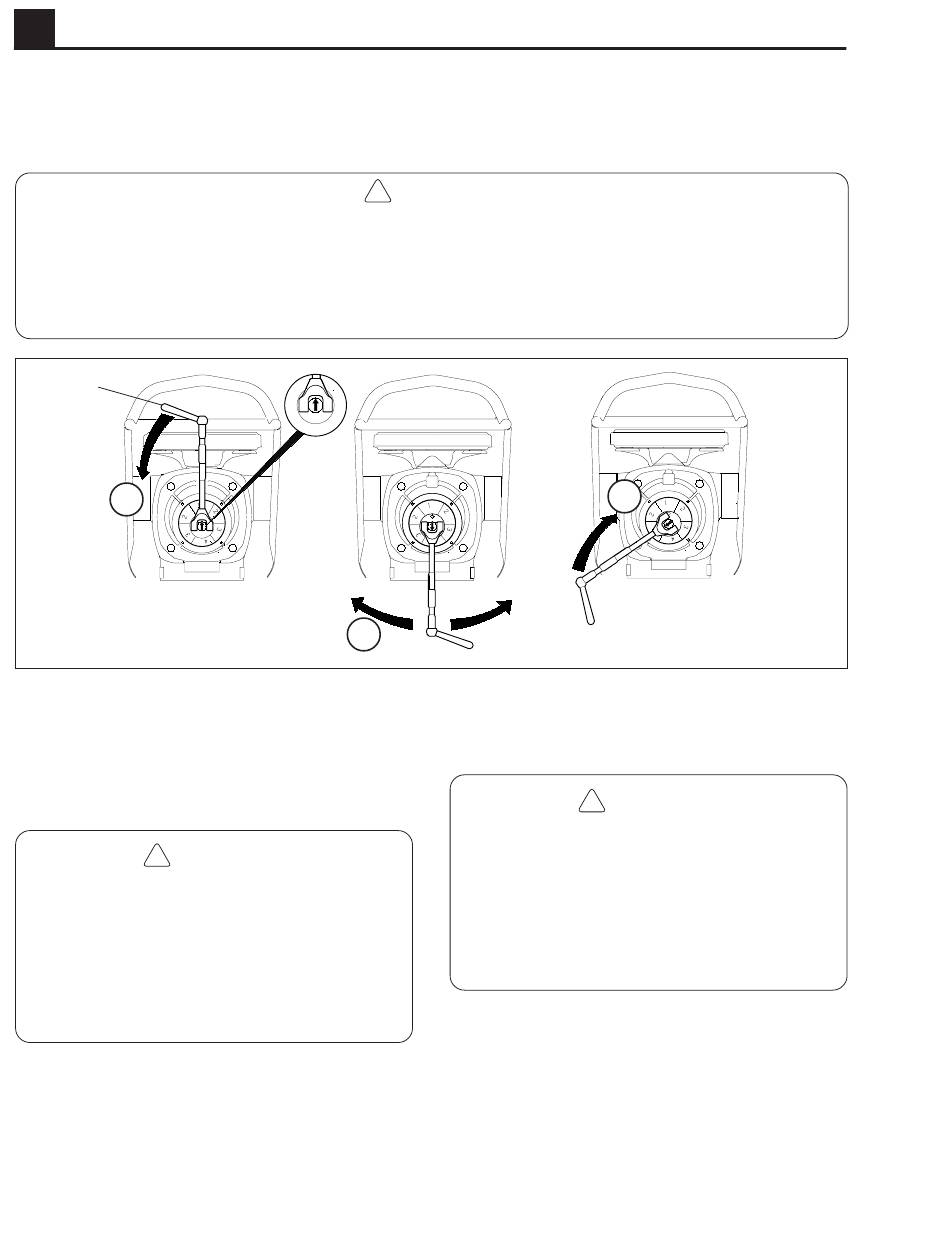

Um Hublänge einzustellen:
1. Spannhebel aus dem Deckel herausziehen. Deckel
öffnen.
2. Pfeilrichtung in Mitte des Exzenterhebels (a) muß nach
oben zeigen.
WARNUNG
!
Exzenterhebel mit Pfeilrichtung nach unten bedeutet,
daß das Federsystem nicht ausgeglichen ist. Dadurch
kann sich der obere Teil des Stampfers während der
Hubeinstellung plötzlich absenken.
Federsystem auszubalancieren, Stampfer von hinten
mit Führungsbügel solange hin- und herbewegen, bis
Entspannung der Federn spürbar ist. Pfeilrichtung
muß daraufhin nach oben zeigen.
3. Ende des Spannhebels (b) in die Bohrung des
Exzenterhebels stecken und dabei auf festen Sitz achten,
um Ausrutschen zu vermeiden.
Führungsbügel stabil halten und Exzenterhebel mit
Spannhebel gerade nach unten schwenken, bis
Exzenterhebel ganz ausgeklinkt ist (siehe Arbeits-
vorgang 1 in obiger Darstellung).
1B-8
WARNUNG
!
a
2
4. Exzenterhebel mit Spannhebel drehen, bis Pfeilrichtung
in die gewünschte Hubstellung zeigt (Arbeitsvorgang
2).
Während dieser Einstellung wird Spannung auf das
Federsystem übertragen. Diese Spannung entlastet
sich sobald der Exzenterhebel wieder eingeklinkt wird.
Dabei senkt sich der Stampfer, und der obere
Kurbelgehäuseteil mit Führungs-bügel bewegt sich
nach unten. Diese Bewegung ist zwar geringfügig,
Um das
erfolgt jedoch ziemlich rasch und sollte beim
Zurückstellen des Exzenterhebels beachtet werden.
5. Spannhebel nach oben oder unten schwenken bis
Exzenterhebel wieder in Verschlußstellung ist
(Arbeitsvorgang 3). Das Federsystem entspannt sich
wenn der Exzenterhebel die halbe Verschlußstellung
erreicht und verursacht dabei die in obiger Warnung
beschriebene Bewegung.
Stampfer am
6. Spannhebel entfernen und zum Schliessen und Sichern
des Deckels verwenden.
BS65Y
3
WARNUNG
!
1006SD66
