2.1.3

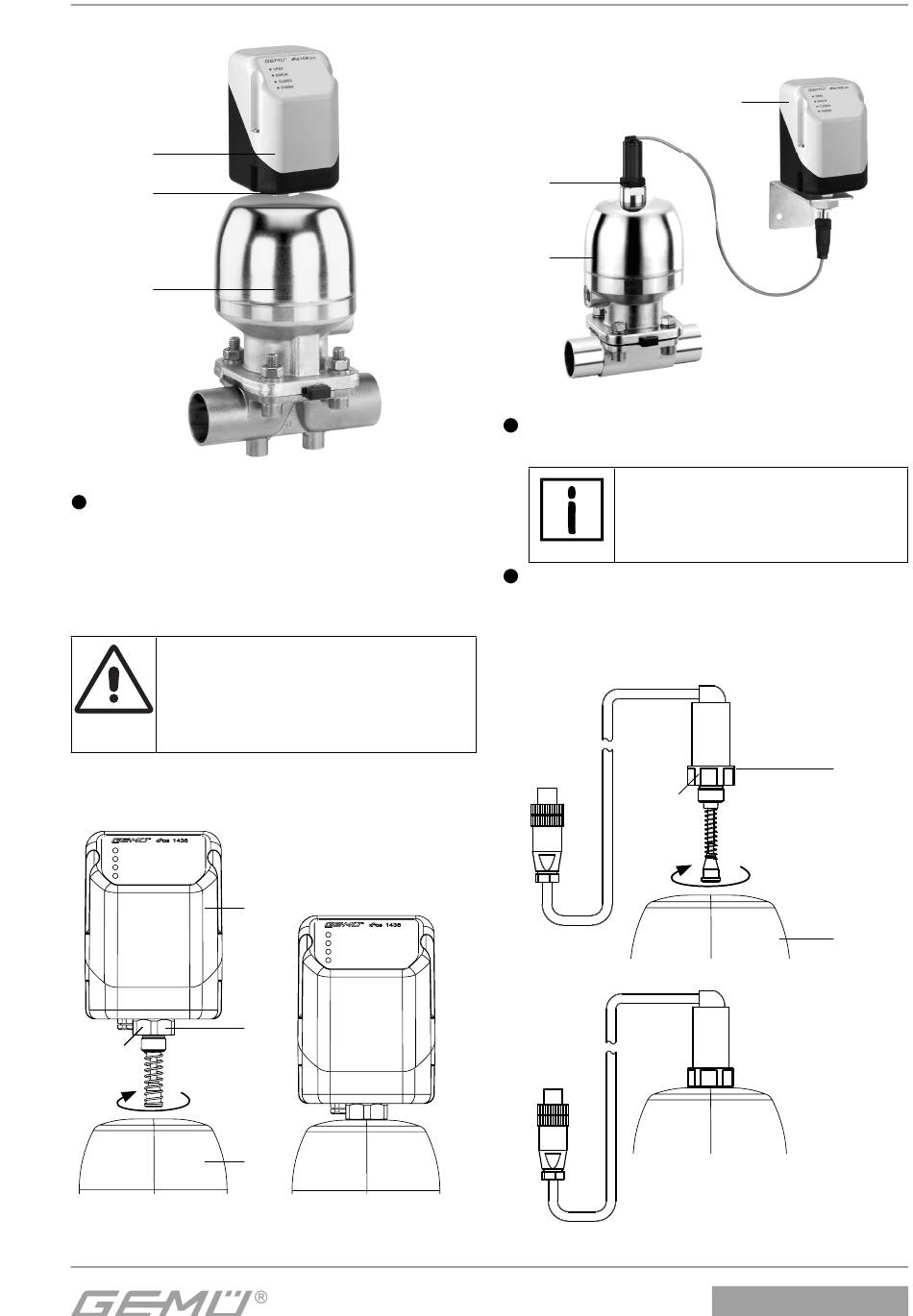

Anbau des Stellungsreglers

1
2
3
Ventil mit Stellungsregler
Weggeber komplettieren (siehe Kapitel
2.1.2 „Komplettierung des Weggebers").
Stellungsregler 1 auf Antrieb 3
G
aufsetzen und mit einem geeigneten
Gabelschlüssel SW27 am Weggeber 2
fi xieren.
Der Regler darf nicht durch
drehen des Gehäuses befestigt
werden, da sonst die Gefahr
besteht, dass der interne
Anschlag überdreht wird.
Der Stellungsregler lässt sich nach
korrektem Anbau auf das entsprechende
Ventil ausrichten.
eco
OPEN
ERROR
CLOSED
POWER
SW27
Stellungsregler und
Antrieb
1
eco
OPEN
ERROR
CLOSED
POWER
2
3
Stellungsregler auf
Antrieb montiert
2.1.4 Anbau des externen Weggebers
(nur bei Variante mit externem
Anbau) )
4
3
Ventil mit externem Weggeber
Stellungsregler 1 an geeigneter Stelle
befestigen.
Hierzu kann der Befestigungs-
winkel GEMÜ 1446 00 ZMP
verwendet werden (dieser
muss separat bestellt werden).
Weggeber komplettieren (siehe Kapitel
2.1.2 „Komplettierung des Weggebers").
Weggeber 4 auf Antrieb 3 aufsetzen und
G
mit einem geeigneten Gabelschlüssel
SW27 am Weggeber 4 fi xieren.
Weggeber und Antrieb
Weggeber auf Antrieb montiert
3 / 20
1
SW27
1436 cPos eco
4
3
