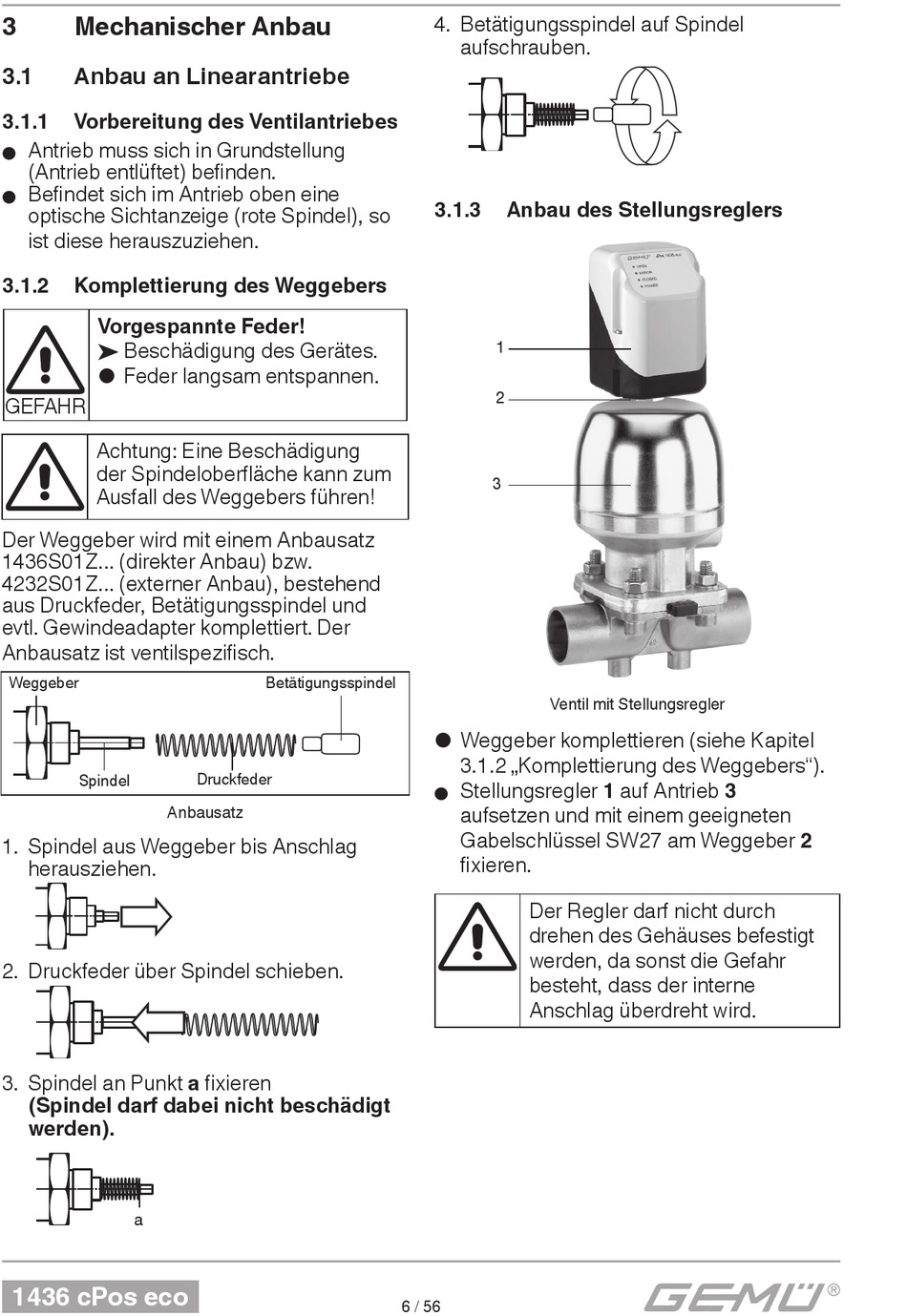

Mechanischer Anbau

3.1

Anbau an Linearantriebe

3.1.1

Vorbereitung des Ventilantriebes

Antrieb muss sich in Grundstellung
¬
(Antrieb entlüftet) befinden.
Befindet sich im Antrieb oben eine
¬
optische Sichtanzeige (rote Spindel), so
ist diese herauszuziehen.
3.1.2

Komplettierung des Weggebers

Vorgespannte Feder!
P Beschädigung des Gerätes.
● Feder langsam entspannen.
GEFAHR
Achtung: Eine Beschädigung
der Spindeloberfläche kann zum
Ausfall des Weggebers führen!
Der Weggeber wird mit einem Anbausatz
1436S01Z... (direkter Anbau) bzw.
4232S01Z... (externer Anbau), bestehend
aus Druckfeder, Betätigungsspindel und
evtl. Gewindeadapter komplettiert. Der
Anbausatz ist ventilspezifisch.
Weggeber
Spindel
Anbausatz
1. Spindel aus Weggeber bis Anschlag
herausziehen.
2. Druckfeder über Spindel schieben.
3. Spindel an Punkt a fixieren
(Spindel darf dabei nicht beschädigt
werden).
a
1436 cPos eco
Betätigungsspindel
Druckfeder
4. Betätigungsspindel auf Spindel
aufschrauben.
3.1.3

Anbau des Stellungsreglers

1
2
3
Ventil mit Stellungsregler
● Weggeber komplettieren (siehe Kapitel
3.1.2 „Komplettierung des Weggebers").
Stellungsregler 1 auf Antrieb 3
¬
aufsetzen und mit einem geeigneten
Gabelschlüssel SW27 am Weggeber 2
fixieren.
Der Regler darf nicht durch
drehen des Gehäuses befestigt
werden, da sonst die Gefahr
besteht, dass der interne
Anschlag überdreht wird.
