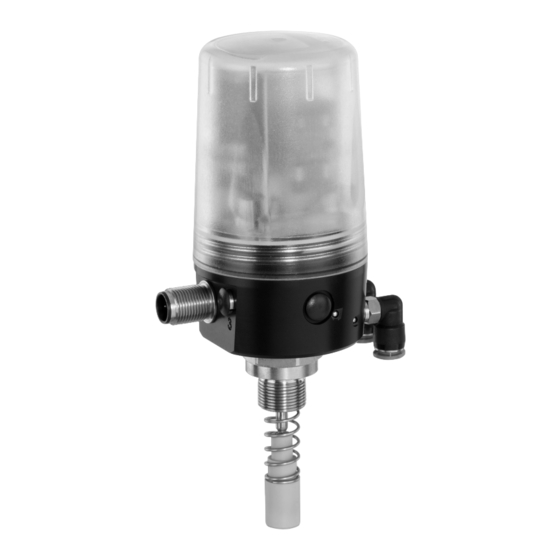

1434 μPos ® Intelligenter Stellungsregler für fremdgesteuerte Linearantriebe Sonderversion: 1434000Z1A143A101030 A8UR Sonderversion: 1434000Z1A1430101030 ALEA Intelligent positioner for pneumatically operated linear actuators Special version: 1434000Z1A143A101030 A8UR Special version: 1434000Z1A1430101030 ALEA ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS Stand 10.08.2017 Sonderversion: 99058452 Ab Version 2.0.0.4 Special version: 99058452...
Inhaltsverzeichnis der Garantieanspruch des Betreibers sowie die gesetzliche Haftung des Hinweise zu Ihrer Sicherheit Herstellers. Allgemeines Der Hersteller übernimmt für den GEMÜ Hinweise zur Sicherheit 1434 μPos keine Verantwortung, ® Bestimmungsgemäßer Gebrauch wenn diese Sicherheitshinweise nicht Einbaulage beachtet werden. Benötigtes Werkzeug für Einbau und Montage Beachten Sie deshalb: Wartung und Service...
Benötigtes Werkzeug für Liegen beim Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und Einbau und Montage zu unterweisen. Dies kann, falls erforderlich, Benötigtes Werkzeug für Einbau und im Auftrag des Betreibers durch den Montage ist nicht im Lieferumfang enthalten. Hersteller/Lieferer erfolgen.
Mechanischer Anbau VORSICHT Vorgespannte Feder! P Beschädigung des Gerätes. ● Feder langsam entspannen. VORSICHT Eine Beschädigung der Spindeloberfläche kann zum Ausfall des Weggebers führen! Spindel festhalten und Betätigungsspindel handfest anziehen. 1434 µPos ® 4 / 24...
Pneumatische Anschlüsse VORSICHT Kabelbruchgefahr! P Beschädigung des Gerätes. P Die elektrischen Anschlüsse sind fixiert. ● Elektrische Anschlüsse nicht verdrehen. Bei Anschlussleitungen >30m installationsseitig Schutzmaßnahmen gegen Stoßspannungen vornehmen! Anschluss Bezeichnung Versorgungsluftanschluss P (max. 10 bar) Initialisierung und Arbeitsanschluss für Prozessventil A1 Entlüftungsanschluss R Inbetriebnahme Max.
Automatische Initialisierung 3. Die automatische Initialisierung wird durchgeführt. 1. Initialisierungsspannung 24 V DC an Pin 5 Symbol Symbol anschließen und aktivieren (t > 1s). OPEN CLOSED Symbol Symbol ERROR POWER OPEN CLOSED ERROR POWER Initialisierung +24V DC Inbetriebnahme 1. Analogen Sollwert 4-20 mA (0-20 mA/ 0-10 V) vorgeben.
Anzeigeelemente Bezeichnung Farbe OPEN gelb ERROR CLOSED orange OPEN ERROR POWER gelb CLOSED POWER LED 1 LED 2 LED 3 LED 4 Bedeutung Fehlernummer OPEN ERROR CLOSED POWER Position erreicht Ventil in Endlage AUF Ventil in Endlage ZU Ventil fährt in Richtung AUF Ventil fährt in Richtung ZU Regler in Initialisierungsphase Sollwert >...
Fehlermeldungen Fehler Fehlermeldung Fehlerursache Auswirkung Fehlerbehebung Sollwert > 20,5 mA / Sollwertsignal > 20,5 mA / Prozessventil Nr. 1 Sollwertsignal überprüfen 10,25 V 10,25 V wird entlüftet Prozessventil Nr. 2 Sollwert < 3,5 mA Sollwertsignal < 3,5 mA Sollwertsignal überprüfen wird entlüftet Nr.
Technische Daten Elektrische Daten Allgemeines Schutzart nach EN 60529 IP 65 / IP 67 ¹⁾ Spannungsversorgung Gewicht 220 g Spannungsversorgung = 18...30 V DC Maße L x B x H siehe Bemaßung Leistungsaufnahme ≤ 4 W (bis 24 V DC) Einbaulage beliebig Analogeingänge...
