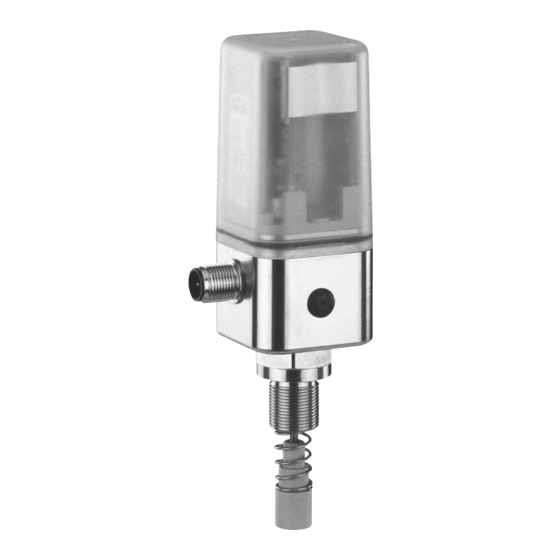

- Seite 1 GEMÜ 1434 µPos Intelligenter Elektropneumatischer Stellungsregler Betriebsanleitung Weitere Informationen Webcode: GW-1434...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 12.04.2019 GEMÜ 1434 2 / 32 www.gemu-group.com...
- Seite 3 Sofern der Eingang Anlagenseitig nicht verdrahtet wurde, kann das separat erhältliche Initialisierungskit 1434 000 ZIK hierzu verwendet werden. Alternativ kann bei konfektionierbaren Steckverbindern das Gehäuse des M12 Stecker, mit dem das Pro- dukt angeschlossen wurde, geöffnet werden und eine temporäre Drahtbrücke von Pin 1 auf Pin 5 fixiert werden. 3 / 32 www.gemu-group.com GEMÜ 1434...
-
Seite 4: Inhaltsverzeichnis
15 Betrieb ..............26 16 Fehlerbehebung ............27 17 Inspektion und Wartung ..........28 18 Demontage ..............28 19 Entsorgung ............... 28 20 Rücksendung ............28 21 Konformitätserklärung nach 2014/30/EU (EMV- Richtlinie) ..............29 4 / 32 GEMÜ 14341434 www.gemu-group.com... -
Seite 5: Allgemeines
Einstellung und Initialisierung von GEMÜ Produkten. Die Aktivierung erfolgt geräteabhängig mittels ex- ternem Impulssignal oder vorhandenen Vorkehrungen am Gerät (Magnet- oder Gehäuseschalter). Die Umstellung in den Normalbetriebmodus erfolgt nach erfolgreichem Ablauf automatisch. www.gemu-group.com 5 / 32 GEMÜ 1434... -
Seite 6: Sicherheitshinweise
13. Das Produkt ordnungsgemäß instand halten. CLOSED 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- POWER kument beschrieben sind, nicht ohne vorherige Abstim- mung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- fragen. GEMÜ 1434 6 / 32 www.gemu-group.com... -
Seite 7: Led-Zustände
Normalbetriebsmodus und rea- Leuchtet giert auf das vorgegebene externe Sollwertsignal. Blinkt kurz auf, f=1,66 Hz; 0,30s an/0,3s aus Blinkt langsam, f=3,33 Hz;0,15s an/0,15s aus Blinkt schnell, f=1,66 Hz; 0,15s an/0,45s aus www.gemu-group.com 7 / 32 GEMÜ 1434... -
Seite 8: Gemü Conexo
Für weitere Informationen lesen Sie die Betriebsanleitungen geringem Hub der CONEXO Produkte oder das Datenblatt CONEXO. Die Produkte CONEXO App, CONEXO Portal und CONEXO Pen sind nicht Bestandteil des Lieferumfangs und müssen sepa- rat bestellt werden. GEMÜ 1434 8 / 32 www.gemu-group.com... -
Seite 9: Bestimmungsgemäße Verwendung
Hilfe eines Anbausatzes (Feder, Betätigungsspindel) mit der Spindel des Antriebes verbunden. Über die elektrischen Anschlüsse können die Ventilstellung und der integrierte Weggeber überwacht werden. Der pneumatische Antrieb wird mittels der Vorsteuerventile direkt angesteuert und geregelt. www.gemu-group.com 9 / 32 GEMÜ 1434... -
Seite 10: Bestelldaten
4 - 20 mA, Istwertausgang 0 - 20 mA, Istwertausgang 0 - 10 V, Istwertausgang 9 Durchflussleistung Code 15 l/min 10 Weggeberausführung Code Potentiometer 10 mm Länge Potentiometer 30 mm Länge Potentiometer extern, Steckverbinder M12 10 / 32 GEMÜ 1434 www.gemu-group.com... - Seite 11 Zuluft über Schnellsteckverbinder winklig für 6 mm Schlauch, Ausgang über Schnellsteckverbinder winklig für 6 mm Schlauch 8 Option ohne 9 Durchflussleistung 15 l/min 10 Weggeberausführung Potentiometer 10 mm Länge 11 Ausführungsart ohne 12 CONEXO ohne 11 / 32 www.gemu-group.com GEMÜ 1434...
-
Seite 12: Technische Daten
3% (nur relevant für Initialisierung) Zuordnung Weggeber Eingefahren (oben) ≙ 100 % (Ventil geöffnet) Spindel/Ventilposition Ausgefahren (unten) ≙ 0 % (Ventil geschlossen) 1) Ausführungsart Code 6960: Invertierte Wirkweise gegenüber Beschreibung (Weggebersignal invertiert). Für Ventile mit umgekehrter Zuordnung. 12 / 32 GEMÜ 1434 www.gemu-group.com... -
Seite 13: Elektrische Daten
0 – 10 V: max. 10 mA Bürde: 0/4 - 20mA: max. 600 Ω Genauigkeit / Linearität: ≤ ±1 % v. E. Temperaturdrift: ≤ ±0,5 % v. E. Auflösung: 12 bit Kurzschlussfest: Überlastsicher: ja (bis max. 30 V DC) 13 / 32 www.gemu-group.com GEMÜ 1434... -
Seite 14: Programmiereingang Initialisierung (Speed-Ap Funktion)
Bei Signalvorgabe 0/4 mA oder 0 V ist die Stellung des Ventils geschlossen. Regelabweichung: ≤ 1 % (Standard) ≤ 2 % (K-Nr. 2442) ≤ 5 % (K-Nr. 2443) Initialisierung: automatisch über 24 V DC Signal Dichtschließfunktion: Zu: W ≤ 0,5 % Auf: W ≥ 99,5 % 14 / 32 GEMÜ 1434 www.gemu-group.com... -
Seite 15: Abmessungen
1. Ventil Federkraft geschlossen, M16 Adaptionsgewinde – Standard 2. Ventil Federkraft geschlossen, M16 Adaptionsgewinde – Sonderbauform für GEMÜ 9415 3. Ventil Federkraft geschlossen, M22 Adaptionsgewinde 4. Ventil Federkraft geöffnet oder beidseitig angesteuert, M16 oder M22 Adaptionsgewinde 15 / 32 www.gemu-group.com GEMÜ 1434... -
Seite 16: Weggeberausführung Code S01
Abmessungen 9.3 Externer Anbau 9.3.1 Weggeberausführung Code S01 SW24 16,6 M20x1,5 SW24 SW27 Abbildung inklusive separat erhältlichen Befestigungswinkel Maße in mm 16 / 32 GEMÜ 1434 www.gemu-group.com... -
Seite 17: Herstellerangaben
1. Spindel 1 herausziehen. 2. Einkerbung vom 2. Optische Stellungsanzeige 2 und / oder Abdeckkappe 1 Distanzstück 4 zur Feder vom Antriebsoberteil entfernen. ausrichten und mit Feder 2 über Spindel 1 schieben und mit Betätigungsspindel 3 fixieren. www.gemu-group.com 17 / 32 GEMÜ 1434... -
Seite 18: Montage Anbausatz: Mit Befestigungswinkel / Extern
▶ Beinhaltet die Druckscheibe keinen Einstich für ein Dichtelement ist dieses bereits in einem dafür vorgese- henen Einstich an der Adaptionsöffnung des Antriebs- kopfes eingelegt (z.B GEMÜ 687 in Steuerfunktion Feder- kraft geöffnet - Code 2). GEMÜ 1434 18 / 32 www.gemu-group.com... - Seite 19 Uhrzeigersinn einschrauben. 1. Antrieb in Geschlossen-Position bringen. 2. O-Ringe 1 und 2 in Adapter 3 einlegen. Wenn 1 Adapter beiliegend: 3. Adapter 3 bis zum Anschlag in Antriebsöffnung ein- schrauben und festziehen. www.gemu-group.com 19 / 32 GEMÜ 1434...
- Seite 20 Befestigungswinkel wird durch den Weggeber und den in die Antriebsöffnung geschraubten Adapter befestigt. Variante 4: Befestigungswinkel wird zwischen eingeschraubten Adapter in der Antriebsöffnung und einem zweiten Adapter befestigt. Der Weggeber wird in den oberen Adapter eingeschraubt. Zwischen den Adaptern befinden sich O-Ringe. GEMÜ 1434 20 / 32 www.gemu-group.com...
-
Seite 21: Externe Montage
6. Stellungsregler 1 pneumatisch versorgen und mit dem 3. Antrieb in Offen-Position bringen. Prozessventil 3 verbinden. SW 27 4. Weggeber 4 bis zum Anschlag in die Antriebsöffnung 3 oder den Adapter einführen und gegen die Federvorspan- nung im Uhrzeigersinn einschrauben. www.gemu-group.com 21 / 32 GEMÜ 1434... -
Seite 22: Elektrischer Anschluss
Elektrische Anschlüsse maximal einmal um 360° drehen. Lage der Gerätestecker ● Pin-Belegung Signalname UP-, Ausgang Potentiometer, Versorgungsspannung UPsig, Eingang der Spannung des Potentiometerschleifers UP+, Ausgang Potentiometer Versorgungsspannung n.c. n.c. 1) Potentiometersignal wird intern invertiert verarbeitet. GEMÜ 1434 22 / 32 www.gemu-group.com... -
Seite 23: Installation Im Explosionsgefährdeten Bereich
Betriebsanleitungen gelten. Folgende Komponenten sind für diese Betriebsweise zu ver- wenden (die angegebenen Sicherheitsbarrieren sind beispiel- haft. Kundenseitig können auch andere Sicherheitsbarrieren mit vergleichbaren Eigenschaften verwendet werden): 24V DC / Sollwert Sicherer Bereich Explosionsgefährdeter Bereich www.gemu-group.com 23 / 32 GEMÜ 1434... -
Seite 24: Pneumatischer Anschluss
SW3 gegen den Uhrzeigersinn aus den Entlüftungs- Fehler Arbeitsanschluss A1 bohrungen herausdrehen und entfernen. Sollwert < 4,0 mA* entlüftet Sollwert > 20 mA bzw. 10 V entlüftet * nur bei Ausführung 4-20 mA Sollwerteingang (Code A) GEMÜ 1434 24 / 32 www.gemu-group.com... -
Seite 25: Inbetriebnahme
8. Initialisierungsspannung deaktivieren. ð LEDs OPEN und CLOSED blinken alternierend ð Die automatische Initialisierung wird durchgeführt. Die Initialisierungsphase dauert wenige Minuten, in der das Prozessventil mehrmals auf und zu gesteuert wird. Der Initialisierungsvorgang wird selbstständig beendet. www.gemu-group.com 25 / 32 GEMÜ 1434... -
Seite 26: Betrieb
Drahtbrücke von Pin 1 auf Pin 5 fixiert wer- den. Funktion OPEN ERROR CLOSE POWER Sollwert min. (0 / 4 mA / Zwischen- stellung Sollwert max. (20 mA / 10 V) Regler in Initialisie- rungspha- 1) LEDs blinken alternierend GEMÜ 1434 26 / 32 www.gemu-group.com... -
Seite 27: Fehlerbehebung
Rücksendung zum Service Sollwert zu hoch Sollwertsignal > 20,5 mA/10,25 V Sollwertsignal prüfen Sollwertsignal zu niedrig Sollwertsignal < 3,5 mA Sollwertsignal prüfen Gerätefehler Fehlende pneumatische Versorgung, Pneumatische Versorgung prüfen, Leckage im pneumatischen System Pneumatische Verbindung prüfen 27 / 32 www.gemu-group.com GEMÜ 1434... -
Seite 28: Inspektion Und Wartung
3. Steuermedium deaktivieren. 4. Steuermediumleitung(en) trennen. 5. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 20 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundier- ten Medien achten. 2. Alle Teile entsprechend der Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. GEMÜ 1434 28 / 32 www.gemu-group.com... -
Seite 29: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)
Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ 1434 Angewandte Normen: – DIN EN 61326-1 (Industrie) Störfestigkeit: EN 61000-6-2 Störaussendung: EN 61000-6-3 Ingelfingen-Criesbach, 29-05-2018 Joachim Brien Leiter Bereich Technik 29 / 32 www.gemu-group.com GEMÜ 1434... - Seite 30 30 / 32 GEMÜ 1434...
- Seite 31 31 / 32 GEMÜ 1434...
- Seite 32 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88594776* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 04.2019 | 88594776 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
