Delomatic 4

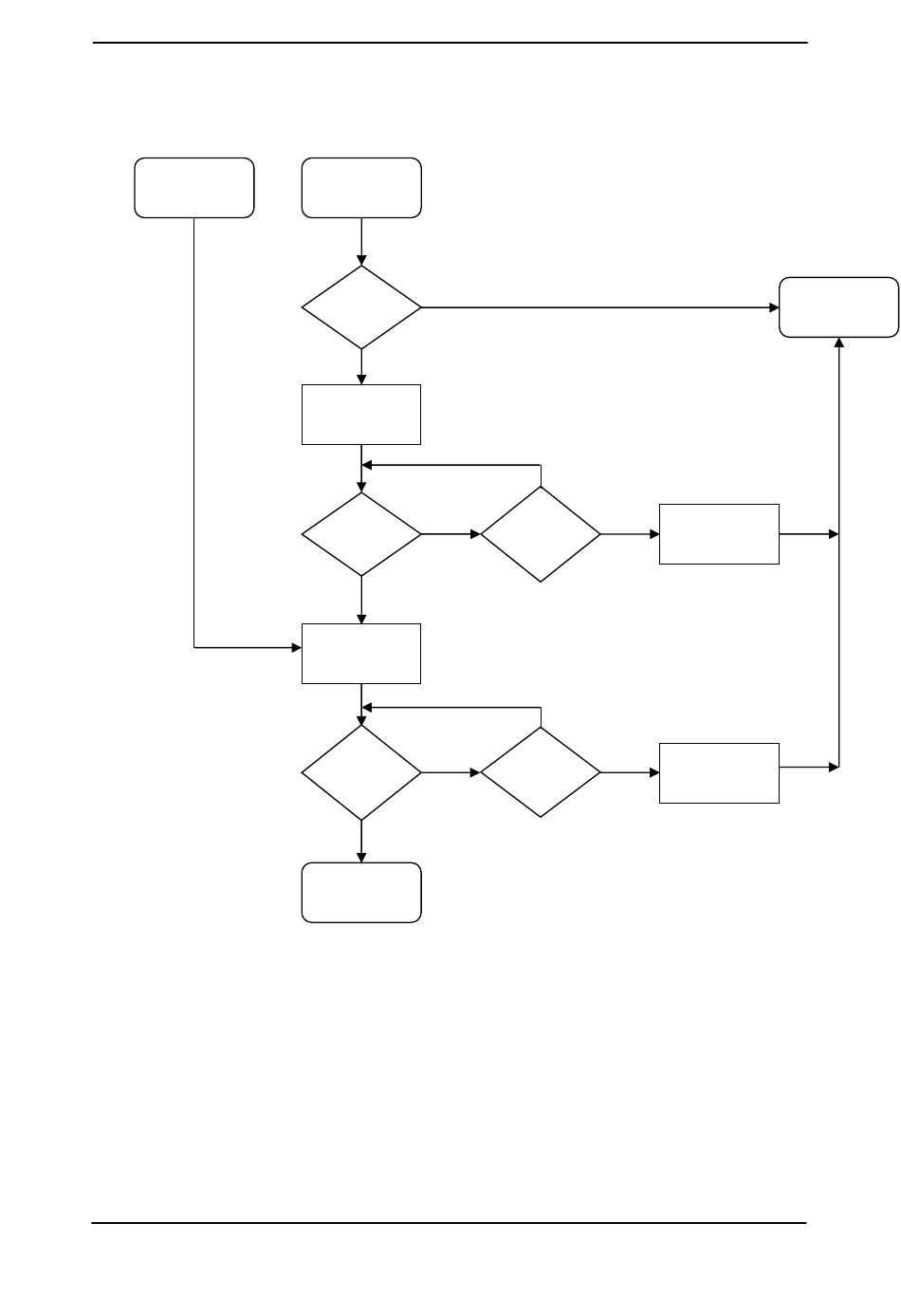

Ablaufdiagramm für die LS AUS-Sequenz
Schutz-
LS AUS
Im Fall eines aktiven
Schutz LS AUS-Signals
wird LS sofort geöffnet,
unabhängig von
ausgewähltem Modus
und Alarmbedingungen.
DEIF A/S
4189232117C
Anhang 17.3
PMS
LS AUS Befehl
NEIN
Bereit für LS
AUS?
JA
Start Entlastung und Start
Timer
NEIN
Entlastet?
JA
Einstellung LS AUS-
Ausgang und Start Gs
AUS-Timer
NEIN
LS AUS
Rückmeldun
g?
JA
LS AUS-Sequenz ist
abgeschlossen.
Teil 2: Aggregatsteuerung
LS AUS Signal wird intern gesendet aufgrund
lastabhängigen Stopps.
Im SEMI-AUTO werden die Signale vom CP gesendet.
Für Bereitschaft für GEN. LS AUS müssen
folgende Bedingungen erfüllt werden:
LS Position EIN
PMS-Steuerung
Keine Entlastungs- oder LS AUS Alarme
NEIN
JA
Entlastungs-
Timer
abgelaufen?
NEIN
JA
LS AUS
Timer
abgelaufen?
Übertragen des PMS-
Stoppbefehls an
nächsten DG
Entlastungsfehler
Alarm
Alarm LS AUS Fehler
Seite 33 von 34
