Delomatic 4
Jede DGU verfügt über zwei programmierbare Steuerungen, die die Regelung von Frequenz
und Last ermöglichen.
•
Die Frequenzsteuerung ist aktiv, wenn der DGU die Frequenzsteuerung zugewiesen ist.
•
Die Laststeuerung ist aktiv, wenn die DGU einen parallel geschalteten Generator
steuert.
Während der Synchronisation ist nur die Frequenzsteuerung aktiv.
Frequenz- und Laststeuerung wird auf der Display-Einheit für die DGU, über die die
Steuerungen aktiviert wurden, angezeigt durch
• eine grüne LED „REGLER EIN"
Ist die optionale Spannungsregulierung Bestandteil der Software, wird der Spannungsregler
über dieselbe LED angezeigt.
Die programmierbare Frequenz- / Laststeuerung
Die Frequenz- und Laststeuerung wird von denselben Hardware-Ausgängen des SCM-Moduls
gehandhabt.
SIGNALNAME
•
ESG
•
MSG
MSG (Relaisausgänge für mechanische Drehzahlregler) wird nur auf Anforderung im
SCM-Modul implementiert.
Die Steuerungen im SCM-Modul bestehen aus einem programmierbaren Pulse Width
Modulator (Impulsweitenmodulator), der von einer P-Steuerung geregelt wird. Bei einem aktiven
ESG-Ausgang verwandelt ein integrierter Regelkreis den Ausgang vom PWM zum analogen
Wert an den ESG-Klemmen.
SCM
R
EF.
SCHRITTREGLE
e
+
R
*VERSTÄRKUNG
-
*IMPULSZEIT
*TOTZONE
DEIF A/S
4189232117C

Frequenzsteuerung / Wirklaststeuerung

SIGNALTYP
Analogausgänge
Relaisausgänge
AU
F
AB
IMPULSZ
EIT

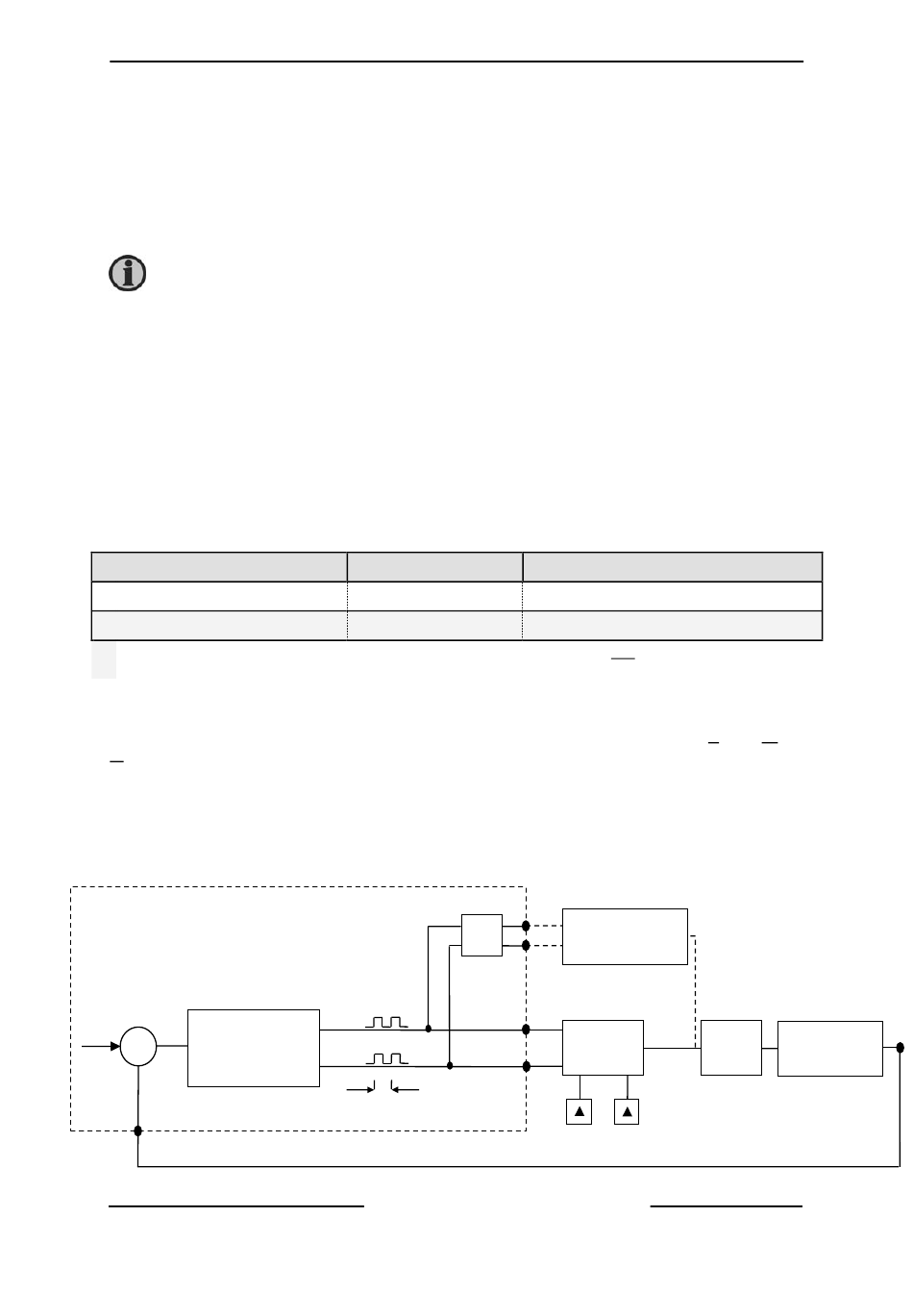

Funktionsprinzip der Steuerungen
Teil 2: Aggregatsteuerung
ORT
(SCM – Klemmen 20-32)
(SCM – Klemmen 36-37 / 38-39)
ES
G ELEKTR.
I
DREHZAHLREGLER
MS
G
HILFS-
MOTOR
KRAFT
DIESEL
STOFF
GENERATOR
PUMPE
Seite 19 von 34
