Dibujo Seccional Y Piezas De Recambio - Gemü 610 Original Einbau- Und Montageanleitung

20

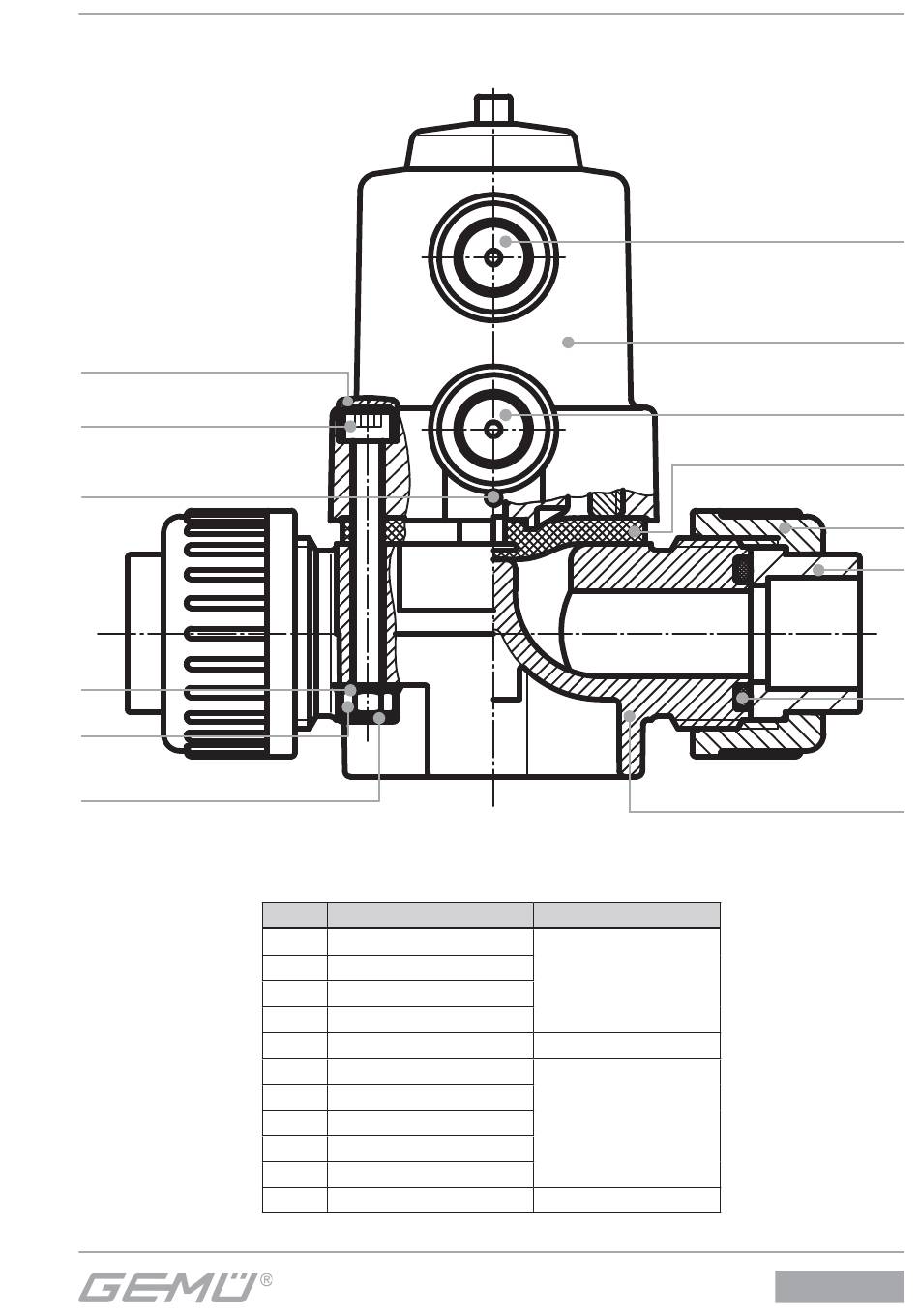

Dibujo seccional y piezas de recambio

22
18
Orifi cio de detección
de fugas
19
20
23
Ítem Denominación
1 Cuerpo de la válvula
3 Junta tórica
4 Pieza de inserción
5 Tuerca de apriete
2 Diafragma
18 Tornillo
19 Arandela
22 Tapón protector
23 Tapón protector
20 Tuerca
A Actuador
Referencia de pedidos
}
K610...
600 10M...
}
610...S30...
9610 10...
33 / 36
Conexión 4
A
Conexión 2
2
5
4
3
1
610
