6.2 Montaje

El IO 112 está preparado para montaje sobre un raíl
DIN de 35 mm (EN 50 022).
Para instalar el módulo IO 112, engancharlo en la
parte superior del raíl DIN y encajar la parte inferior
en el raíl.

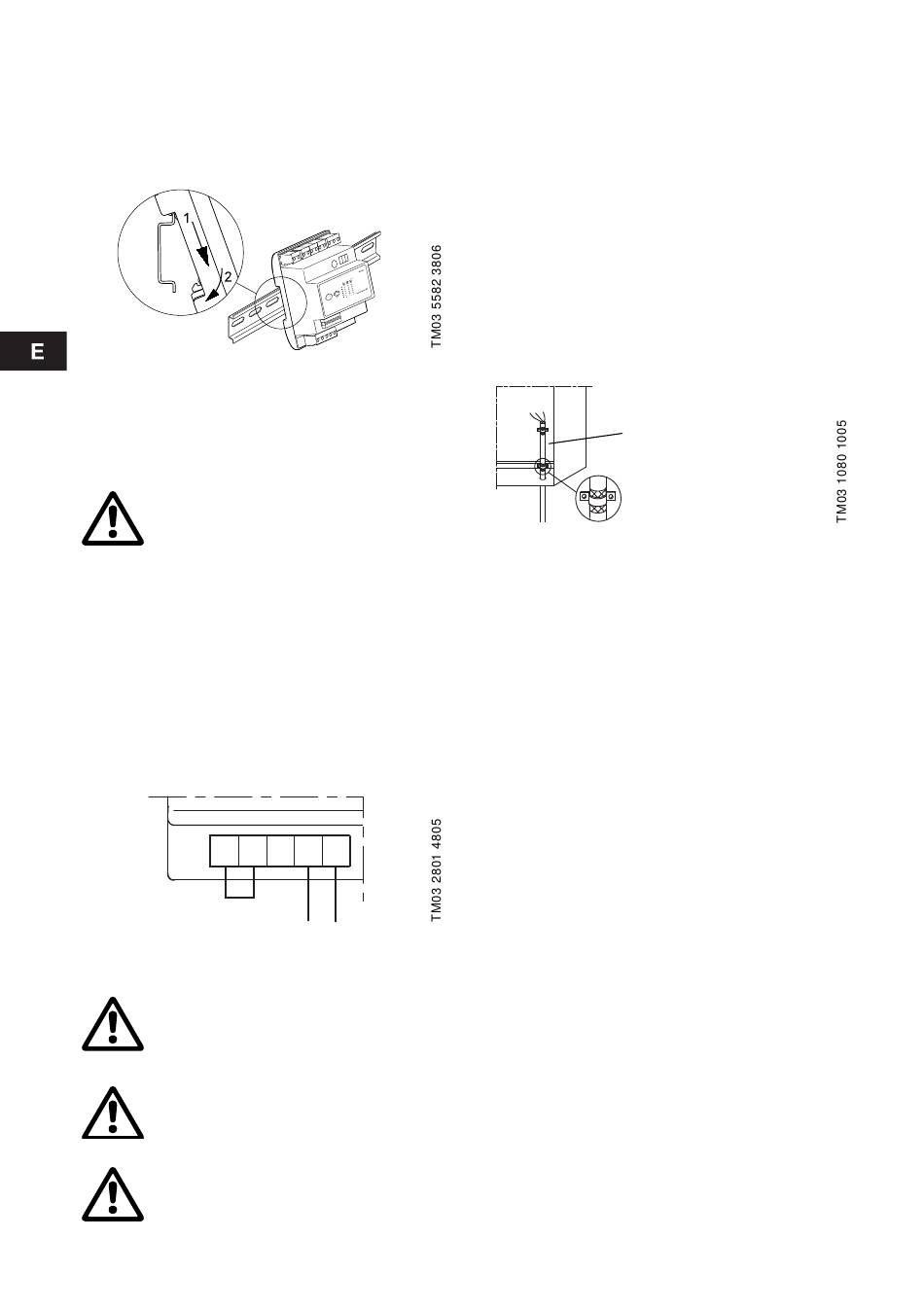

Fig. 3 Montaje en raíl DIN
Para retirar el módulo IO 112 empujarlo hacia arriba
y fuera del raíl DIN.
La instalación debe incorporar un interrup-
tor para desconectar la tensión de fase en
los terminales de la pos. 10. Ver fig. 1.
Debe estar cerca del módulo IO 112 y de
fácil acceso para el operario. Debe estar
marcado como interruptor para IO 112.
El interruptor debe ser según IEC 60947-1
y IEC 60947-3.
6.3 Conexión eléctrica
Todos los terminales son para máx. 8 A. Los termi-
nales 8, 9, 10 y 12 son para tamaño de cable AWG
28 12; el terminal 13 es para AWG 28 16.
Tensión nominal de los terminales individuales, ver
14. Datos eléctricos.
Nota: Si no se utiliza la función PT, los terminales P1
y P2 deben conectarse mediante un puente. Ver fig.
4.
P1 P2 P3 P4 P5
Fig. 4 Puente entre P1 y P2
El aislamiento entre el cuadro donde el
módulo está instalado y los terminales de
entrada para sensores debe tener una
resistencia dieléctrica de 2210 VAC, o el
cuadro debe conectarse a tierra.
Los terminales T1 y T2 (pos. 8) pueden
conectarse a tensión de fase. Ver fig. 1.
Controladores externos conectados al
módulo IO 112 mediante la conexión
RS485 deben ser según IEC 60950-1
(USA: UL 60950-1).
36
6.3.1 Instalación EMC correcta
Es especialmente importante asegurar una insta-
lación EMC correcta de bombas con variador de fre-
cuencia.
Deben cumplirse las siguientes reglas:
• Conectar la pantalla del cable a tierra.
• No retorcer los extremos de la pantalla ya que
esto destruirá el efecto de la pantalla a altas fre-
cuencia. Utilizar abrazaderas para cables como
indica la fig. 5.
• Es importante garantizar un buen contacto eléc-
trico desde la placa de montaje a través de los
tornillos de montaje hasta el cuadro metálico del
variador de frecuencia.
• Utilizar arandelas dentadas y una placa de mon-
taje galvánicamente conductiva.
Observar la capa de plás-
tico aislante entre la pan-
talla y el forro.
Fig. 5 Pantalla fijada con abrazadera para
cables
