8.3 Ejemplo 3, aplicación con temperatura
ascendente
La aplicación está controlada por un sensor Pt1000.
La bomba debe arrancar cuando la temperatura de
por ejemplo un líquido llegue al nivel mínimo (límite
2) y parar cuando la temperatura llegue al nivel
máximo (límite 1).
Límite de alarma
Límite 1
Límite 2

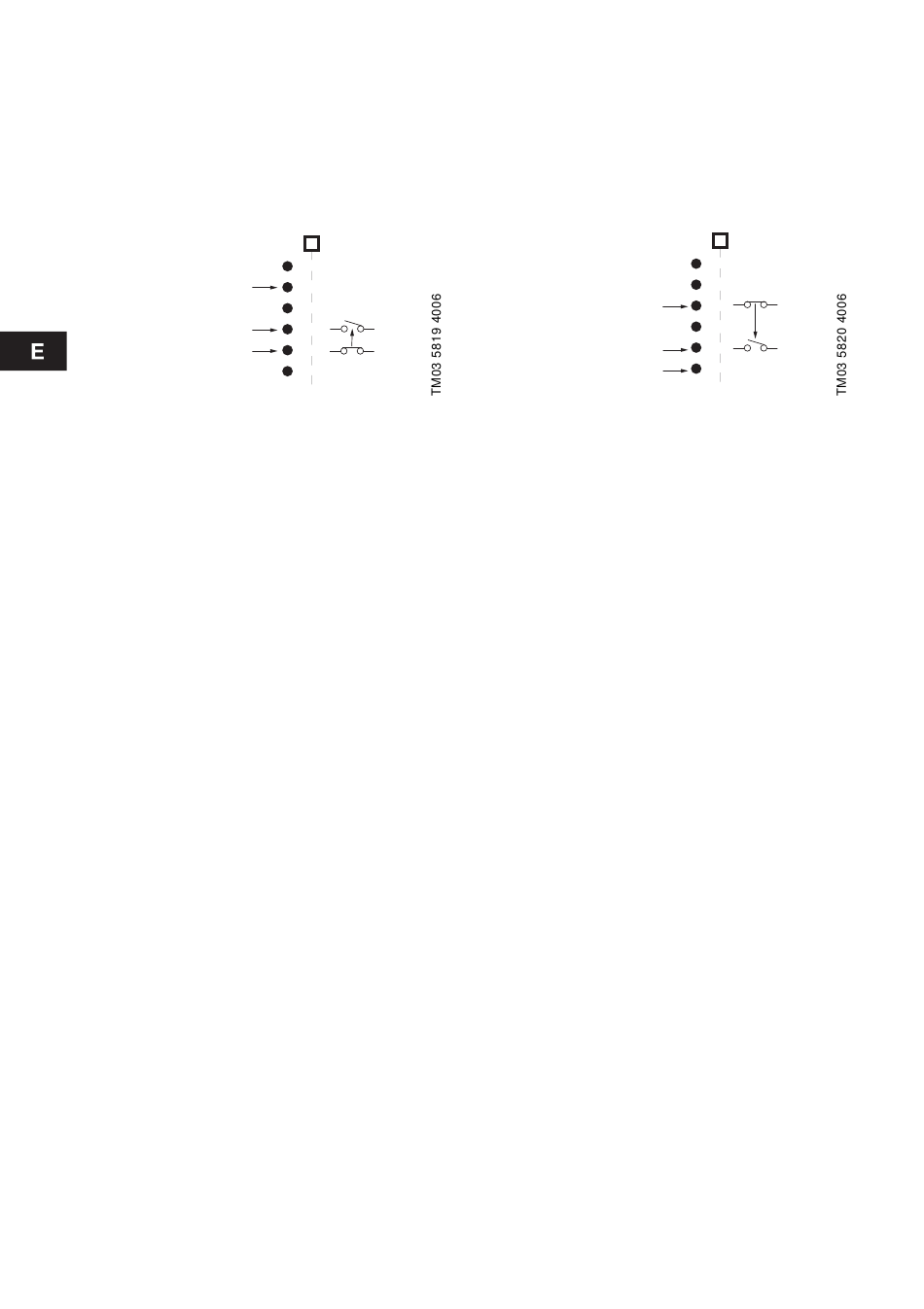

Fig. 9 Aplicación con temperatura ascendente
Debe ajustarse un límite de alarma por encima del
nivel máximo.
Límite de alarma:
Límite 1:
Límite 2:
Límite de alarma
El límite de alarma siempre debe ajustarse primero.
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: ON (hacia arriba).
Interruptor 7: OFF (hacia abajo).
Girar el potenciómetro hasta que se encienda la luz
o
testigo para 100 C. Esperar 5 segundos hasta que el
valor esté guardado.
Límite 1
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: ON (hacia arriba).
Interruptor 7: ON (hacia arriba).
Girar el potenciómetro hasta que se encienda la luz
testigo para 60°C. Esperar 5 segundos hasta que el
valor esté guardado.
Límite 2
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: OFF (hacia abajo).
Interruptor 7: ON (hacia arriba).
Girar el potenciómetro hasta que se encienda la luz
testigo para 40°C. Esperar 5 segundos hasta que el
valor esté guardado.
42
PT
120
100
80
60
40
20
o
C
100°C
60°C
40°C
8.4 Ejemplo 4, aplicación con temperatura
descendente
La aplicación está controlada por un sensor Pt1000.
La bomba debe arrancare cuando la temperatura por
ejemplo de un líquido llegue al nivel máximo (límite
2) y parar cuando la temperatura llegue al nivel mín-
imo (límite 1).
Límite 2
Límite 1
Límite de alarma
Fig. 10 Aplicación con temperatura descendente
Debe ajustarse un límite de alarma por debajo del
nivel máximo.
Límite de alarma:
Límite 1:
Límite 2:
Límite de alarma
El límite de alarma siempre debe ajustarse primero.
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: OFF (hacia abajo).
Interruptor 7: OFF (hacia abajo).
Girar el potenciómetro hasta que se encienda la luz
testigo para 20°C. Esperar 5 segundos hasta que el
valor esté guardado.
Límite 1
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: OFF (hacia abajo).
Interruptor 7: ON (hacia arriba).
Girar el potenciómetro hasta que se encienda la luz
testigo para 40°C. Esperar 5 segundos hasta que el
valor esté guardado.
Límite 2
Ajustes de interruptores:
Interruptor 1: OFF (hacia abajo).
Interruptor 2: ON (hacia arriba).
Interruptor 4: ON (hacia arriba).
Interruptor 7: ON (hacia arriba).
Girar el potenciómetro hasta que se encienda la luz
testigo para 60°C. Esperar 5 segundos hasta que el
valor esté guardado.
PT
120
100
80
60
40
20
o
C
20°C
40°C
60°C
