10.4 Пример 4, применение при
понижающейся температуре
Процесс регулируется датчиком Pt1000. Насос
должен включиться, когда температура,
например, воды достигнет максимума
(предельного значения 2), и должен
остановиться, когда температура достигнет
минимума (предельного значения 1).
Предельное
значение 2
Предельное
значение 1
Предел аварийного
сигнала

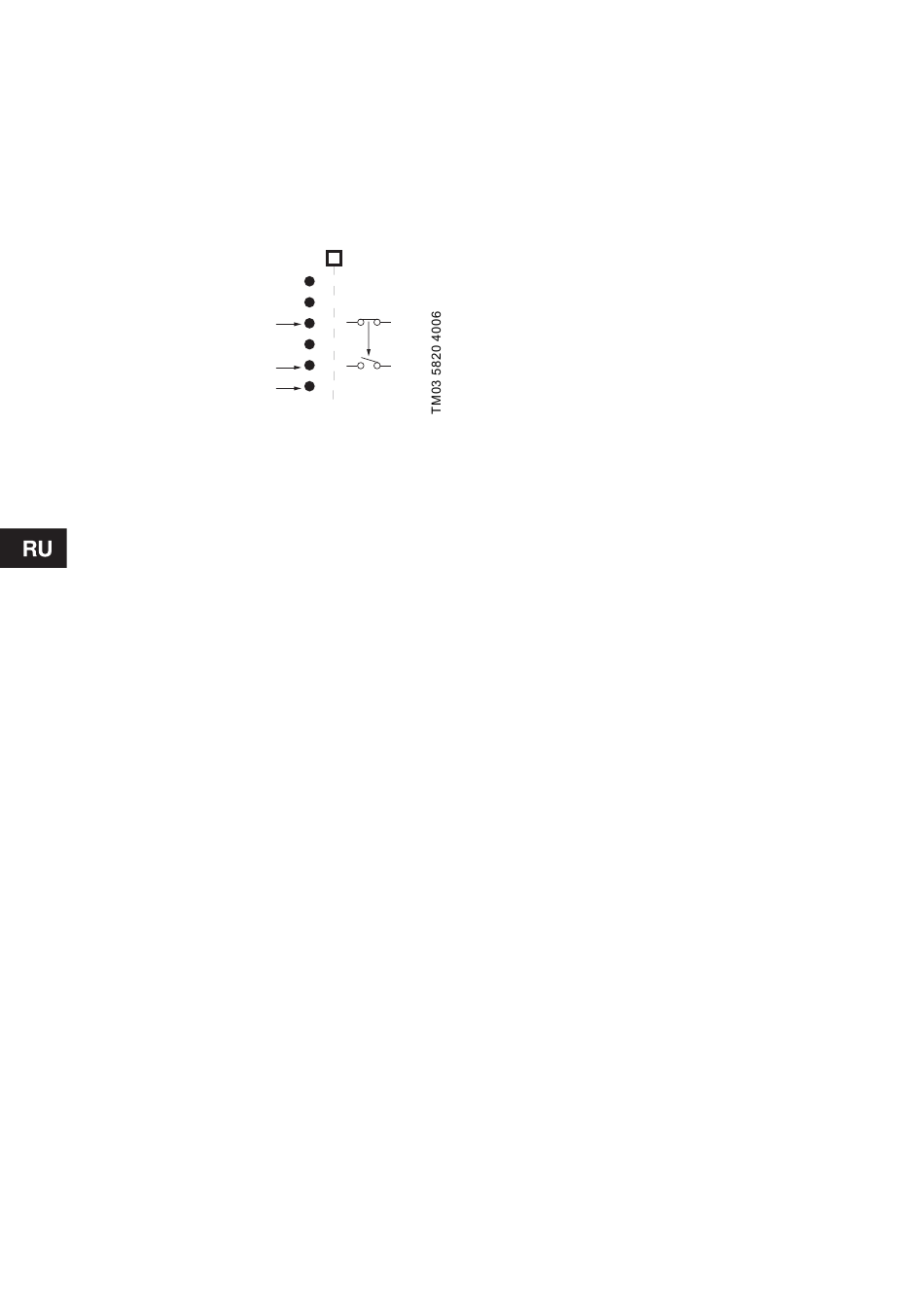

Рис. 10 Применение при понижающейся
температуре
Предел аварийного сигнала должен быть задан
ниже максимального уровня.
Предел аварийного сигнала:20°C
Предельное значение 1:40°C
Предельное значение 2:60°C
Предел аварийного сигнала
В первую очередь всегда задаётся предел
аварийного сигнала.
Настройки микропереключателей:
Микропереключатель 1:
Выкл (нижнее положение).
Микропереключатель 2:
ВКЛ (верхнее положение).
Микропереключатель 4:
Выкл (нижнее положение).
Микропереключатель 7:
Выкл (нижнее положение).
Поворачивайте потенциометр, пока не загорится
световой индикатор 20°C. Подождите 5 секунд -
сохранение величины.
74
Предельное значение 1
Настройки микропереключателей:
Микропереключатель 1:
Выкл (нижнее положение).
Микропереключатель 2:
ВКЛ (верхнее положение).
Микропереключатель 4:
Выкл (нижнее положение).
Микропереключатель 7:
PT
ВКЛ (верхнее положение).
Поворачивайте потенциометр, пока не загорится
120
световой индикатор 40°C. Подождите 5 секунд -
сохранение величины.
100
80
Предельное значение 2
60
Настройки микропереключателей:
40
Микропереключатель 1:
20
Выкл (нижнее положение).
o
C
Микропереключатель 2:
ВКЛ (верхнее положение).
Микропереключатель 4:
ВКЛ (верхнее положение).
Микропереключатель 7:
ВКЛ (верхнее положение).
Поворачивайте потенциометр, пока не загорится
световой индикатор 60°C. Подождите 5 секунд -
сохранение величины.
