INSTALLATION SUPER 8000 FAST
VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN
!! DAS TOR MUSS REIBUNGSFREI LAUFEN !!
ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen
und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es
in einem einwandfreien Zustand ist und der EN12604 entspricht.
- Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor
mit der norm EN12453 in Einklang zu bringen(z.B. das in Bewegung setzen des Motors
per Handsender, wenn der Gehfluegel geoeffnet ist. Das zu vehindern koennen sie
einen Endschalter anschliessen der beim oeffnen des Gehfluegel andere automatischen
funktionen ausser Kraft setzt).
- Ausser der elektrischen und mechanischen Endschalter, die mit der Steuerung verbunden
werden ist es ratsam einen festen Endanschlagpunkt am Boden zu befestigen. Der im
gegeben Fall einer Fehlfunktion der elektronik den Antrieb mt seinen kinetischen und

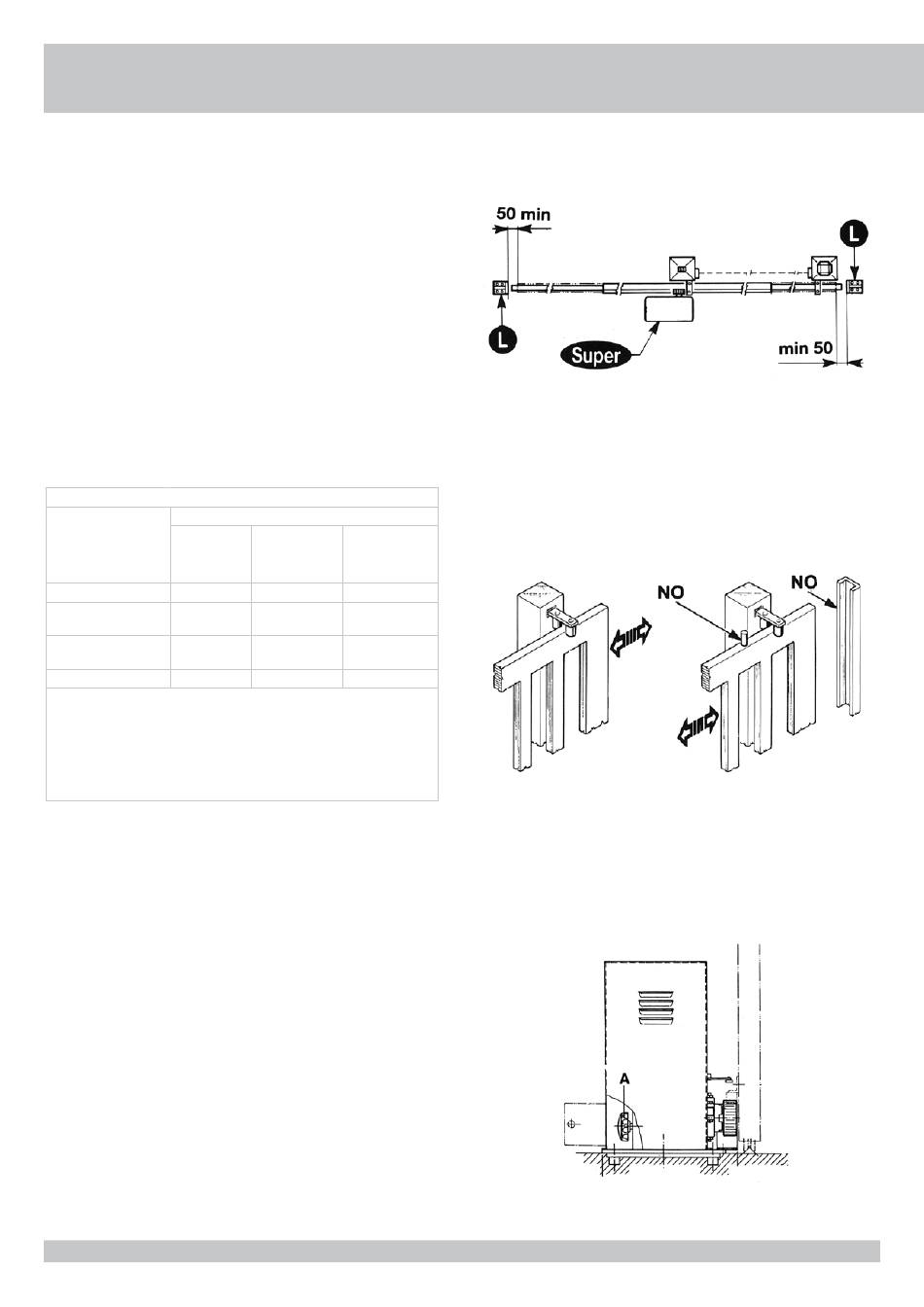

statischer Groesse zum halten bringt (12)(Bild 2). Es ist notwendig, am Ende der Führung
zwei mechanische Stoppvorrichtungen zu befestigen (12) (Abb. 2).
- Die Torsäulen müssen oben Vorrichtungen gegen ein Entgleisen besitzen (Abb. 3), um
unfreiwilliges Aushaken zu vermeiden. Es ist notwendig, am Ende der Führung zwei
mechanische Stoppvorrichtungen zu befestigen (L) (Abb. 2).
ANMERKUNG: Die in Abb. 3 beschriebenen mechanischen Anschläge entfernen.
Es dürfen keine mechanischen Anschläge über dem Tor vorhanden sein, da diese nicht
ausreichend sicher sind.
Komponenten zur Installation nach der Norm EN1253
Fachpersonen
STEUERUNGSSYSTEM
(außer einem
öffentlichen
Platz*)
mit Totmannschaltung A
mit sichtbaren
E
(z.B. Sensor)
mit nicht sichtbaren
E
Impulsen (Fernsender)
automatisch E
* ein Musterbeispiel dafür sind jene Türe, die keine Zufahrt zu einem öffentlichen
Weg haben.
A: Betriebstaste mit Totmannschaltung (das heißt, aktivieren sie eine Funktion,
solange man sie gedrückt hält), wie Code ACG2013.
B: Schlüsselselektor mit Totmannschaltung, wie Code ACG1010.
E: Photozelle, wie Code ACG8026 (Jede 60÷70 cm für die ganze Höhe der Spalte des
Gatters bis zu einem Maximum von 2,5 m anwenden - EN 12445 Punkt 7.3.2.1).
NOTENTRIEGELUNG
Die Entriegelung darf erst nach
Motorstromversorgung erfolgen.
Dieser Schiebetorantrieb ist selbsthemmend, so daß ein zusätzliches Elektroschloß
überflüssig ist. Um das Schiebetor beim Stromausfall entriegeln zu können, machen Sie das
Antriebsgehäuse mit dem beiliegenden Schlüssel auf und drehen Sie den Griff «A» gegen
den Uhrzeigersinn. Um das Schiebetor wieder in Betrieb zu setzen, drehen Sie den Griff in
die umgekehrte Richtung (Abb. 4).
Um das Tor manuell richtig zu pruefen muessen folgende Punkte beachtet werden:
- Das Tor muss einen geeigneten Griff haben.
- Dieser Griff muss so angebracht sein das er kein Risiko ist beim Test.
- Daß die physische notwendige Kraft um das Tor-Blatt zu bewegen nicht höher als 225N
ist, für Tore bei privaten Wohnungen, und 390N für Tore für kommerzielle und industrielle
Situationen (Werte nach 5.3.5 vom EN 12453 Norm).
ANWENDUNG DER SCHLIESSUNG
Fachpersonen
Grenzlose
(öffentlicher
Anwendung
Platz)
B nicht möglich
E E
E E
E E
dem Abschalten der elektrischen
39
D
2
3
4
