I
INSTALLAZIONE SUPER 8000 FAST
CONTROLLO PRE-INSTALLAZIONE
- IL CANCELLO DEVE MUOVERSI SENZA ATTRITI -
N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti.
La porta può essere automatizzata solo se in buono stato e se rispondente alla norma EN
12604.
- L'anta non deve presentare porte pedonali. In caso contrario occorrerà prendere opportune
precauzioni in accordo al punto 5.4.1 della EN12453 (ad esempio impedire il movimento
del motore quando il portoncino è aperto, grazie ad un microinterruttore opportunamente
collegato al quadro elettronico).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello
e cancellata).
- Oltre ai finecorsa presenti nell'unità, è necessario che a ciascuna delle due posizioni
estreme della corsa sia presente un fermo meccanico fisso che arresti il cancello nel caso
di malfunzionamento dei finecorsa. A tal fine il fermo meccanico deve essere dimensionato

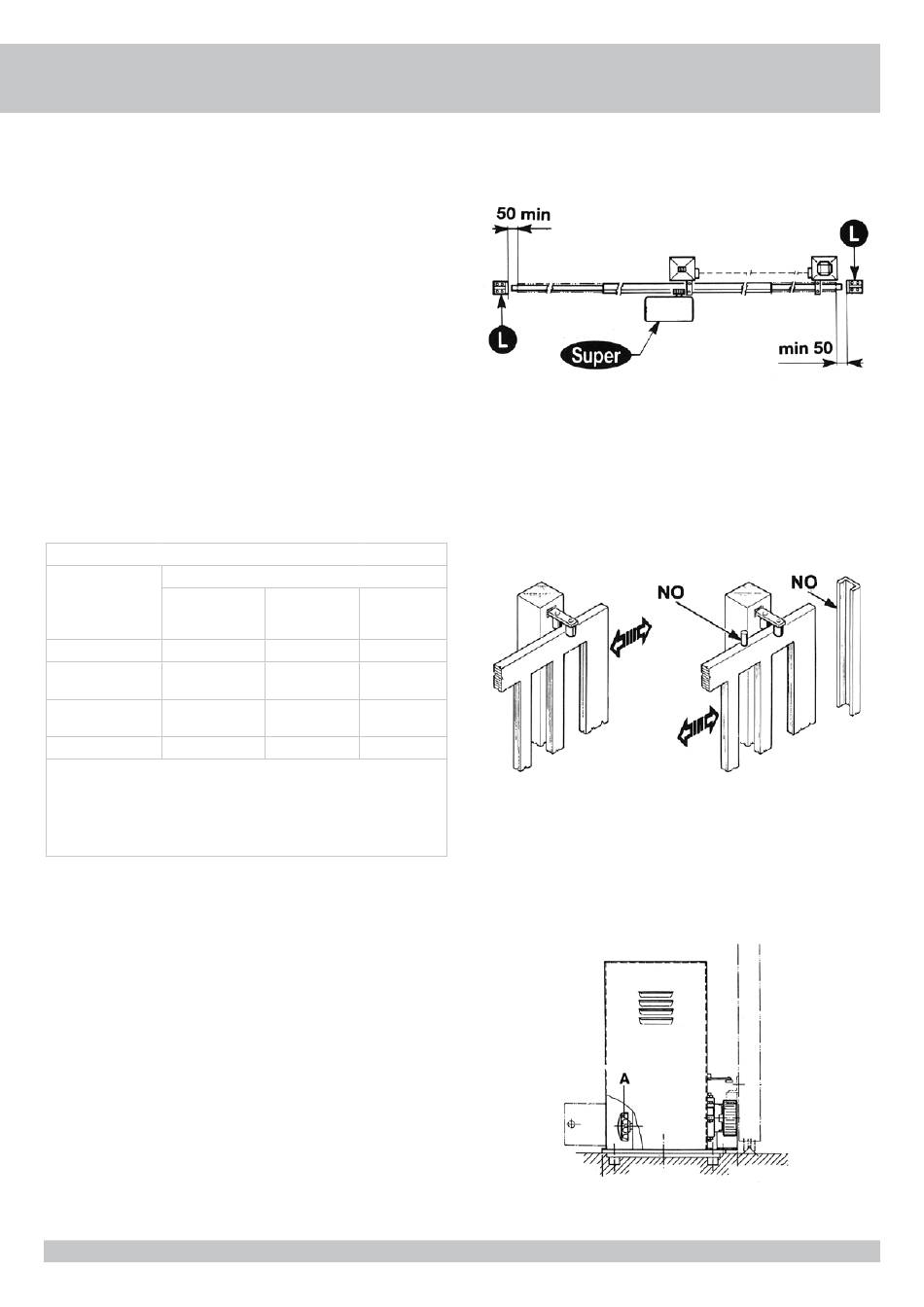

per sopportare la spinta statica del motore più l'energia cinetica del cancello (12) (Fig. 2).
- Le colonne del cancello devono avere superiormente delle guide antideragliamento (Fig.
3) per evitare involontari sganciamenti. É necessario che la guida abbia alle sue estremità
due fermi meccanici (L) (Fig. 2).
Il cancello deve essere protetto da involontari sganciamenti e deve muoversi senza attriti.
N.B. Eliminare fermi meccanici del tipo descritto in figura 3.
Non devono essere presenti fermi meccanici al di sopra del cancello
perché non sono sufficientemente sicuri.
Componenti da installare secondo la norma EN12453
Persone esperte
TIPO DI COMANDO
(fuori da area
pubblica*)
a uomo presente
a impulsi in vista
(es. sensore)
a impulsi non in vista
(es. telecomando)
automatico
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2013
B: Selettore a chiave a uomo presente, come cod. ACG1010
E: Fotocellule, es. cod. ACG8026 (da applicare ogni 60÷70 cm per tutta l'altezza della
colonna del cancello fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
SBLOCCO
Da effettuare dopo aver tolto l'alimentazione elettrica al motore.
L'operatore è di tipo irreversibile e tiene chiuso il cancello senza l'ausilio di serrature.
Per poter aprire manualmente il cancello, qualora venisse a mancare l'energia elettrica,
aprire il carter con l'apposita chiave e ruotare la manopola "A" in senso antiorario.
Per ripristinare il funzionamento elettrico operare in senso contrario (fig. 4).
Per poter eseguire in modo sicuro la movimentazione manuale dell'anta occorre verificare
che:
- Sull'anta siano fornite maniglie idonee;
- Tali maniglie siano posizionate in modo da non creare punti di pericolo durante il loro
utilizzo;
- Lo sforzo manuale per muovere l'anta non superari i 225N per i cancelli posti su siti privati
ed i 390N per i cancelli posti su siti commerciali ed industriali (valori indicati nel punto
5.3.5 della norma EN 12453).
USO DELLA CHIUSURA
Persone esperte
Uso illimitato
(area pubblica)
A B non possibile
E E
E E
E E
E
E
E
6
2
3
4
