D

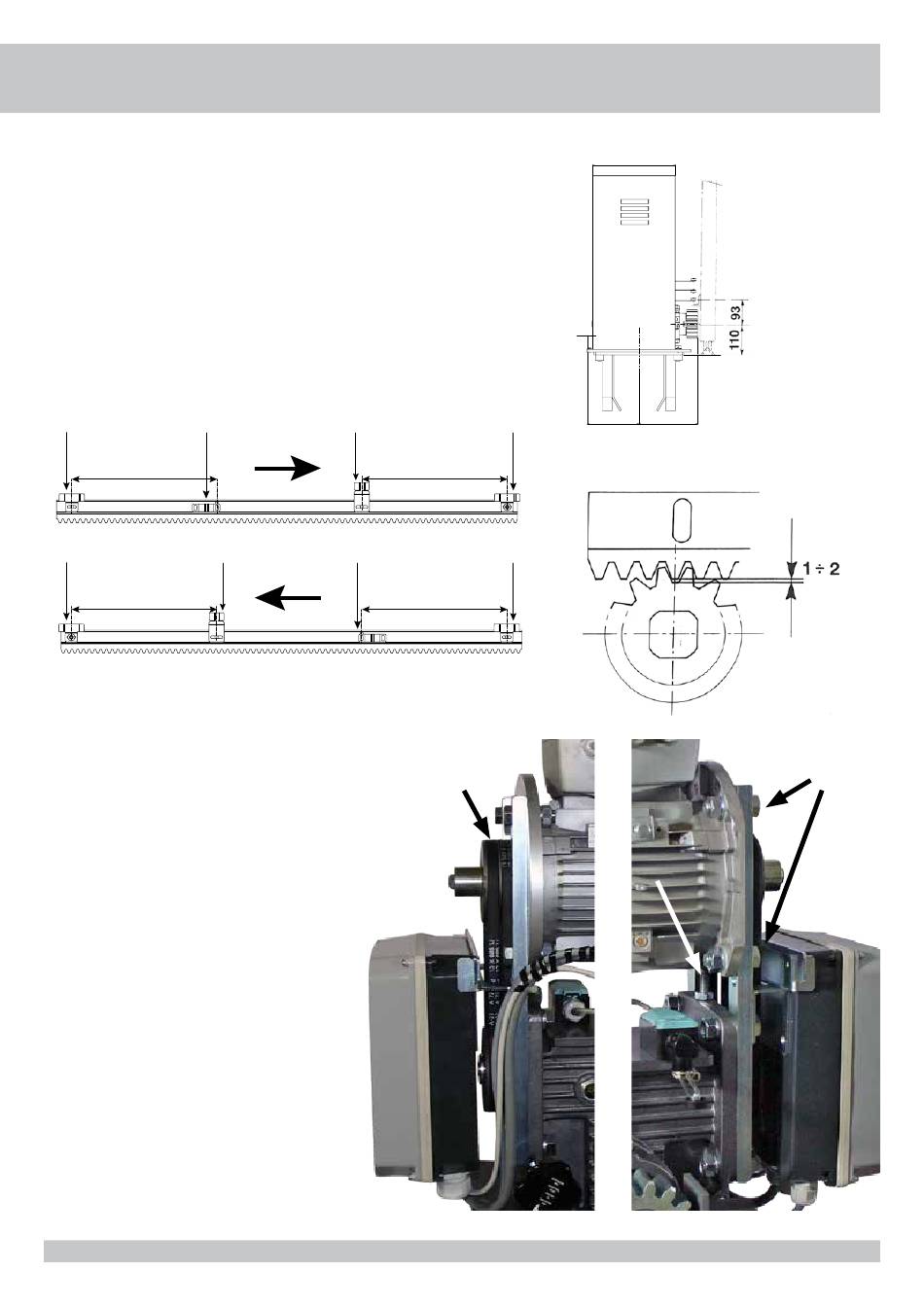

MOTORBEFESTIGUNG UND ZAHNSTANGE

SUPER 8000 FAST ist komplett mit einer im Boden einzubetonierenden Verankerungsplatte und wird mit
den 4 SK-Schrauben 14x45 (zum Lieferumfang gehörend) mit Inbusschlüssel Nr. 22 daran befestigt. Die
Zahnstange muß in bestimmten Abstand von der Verankerungsplatte befestigt werden.
Die Höhe kann mit Hilfe der auf der Zahnstange befindlichen Ösen verstellt werden.
Die Zahnstange darf nicht angeschweißt, sondern nur mit Hilfe von Gewindeschrauben an dem Gittertor
befestigt werden. Die Höheneinstellung soll verhindern, daß das Gittertor auf dem Antriebszahnrad des
Antriebes aufliegt. (Fig. 5,6).
Um die Zahnstange am der Gittertor fixieren werden Locher mit einem Durchmesser von 7 mm gebohrt, in
die ein Gewinde M8 eingeschnitten wird.
Das Zugzahnrad muß gegen über der Zahnstange ein Spiel von 1 bis 2 mm haben.

EINSTELLUNG DES ENDSCHALTERS

SUPER 8000 FAST hat 4 unabhängige wasserdichte Endschalter, auf die Untersetzungsgetriebeeinheit
angebracht. Die sind in der Lage, um die Punkte der Startverzögerung in den beiden Fahrtrichtungen zu
bestimmen, und stoppen Sie die Bewegung des Tors.
CCA1642 CCA1644
≥90cm
CCA1642
≥90cm
Befestigen Sie die Nocken der Verlangsamung CCA1643 und CCA1644 wie in Abbildung:
DX - 8000 SUPER FAST auf der rechten Seite des Tores eingebaut (von innerhalb des Hauses
zu sehen). Motor- und Endschalter Verbindungen in der Fabrik hergestellt.
SX - 8000 SUPER FAST auf der linken Seite des Tores
eingebaut (von innerhalb des Hauses zu sehen). Vertauschen
V mit W und LSO mit LSC auf S1 Steuerung.

EINSTELLUNG DER KEILRIEMEN

SUPER 8000 FAST hat zwei Keilriemen (A), mit denen die Bewegung
von Motor auf den Antrieb übertragen wird.
Die Spannung dieser Keilriemen läßt sich ändern, indem man die
Höhe von Motor ändert.
Zur Einstellung sind die vier Schrauben (B) zu lockern, die den
Motor an den Gleitführungen befestigen. Dazu benutzt man einen
Schlüssel Nr. 22.
Nun die Schraube (C), die zwischen Motor und Getriebe sitzt, mit
einem Schlüssel Nr. 17 im Uhrzeigersinn drehen, um die Riemen
zu lockern, bzw. entgegen dem Uhrzeigersinn, um sie zu spannen.
Anm.: Die Einstellung der Riemenspannung muß auf jeden
Fall ausgeführt werden, damit der Antrieb durch die
Gegenschläge des Tors zu Beginn, am Ende und während der
Richtungsumkehr der Bewegung nicht zu stark beansprucht
wird (Keilriemen alle 2 Jahre ersetzen).
Anm.: SUPER 8000 FAST wird mit bereits eingestellen Keilriemen
ausgeliefert.

WARTUNG

Die Wartungsarbeit nur durch spezialiesierten Fachleuten nach
der Ausschliessung der Spannung auszuführen.
Saubern Sie regelmäßig beim nicht bewegenden Tor die Laufschiene
von Steinen oder anderem Schmutz.
Der Behälter der „Inverter" abgedichtet ist. Die Garantie
erlischt, wenn Sie die Dichtungen entfernen.
CCA1643
DX
CCA1643 CCA1644
SX
600
300
CCA1642
≥90cm
CCA1642
≥90cm
A
40
295
20
185 210
Abmessungen in mm
C
5
6
B
